| Назначение токового пробника высокочастотного ПрофКиП ТПВ-60 | |

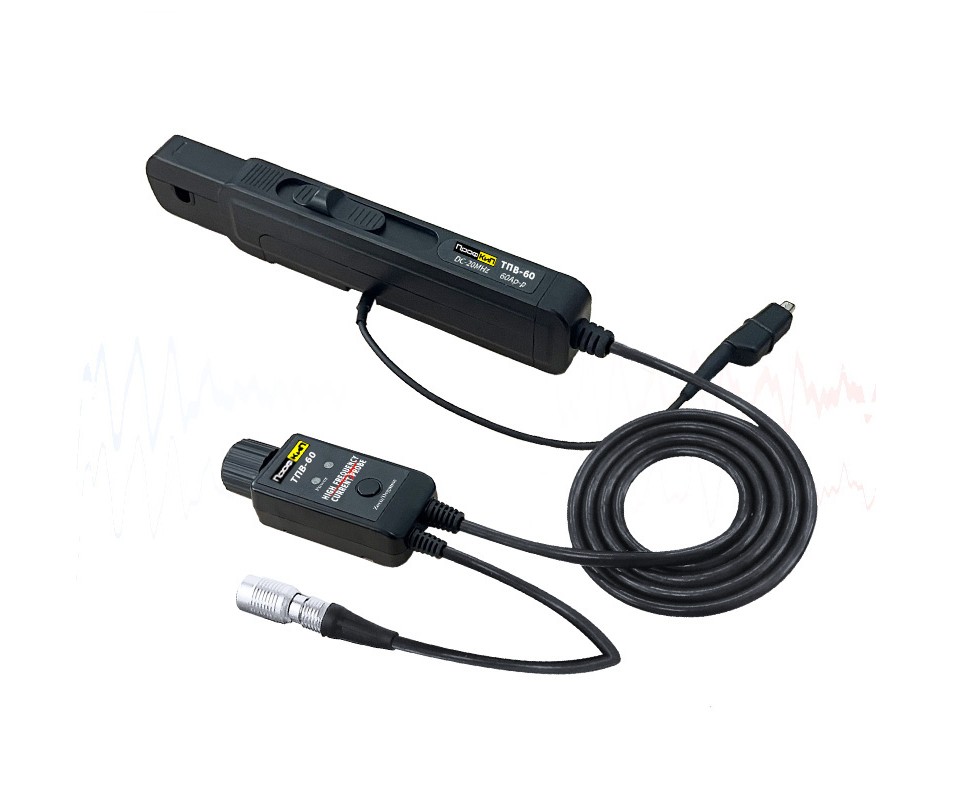

| Пробники токовые высокочастотные ПрофКиП ТПВ-60 предназначены для бесконтактного измерения силы постоянного и переменного электрического тока высокой частоты. Пробники выполнены в виде измерительной головки и блока управления, которые соединены между собой кабелем BNC. На конце измерительной головки имеются раздвижные клещи, в окно которых пропускается провод с измеряемым током. Для уменьшения высокочастотных электромагнитных помех в комплект пробников входит заземляющий провод, который подсоединяется к контакту на корпусе измерительной головки и к контакту «земля» исследуемого объекта | |
| Особенности и преимущества токового пробника высокочастотного ПрофКиП ТПВ-60 | |
| Полоса пропускания | 50МГц |
| Максимальный ток | 60А |
| Точность | 1% |
| Метрологические и технические характеристики токового пробника высокочастотного ПрофКиП ТПВ-60 | |
| Наименование характеристики | Значение |
| Полоса пропускания, МГц | от 0 до 50 |
| Коэффициент преобразования силы тока в выходное напряжение |
0,1В/А |
| Пределы допускаемой относительной погрешности коэффициента преобразования, % | 1-3 |
| Максимальное значение силы тока, А: | |
| DC | 30 |
| AC | 60 |
| AC:RMS | 20 |
| Минимальное значение силы тока, мА: | 20 |
| Время нарастания,нс | 14 |
| Шум | ≤ 6 мА rms |
| Длина соединительного кабеля,м | 1,48 |
| Диаметр окна клещей для провода с измеряемым током,мм | 5 |
| Рабочие условия применения: | |
| – температура окружающего воздуха, С | от 0 до +50 |
| – относительная влажность окружающего воздуха, % | от 30 до 80 |
| – атмосферное давление, кПа | от 94 до 107 |
| Масса, кг, не более | 0,6 |
| Габаритные размеры (длина х ширина х высота), мм не более | |
| измерительная головка | 150х20х30 |
| блок управления | 80х35х25 |
| Комплект поставки токового пробника высокочастотного ПрофКиП ТПВ-60 | |
| Токовый пробник ВЧ ПрофКиП ТПВ-60 | 1 шт. |

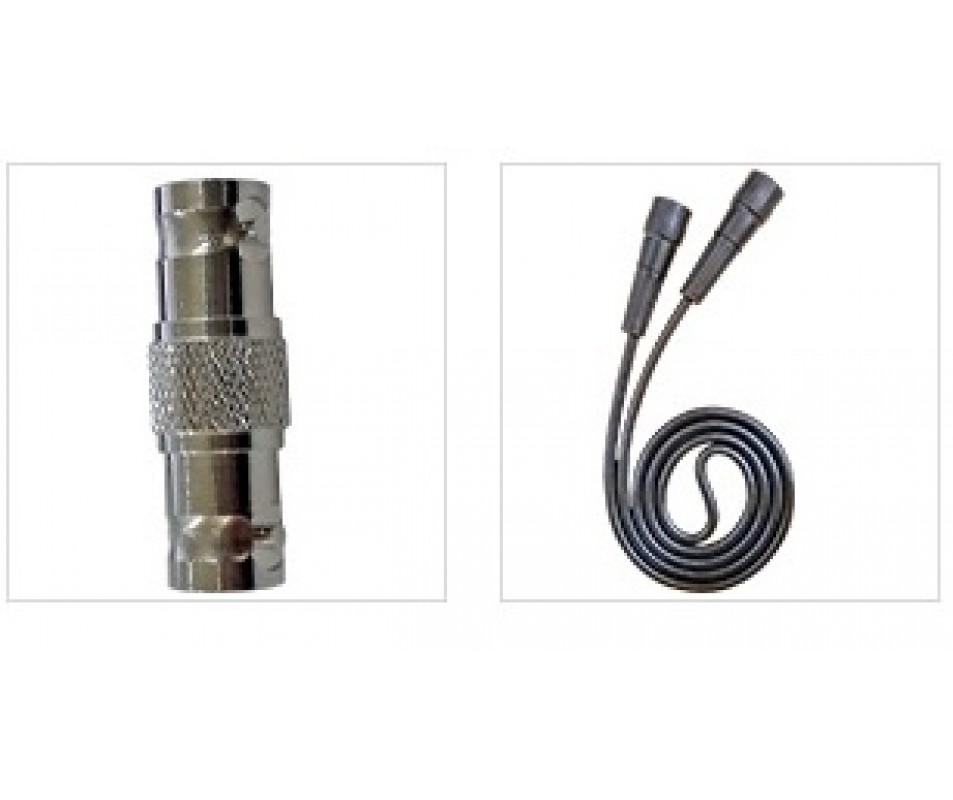

| Кабель BNC | 1 шт. |
| Сетевой адаптер 9В | 1 шт. |
| Заземляющий кабель | 1 шт. |
| Шнур питания | 1 шт. |
| Инструкция по эксплуатации | 1 экз. |
