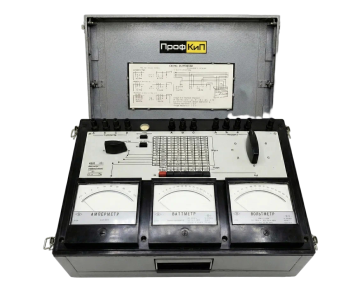

| Назначение комплекта измерительного ПрофКиП К505 |
| Комплект измерительный ПрофКиП К505 предназначен для измерения силы тока, напряжения и мощности в однофазных и трехфазных трехпроводных и четырехпроводных цепях переменного тока при равномерной и неравномерной нагрузке фаз. Комплект применяется в промышленных предприятиях, монтажно-наладочных организациях, энергосистемах, измерительных лабораториях. |
| Основные особенности и преимущества комплекта измерительного ПрофКиП К505 |
| Класс точности : 0,5 |
| Конечное значение диапазона измерений по току: 600А |
| Конечное значение диапазона измерений по напряжению: 600В |
| Конечное значение диапазона измерений мощности: 360 кВт |
Основные метрологические и технические данные комплекта измерительного ПрофКиП К505
| Диапазон измерений |
| Номинальный ток, А |
Измеряемая мощность при номинальном напряжении, кВ |
Примечание |
| 30 В |
75 В |
150 В |
300 В |
450 В |
600 В |
| 0,5 |
0,015 |
0,0375 |
0,075 |
0,15 |
0,225 |
0,3 |
Без трансформатора тока |
| 1 |
0,03 |
0,075 |
0,15 |
0,3 |
0,45 |
0,6 |
| 2,5 |
0,075 |
0,1875 |
0,375 |
0,75 |
1,125 |
1,5 |
| 5 |
0,15 |
0,375 |
0,75 |
1,5 |
2,25 |
3 |
| 10 |
0,3 |
0,75 |
1,5 |
3 |
4,5 |
6 |
| 15 |
0,45 |
1,125 |
2,25 |
4,5 |
6,75 |
9 |
С трансформатором тока |
| 50 |
1,5 |
3,75 |
7,5 |
15 |
22,5 |
30 |
| 100 |
3 |
7,5 |
15 |
30 |
45 |
60 |
| 150 |
4,5 |
11,25 |
22,5 |
45 |
67,5 |
90 |
| 200 |
6 |
15 |
30 |
60 |
90 |
120 |
| 300 |
9 |
22,5 |
45 |
90 |
135 |
180 |
| 600 |
18 |
45 |
90 |
180 |
270 |
360 |
| Номинальный коэффициент мощности ваттметра |
| Номинальный ток, А |
Номинальное активное сопротивление, Ом |
Номинальная индуктивность, мГн |
| 0,5 |
10 |
2,4 |
| 1 |
3 |
0,7 |
| 2,5 |
0,6 |
0,14 |
| 5 |
0,12 |
0,04 |
| 10 |
0,05 |
0,02 |
| Технические характеристики |
| Класс точности |
0,5 |
| Номинальная область частот |
40-65Гц |
| Номинальный ток параллельных цепей комплекта между зажимом нулевого провода и зажимом любой из фаз при свободном положении кнопки фазоуказателя (фазоуказатель не включен) |
10,5 мА |
| Время установления показаний приборов комплекта |
не более 4 с. |
| Габаритные размеры |
не более 505х330х190 мм. |
| Масса комплекта |
не более 15 кг.
|
| Комплект поставки комплекта измерительного ПрофКиП К505 |
| Комплект измерительный ПрофКиП К505 |
1шт |
| Паспорт и техническое описание |
1шт |
| Шнур |
2шт |
| Упаковка |
1шт |
