М3-51 ваттметр поглощаемой мощности

М3-51 ваттметр поглощаемой мощности

Доступные варианты

  • 100000₽


Цена зависит от комплектации: от 140 000 ₽ до 190 000 ₽

Назначение ваттметра поглощаемой мощности ПрофКиП М3-51

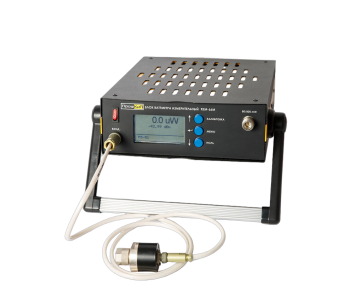

Ваттметр поглощаемой мощности ПрофКиП М3-51 предназначен для измерений среднего значения мощности непрерывных и импульсно-модулированных сигналов. Принцип действия ваттметра основан на преобразовании СВЧ мощности в тепловой вид энергии и измерении образуемой на выходе преобразователя приемного коаксиального (ППК) термоэлектродвижущей силы (термо-ЭДС), которая пропорциональна подведенной к нему мощности СВЧ сигнала. Конструктивно ваттметр поглощаемой мощности состоят из блока ваттметра измерительного ПрофКиП Я2М-66М (БИ) и ППК, подключаемого к БИ.

Особенности и преимущества ваттметра поглощаемой мощности ПрофКиП М3-51

• Суммарный диапазон рабочих частот: 0.02 ГГц … 17.85 ГГц
• Диапазон измерения мощности: 1 мкВт … 10 мВт
• БИ выполнен на базе металлического несущего корпуса «Надел-75»
• Большой графический ЖК-дисплей
• Интуитивно понятное меню
• Измерение мощности в W и dBm
• Измерение напряжения (относительно синусоидального сигнала  на эквивалентной нагрузке 50 Ом)
• Относительные измерения dB и %
• Дистанционное управление (LAN)

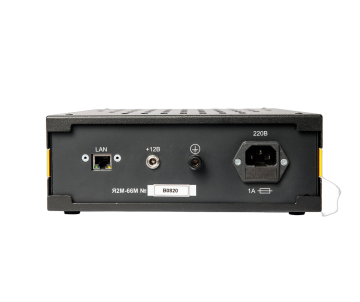

Основные функции блока измерительного ПрофКиП Я2М-66М

• Усиление напряжения постоянного тока с ППК и его преобразование в цифровую форму
• Выдача результатов измерений на экран и по сети Ethernet
• Формирование мощности калибровки 800 мкВт на переменном токе, 80 мВт и 800 мВт на постоянном токе

Основные программные функции блока измерительного ПрофКиП Я2М-66М

«Аттенюатор»: при использовании аттенюатора для ослабления СВЧ сигнала БИ автоматически рассчитает уровень измеренной мощности (диапазон 0.01 дБ … 99.99 дБ).
«Скважность»: при измерениях импульсной мощности СВЧ сигналов с известной скважностью, БИ автоматически рассчитает уровень измеренной мощности. Результаты измерения будут соответствовать непрерывному СВЧ сигналу (диапазон 0.1% … 99.9%).
«Усреднение»:  при измерении импульсных СВЧ сигналов с большим периодом следования импульсов показания прибора могут стать нестабильными. Для устранения этого БИ будет автоматически производить усреднение результатов измерения: 4 с, 8 с или 16 с.
«Коэффициент»:  частотный поправочный коэффициент Кк (диапазон 0.001 … 999.999).

Программное обеспечение (ПО) ваттметра поглощаемой мощности ПрофКиП М3-51

Программное обеспечение предназначено для работы с ваттметрами поглощаемой мощности ПрофКиП М3-51 не может быть использовано отдельно от измерительно-вычислительной платформы этих ваттметров. Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик ваттметров за пределы допускаемых значений. Уровень защиты программного обеспечения «высокий» в  соответствии с Р 50.2.077-2014.

Рабочие условия эксплуатации ваттметра поглощаемой мощности ПрофКиП М3-51

• Температура окружающего воздуха: +10°С … +40°С
• Относительная влажность воздуха при +20°С: не более 90%

Общие данные ваттметра поглощаемой мощности ПрофКиП М3-51

• Средняя наработка на отказ: 12000 ч
• Потребляемая мощность: не более 40 Вт
• Питание: переменный ток 220 В ±22 В, 50 Гц ±0.5 Гц, постоянный ток 15 В
• Габариты, вес БИ ПрофКиП Я2М-66М: 235х325х95 мм, 3.6 кг
• Габариты, вес ППК ПрофКиП М3-51: D47х60 мм, 0.25 кг
• Габариты, вес ППК ПрофКиП М3-51/1: D47х60 мм, 0.25 кг
• Габариты, вес ППК ПрофКиП М3-51/2: D38х65 мм, 0.18 кг
• Габариты, вес ППК ПрофКиП М3-51/3: D38х65 мм, 0.18 кг
• Габариты, вес ППК ПрофКиП М3-51/4: D38х65 мм, 0.18 кг
• Габариты, вес ППК ПрофКиП М3-51/5: D38х65 мм, 0.18 кг

Комплект поставки ваттметра поглощаемой мощности ПрофКиП М3-51

 Наименование  Обозначение  Количество
 БИ ПрофКиП Я2М-66М  ПРШН 411613.011  1 шт
 *ППК ПрофКиП М3-51  ПРШН 434849.010  *1 шт
 *ППК ПрофКиП М3-51/1  ПРШН 434839.010-01  *1 шт
 *ППК ПрофКиП М3-51/2  ПРШН 434839.014-01  *1 шт
 *ППК ПрофКиП М3-51/3  ПРШН 434839.014-02  *1 шт
 *ППК ПрофКиП М3-51/4  ПРШН 434839.015-03  *1 шт
 *ППК ПрофКиП М3-51/5  ПРШН 434839.015-04   *1 шт
 *Кабель соединительный для: ППК М3-51/2, ППК М3-51/3, ППК М3-51/4, ППК М3-51/5   ПРШН 5.111.001  *1 шт
 *комплектуется любой ППК, в любом количестве и сочетании на выбор заказчика
 Вставка плавкая ВП2Б-1В (1.0 А 250 В)  ОЮ 0.481.005 ТУ  2 шт.
 Руководство по эксплуатации  ПРШН 411151.018 РЭ  1 шт.
 Формуляр  ПРШН 411151.018 ФО  1 шт.
 Методика поверки  РТ-МП-4976-441-2017  1 шт.
 Кабель сетевой с заземлением  IEC-320-C14  1 шт.
 Ящик укладочный  ПРШН 411161.120  1 шт.


Преобразователи приемные коаксиальные (ППК)

Модель
 Диапазон рабочих частот
 Диапазон измерения мощности

 Пределы допускаемой основной относительной погрешности (δ), %

Коэффициент стоячей волны

по напряжению (ксвн)

Цена
ПрофКиП М3‑51
0.1 … 4 ггц
1 мквт … 10 мвт
±[4 + 0.1(рк/рх -1)]
не более 1.4
 40000₽
тип 1
ПрофКиП М3‑51/1
0.1 … 8 ггц
1 мквт … 10 мвт
±[4 + 0.1(рк/рх -1)]
не более 1.3
 50000
ПрофКиП М3‑51/2
0.02 … 4 ггц
1 мквт … 10 мвт
±[4 + 0.1(рк/рх -1)]
не более 1.3
 60000
тип 1
ПрофКиМ М3‑51/3
0.02 … 6 ггц
1 мквт … 10 мвт
±[4 + 0.1(рк/рх -1)]
не более 1.3
 70000
тип 2
ПрофКиП М3‑51/4
0.02 … 12 ггц
1 мквт … 10 мвт
±[4 + 0.1(рк/рх -1)]
не более 1.3
не более 1.3
не более 1.3
 80000
тип 2
ПрофКиП М3‑51/5
0.02 … 17.85 ггц
1 мквт … 10 мвт
0.02 ггц … 12 ггц: ±[4 + 0.1(рк/рх -1)]
12 ггц … 17.85 ггц: ±[6 + 0.1(рк/рх -1)]
0.02 … 11.99 ггц:
не более 1.3
12… 17.85 ггц:
не более 1.4
 90000
тип 2
где Рк – верхний предел измерений мощности (зависит от поддиапазона измерений), Вт;

Рх – значение измеряемой мощности, Вт


 Тип 1

Тип 2
