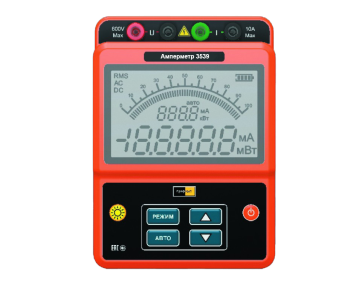

ПрофКиП АМ-02/2 - Амперметр Лабораторный Высокоточный (Кл. Точн. 0.2)
- ГОСРЕЕСТР СИ РФ 82352-21 действителен до 23.07.2031
Сертификат PDF- Описание типа СИ
- Методика поверки
- Декларация о соответствии
- Руководство по эксплуатации
Назначение
Амперметр АМ 02/2 предназначен для высокоточных измерений силы постоянного и переменного тока.
Описание средств измерений
Принцип действия прибора основан на аналого-цифровом преобразовании мгновенных значений измеряемого сигнала в действующие значения с последующим отображением их на дисплее. Измеряемый ток проходит через токовый шунт, после чего сигнал поступает через усилитель на вход аналого-цифрового преобразователя (АЦП), где он преобразуется в цифровой код с расчетом действующего значения.
Прибор выполнен в литом пластмассовом корпусе, внутри которого размещены плата управления и плата индикатора. На передней панели расположены информативный дисплей и кнопки управления. Для интеграции в рабочую среду на корпусе предусмотрены гнезда подключения измерительных кабелей, разъемы питания и разъем интерфейса Ethernet.
Характеристики амперметра АМ 02/2
|
Значения пределов измерений тока, мА |
50; 100; 200; 500 |
| Класс точности (предел допускаемой основной приведенной погрешности) | ±0,2 % |
|
Напряжение питания (переменный ток), В |
от 210 до 230 |
|
Частота переменного тока, Гц |
50 |
|
Нормальная область значений частоты, Гц |
от 45 до 65 |
|
Рабочая область значений частоты, Г ц |
от 40 до 1000 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
140x90x195 |
|
Масса, кг, не более |
0,7 |
|
Условия эксплуатации: |
|
|
- температура окружающей среды, °С |
от +18 до +28 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
Комплект поставки:
- Амперметр АМ 02/2 — 1 шт.
- Шнур электропитания — 1 шт.
- Комплект из 2-х измерительных щупов — 1 компл.
- Паспорт (ПФКП.411133.009 ПС) — 1 экз.
- Руководство по эксплуатации (ПФКП.411133.009 РЭ) — 1 экз.
