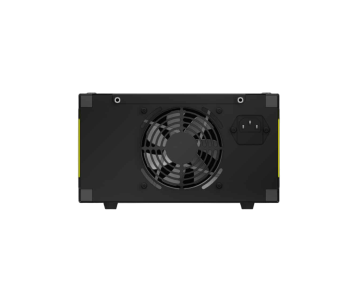

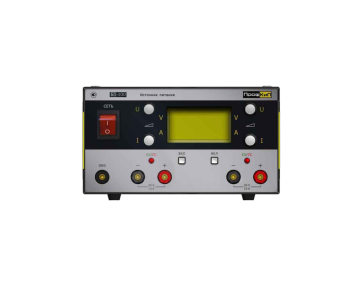

ПрофКиП Б5-100 - источник питания лабораторный (2; 0 В ... 50 В; 0 А ... 10 А )
- ГОСРЕЕСТР СИ РФ 86640-22 действителен до 01.09.2027
Сертификат PDF- Описание типа СИ
- Методика поверки
- Декларация о соответствии
- Руководство по эксплуатации
Назначение источника питания ПрофКиП Б5-100
Двухканальные импульсные источники питания ПрофКиП Б5-100 предназначены для питания стабилизированным напряжением и током узлов, и схем радиоэлектронной аппаратуры, при проведении работ в процессах наладки, ремонта и лабораторных исследований. Принцип действия источника питания основан на преобразовании напряжения питающей сети переменного тока в напряжение постоянного тока, которое потом преобразуется в выходное напряжение источника питания при помощи широтно-импульсной модуляции с последующей фильтрацией. Приборы включены в государственный реестр средств измерений РФ и допущены к применению в сфере метрологического контроля, разработаны и производятся на территории РФ российскими инженерами и электронщиками.
Особенности и преимущества источника питания ПрофКиП Б5-100
Количество каналов: 2
Выходное напряжение,В: 0…50х2
Выходной ток,А: 0…10х2
Выходная мощность, Вт: 520х2
Малая погрешность установки напряжения и тока
Отсутствие дополнительной погрешности измерения напряжения и тока
Малый уровень шумов и пульсаций
Прочный корпус из металла, улучшающий электромагнитную совместимость с окружающим оборудованием
Встроенная защита от перегрузок источника питания
Встроенная защита от перегрева источника питания
Графический многофункциональный дисплей
Быстрая и удобная настройка напряжения и тока, благодаря раздельным ручкам регулировки
Прозводство: Россия
Госреестр средств измерений РФ
Основные технические и метрологические характеристики источника питания ПрофКиП Б5-100
| Модификация | ПрофКиП Б5-100 | |
| Значение выходного напряжения основного канала, В | 0…50 каждый канал | |
| Значение выходного тока основного канала, А | 0…10 каждый канал | |
| Абсолютная погрешность установки напряжения по встроенному вольтметру | ± (0,002U + 0,02) В | |
| Абсолютная погрешность измерения силы тока по встроенному амперметру | ± (0,005I + 0,02) А | |
| Нестабильность выходного напряжения при изменении тока в нагрузке от ноля до максимального значения. | ± (0,002·Uвых + 0,01) | |
| (В режиме стабилизации напряжения) | ||
| Нестабильность выходного напряжения при изменении напряжения питания на 10% от номинального | ± (0,001·Uвых + 0,003) | |
| (В режиме стабилизации напряжения) | ||
| Пульсации выходного напряжения | не более 5 мВ | |
| (среднеквадратическое значение) | ||
| Нестабильность тока в нагрузке при изменении выходного напряжения | ± (0,002I + 10 мА) | |
| (В режиме стабилизации тока) | ||
Общие данные источника питания ПрофКиП Б5-100
Напряжение питания Сеть переменного тока 198…242 В 50/60 Гц
Максимальная потребляемая мощность ВА 1200
Габаритные размеры 255×135×355
(ширина х высота х глубина) мм
Масса кг 7
Условия эксплуатации
Температура окружающей среды от +18 до +28
Относительная влажность не более 80%
Атмосферное давление, кПа от 84 до 106
Комплект поставки источника питания ПрофКип Б5-100
Источник питания 1шт
Кабель питания 1шт
Руководство по эксплуатации ПРШН.418111.202-2022 РЭ 1шт
