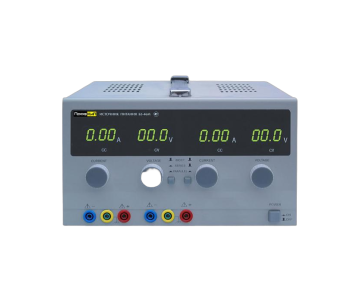

ПрофКиП Б5-46М источник питания аналоговый (2; 0 В … 30 В; 0 А … 5 А)
- ГОСРЕЕСТР СИ РФ 49785-12 действителен до 05.05.2017
-
Рассмотрите замену:
ПрофКиП Б5-46/1- Источник Питания (0… 30В, 0...5А) за 45938₽
ПрофКиП Б5-46 - Источник Питания (0… 30В, 0...5А) за 83438₽
Сертификат PDF- Описание типа СИ
Назначение источника питания аналогового ПрофКиП Б5-46М
Аналоговый источник питания с цифровой индикацией ПрофКиП Б5-46М предназначен для проведения работ в процессах наладки, ремонта и лабораторных исследований. Приборы выдают плавно регулируемое постоянное стабилизированное напряжение и стабилизированный ток.
Особенности и преимущества источника питания аналогового ПрофКиП Б5-46М
▪ Количество каналов: 2
▪ Выходное напряжение: 0 В … 30 В
▪ Выходной ток: 0 А … 5 А
▪ Четыре LED-дисплея
Основные технические характеристики источника питания аналогового ПрофКиП Б5-46М
|
Параметры
|
Значения
|
|
Количество каналов
|
2
|
|
Выходное напряжение
|
0 В … 30 В
|
|
Выходной ток
|
0 А …5 А
|
|
Нестабильность выходного напряжения
|
≤ 1 х 10-4 + 3 мВ
≤ 2 х 10-3 + 3 мА
|
|
Регулирование нагрузки
|
≤ 1 х 10-4 + 2 мВ, 2 х 10-3 + 3 мА (L ≤ 3 А)
≤ 1 х 10-4 + 5 мВ, 2 х 10-3 + 5 мА (L > 3 А)
≤ 2 х 10-4 + 5 мВ, 2 х 10-3 + 5 мА (L ≥ 10 А)
|
|
Пульсация и шум
|
≤ 0.5 мВ, ≤ 3 мА (L ≤ 3 А)
≤ 1.0 мВ, ≤ 3 мА (L > 3 А)
≤ 3.0 мВ, ≤ 9 мА (L ≤ 5 А)
|
|
Погрешность установки выходного напряжения
|
±(0.2% х Uуст + 2 е.м.р.) В
|
|
Погрешность установки выходного тока
|
±(1.0% х Iуст + 2 е.м.р.) А
|
Общие данные источника питания аналогового ПрофКиП Б5-46М
▪ Питание: 110 В … 127 В ±10%, 60 Гц, 220 В … 240 В ±10%, 50 Гц
▪ Габаритные размеры: 260х160х340 мм
▪ Вес: 11 кг
Комплект поставки источника питания аналогового ПрофКиП Б5-46М
|
Наименование
|
Количество
|
|
Источник питания аналоговый ПрофКиП Б5-46М
|
1 шт.
|
|
Кабель питания
|
1 шт.
|
|
Руководство по эксплуатации
|
1 шт.
|
| Основные | |
| Входное напряжение | 110 В, 220 В |
| Выходное напряжение | 0 В … 30 В |
| Выходной ток | 0 А … 5 А |
| Количество дисплеев | 4 |
| Количество каналов | 2 |
| Нестабильность выходного напряжения | ≤ 1 х 10⁻⁴ + 3 мВ, ≤ 2 х 10⁻³ + 3 мА |
| Погрешность установки выходного напряжения | ±(0.2% х Uуст + 2 е.м.р.) В |
| Погрешность установки выходного тока | ±(1.0% х Iуст + 2 е.м.р.) А |
| Пульсация и шум | ≤ 0.5 мВ, ≤ 3 мА (L ≤ 3 А), ≤ 1.0 мВ, ≤ 3 мА (L > 3 А), ≤ 3.0 мВ, ≤ 9 мА (L ≤ 5 А) |
| Регулирование нагрузки | ≤ 1 х 10⁻⁴ + 2 мВ, 2 х 10⁻³ + 3 мА (L ≤ 3 А), ≤ 1 х 10⁻⁴ + 5 мВ, 2 х 10⁻³ + 5 мА (L > 3 А), ≤ 2 х 10⁻⁴ + 5 мВ, 2 х 10⁻³ + 5 мА (L ≥ 10 А) |
| Частота входного напряжения | 50 Гц, 60 Гц |
| Общие данные | |
| Вес | 11 кг |
| Габариты | 260х160х340 мм |
