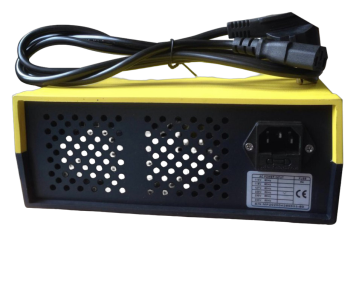

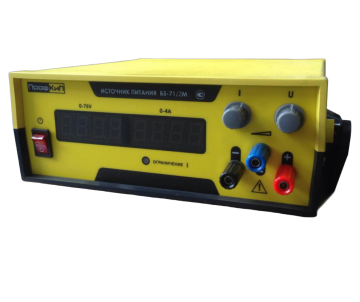

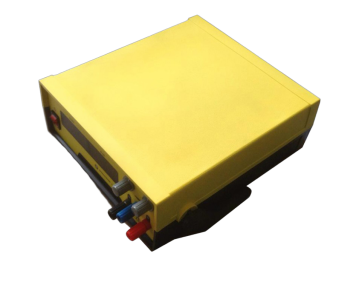

ПрофКиП Б5-71/2М источник питания лабораторный (1; 0 В … 60 В; 0 А … 5 А)
- ГОСРЕЕСТР СИ РФ 49797-12 действителен до 01.09.2027
-
Рассмотрите замену:
ПрофКиП Б5-71/2 источник питания лабораторный (1; 0 В … 60 В; 0 А … 5 А) за 45000₽
Сертификат PDF
Описание типа СИ
Методика поверки
Декларация о соответствии
Руководство по эксплуатации
Назначение источника питания лабораторного ПрофКиП Б5-71/2М
Источник питания лабораторный ПрофКиП Б5-71/2М предназначен для лабораторных исследований и питания радиоэлектронных и электротехнических устройств постоянным стабилизированным напряжением от 0 В до 60 В, и током от 0 А до 5 А, общей выходной мощностью до 300 Вт. Источник питания лабораторный ПрофКиП Б5-71/2М имеет защиту нагрузки от превышения величины выходного напряжения заданного уровня и величины выходного тока заданного уровня. Так же имеет защиту от перегрузок, коротких замыканий на выходе прибора и обрывов нагрузки, а также допускает соединение любой выходной клеммы с корпусом. Источник имеет низкую нестабильность выходного напряжения и тока и сохраняет свои технические характеристики при длительной непрерывной работе.
Источник питания лабораторный ПрофКиП Б5-71/2М снабжен терморегулированием системы вентиляции. При невысоких температурах внутри корпуса для снижения акустического шума выбрана низкая скорость работы вентилятора системы вентиляции. При повышении температуры элементов схемы прибора вследствие работы на высоких мощностях при высоких окружающих температурах осуществляется регулирование числа оборотов вентилятора вплоть до максимального значения. Так же источник снабжен системой термозащиты. Если в случае неудовлетворительных условий вентиляции температура внутри корпуса превысит безопасный порог, произойдет автоматическое отключение выходного напряжения (тока). При снижении температуры внутри прибора до приемлемых значений силовая часть прибора включится автоматически.
Особенности и преимущества источника питания лабораторного ПрофКиП Б5-71/2М
▪ Количество каналов: 1
▪ Выходное напряжение: 0 В … 60 В
▪ Выходной ток: 0 А … 5 А
▪ Выходная мощность: до 300 Вт
▪ Высокий КПД (до 98%)
▪ Высокая точность установки параметров: 0.2 %
▪ Малый уровень пульсаций: 2 мВ, 3 мА
▪ Плавная регулировка выходных параметров
▪ Режим стабилизации тока и напряжения
▪ Защита выхода от перегрузки и короткого замыкания
▪ Цифровая индикация тока и напряжения
▪ Допускается соединение любого из полюсов с корпусом (изолированный выход)
Основные технические характеристики источника питания лабораторного ПрофКиП Б5-71/2М
Параметры
|
Значения
|
Количество каналов
|
1
|
Выходное напряжение
|
0 В … 60 В
|
Выходной ток
|
0 А … 5 А
|
Стабилизация напряжения
|
|
Нестабильность
|
10 мВ при изменении напряжения питания
13 мВ при изменении тока нагрузки
|
Уровень пульсаций
|
≤ 2 мВ с.к.з., 25 мВпик-пик (20 Гц … 20 МГц)
|
Стабилизация тока
|
|
Нестабильность
|
4 мА при изменении напряжения питания
3 мА при изменении тока нагрузки
|
Уровень пульсаций
|
3 мА с.к.з.
|
Цифровой индикатор
|
|
Тип индикатора
|
СД-интикатор
|
Погрешность индикации
|
±(0.2% + 2 е.м.р.) по напряжению
±(0.2% + 5 е.м.р.) по току
|
Количество индикаторов
|
2
|
Общие данные источника питания лабораторного ПрофКиП Б5-71/2М
▪ Питание: 110 В … 127 В ±10%, 60 Гц, 220 В … 240 В ±10%, 50 Гц
▪ Габаритные размеры: 230х90х260 мм
▪ Вес: 2.2 кг
Комплект поставки источника питания лабораторного ПрофКиП Б5-71/2М
Наименование
|
Количество
|
Источник питания лабораторный ПрофКиП Б5-71/2М
|
1 шт.
|
Кабель питания
|
1 шт.
|
Руководство по эксплуатации
|
1 шт.
|
Основные | |
Входное напряжение | 110 В, 220 В |
Выходное напряжение | 0 В … 60 В |
Выходной ток | 0 А … 5 А |
Защита выхода от перегрузки | да |
Количество дисплеев | 2 |
Количество каналов | 1 |
Номинальная выходная мощность | до 300 Вт |
Пульсации | 2 мВ, 3 мА |
Режим стабилизации тока и напряжения | да |
Частота входного напряжения | 50 Гц, 60 Гц |
Общие данные | |
Вес | 2.2 кг |
Габариты | 230х90х260 мм |
Комплектация | |
Кабель питания | 1 шт. |
Руководство по эксплуатации | 1 шт. |
