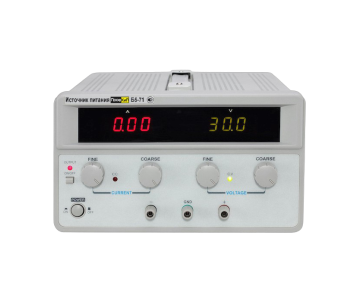

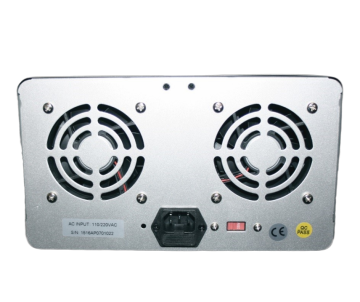

Назначение источника питания ПрофКиП Б5-71
Источники питания ПрофКиП Б5-71 предназначены для питания стабилизированным напряжением и током узлов, и схем радиоэлектронной аппаратуры, при проведении работ в процессах наладки, ремонта и лабораторных исследований. Источники питания отличаюся от аналогичных моделей малым уровнем шумов и пульсаций выходного напряжения и тока. Приборы включены в государственный реестр средств измерений РФ и допущены к применению в сфере метрологического контроля.
Особенности и преимущества источника питания ПрофКиП Б5-71
| Количество каналов: 1 |
| Выходное напряжение: 0… 30В |
| Выходной ток: 0...20А |
| Наличие дополнительного канала |
| Защита от перегрузки |
| Легкий и компактный современный дизайн |
| Цветной дисплей |
| Госреестр СИ РФ |
Основные технические и метрологические характеристики источника питания ПрофКиП Б5-71
| Модификация |
ПрофКиП Б5-71 |
| Значение выходного напряжения основного канала В |
0…30 |
| Максимальное значение тока основного канала А |
20 |
| Абсолютная погрешность установки напряжения по встроенному вольтметру |
±(0,005U + 0,2) В |
| Абсолютная погрешность измерения силы тока по встроенному амперметру |
± (0,01I + 0,1)А |
| Нестабильность выходного напряжения при изменении тока в нагрузке от ноля до максимального значения. |
±(0,0002U + 10 мВ) |
| (В режиме стабилизации напряжения) |
| Нестабильность выходного напряжения при изменении напряжения питания на 10% от номинального |
±(0,0001U + 3 мВ) |
| (В режиме стабилизации напряжения) |
| Пульсации выходного напряжения при токе в нагрузке 0,9 от максимального значения |
не более 5 мВ |
| (среднеквадратическое значение) |
| Нестабильность тока в нагрузке при изменении выходного напряжения |
± (0,002I + 15 мА) |
| (В режиме стабилизации тока) |
| Характеристики дополнительного канала |
| Выходное напряжение/погрешность |
5 В/±0,25 В |
| Максимальный ток нагрузки |
1 А |
| Пульсации выходного напряжения при токе в нагрузке 0,9 от максимального значения |
не более 5 мВ |
| (среднеквадратическое значение) |
Общие данные источника питания ПрофКиП Б5-71
| Напряжение питания |
Сеть переменного тока 198…242 В 50/60 Гц |
| Максимальная потребляемая мощность ВА |
800 |
| Габаритные размеры |
255 х 155 х 330 |
| (ширина х высота х длинна) мм |
| Масса кг |
14 |
| Нормальные условия эксплуатации |
|
| Температура окружающей среды |
23±5°С |
| Относительная влажность |
не более 80% |
| Рабочие условия эксплуатации |
|
| Температура окружающей среды |
5…40°С |
| Относительная влажность |
не более 80% |
Комплект поставки источника питания ПрофКип Б5-71
| Источник питания |
1шт |
| Кабель питания |
1шт |
| Руководство по эксплуатации ПРШН.418111.100-01 РЭ с методикой поверки |
1шт |
| Упаковочная коробка |
1шт |
Сертификат PDF
