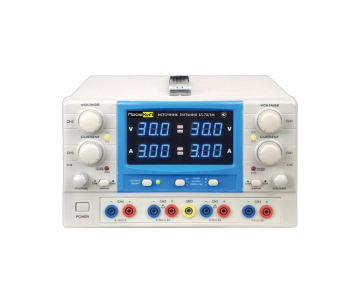

ПрофКиП Б5-78/3М источник питания аналоговый (4; 0 В … 30 В х 2; 0 А … 3 А х 2)
- ГОСРЕЕСТР СИ РФ 49790-12 действителен до 05.05.2017
-
Рассмотрите замену:
ПрофКиП Б5-78/3 - Источник Питания (0… 50В, 0...3А) за 79500₽
Сертификат PDF- Описание типа СИ
Назначение источника питания аналогового ПрофКиП Б5-78/3М
Аналоговый источник питания с цифровой индикацией ПрофКиП Б5-78/3М предназначен для проведения работ в процессах наладки, ремонта и лабораторных исследований. Приборы выдают плавно регулируемое постоянное стабилизированное напряжение и стабилизированный ток.
Особенности и преимущества источника питания аналогового ПрофКиП Б5-78/3М
▪ Количество каналов: 4
▪ Выходное напряжение: 0 В … 30 В х 2
▪ Выходной ток: 0 А … 3 А х 2
▪ Два ограниченно-регулируемых канала: 3 В … 6.5 В /3 А, 8 В … 15 В /1 А
▪ Погрешность установки выходного напряжения: ±(0.2% х Uуст + 2 е.м.р.) В
▪ Погрешность установки выходного тока: ±(1.0% х Iуст + 2 е.м.р.) А
▪ Пульсация + шум по напряжению (среднеквадратичное значение), типичное: 1 мВ
Основные технические характеристики источника питания аналогового ПрофКиП Б5-78/3М
|
Параметры
|
Значения
|
|
Количество каналов
|
4
|
|
Выходное напряжение
|
0 В … 30 В
|
|
Выходной ток
|
0 А … 3 А
|
|
Два ограниченно-регулируемых канала
|
3 В … 6.5 В /3 А
8 В … 15 В /1 А
|
|
Соединение выходов
|
0 В … 60 В /0 А… 3 А последовательное
0 В … 30 В /0 А … 6 А параллельное
|
|
Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока
|
±(0.2% х Uуст + 2 е.м.р.) В
|
|
Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока
|
±(1.0% х Iуст + 2 е.м.р.) А
|
|
Уровень пульсаций выходного напряжения
|
±1 мВ
|
Общие данные источника питания аналогового ПрофКиП Б5-78/3М
▪ Питание: 110 В … 127 В ±10%, 60 Гц, 220 В … 240 В ±10%, 50 Гц
▪ Габаритные размеры: 260х160х310 мм
▪ Вес: 10 кг
Комплект поставки источника питания аналогового ПрофКиП Б5-78/3М
|
Наименование
|
Количество
|
|
Источник питания аналоговый ПрофКиП Б5-78/3М
|
1 шт.
|
|
Кабель питания
|
1 шт.
|
|
Руководство по эксплуатации
|
1 шт.
|
| Основные | |
| Входное напряжение | 110 В, 220 В |
| Выходное напряжение | 0 В … 30 В х 2 |
| Выходной ток | 0 А … 3 А х 2 |
| Количество каналов | 4 |
| Погрешность установки выходного напряжения | ±(0.2% х Uуст + 2 е.м.р.) В |
| Погрешность установки выходного тока | ±(1.0% х Iуст + 2 е.м.р.) А |
| Пульсация напряжения | ±1 мВ |
| Частота входного напряжения | 50 Гц, 60 Гц |
| Общие данные | |
| Вес | 10 кг |
| Габариты | 260х160х310 мм |
| Комплектация | |
| Кабель питания | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
