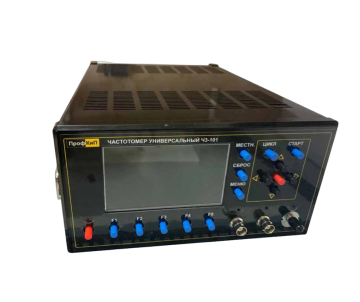

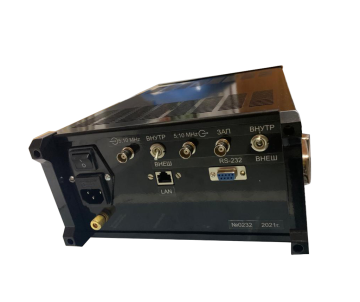

ПрофКиП Ч3-101 частотомер электронно-счетный (25,95 Ггц)
- ГОСРЕЕСТР СИ РФ 82648-21 действителен до 13.08.2026
Сертификат PDF- Описание типа СИ
- Методика поверки
- Декларация о соответствии
- Руководство по эксплуатации
Назначение частотомера универсального ПрофКиП Ч3-101
Частотомер универсальный ПрофКиП Ч3-101 предназначен для обеспечения измерения среднего значения частоты и периода непрерывного синусоидального сигнала, и видеоимпульсного сигнала, при минимальной длительности импульсов не более 2.5 нс, в диапазоне частот 0.001 Гц … 200 МГц, и измерение среднего значения частоты и периода непрерывного синусоидального сигнала в диапазоне частот 200 МГц … 25,95 ГГц. Частотомер универсальный ПрофКиП Ч3-101 разработан для замены устаревших моделей частотомеров производства России и стран бывшего СНГ в рамках программы импортозамещения, для применения в радиолокации, космической связи, производстве радиокомпонентов и радиоэлектронной аппаратуры, научно-исследовательских лабораториях, ремонтных мастерских, метрологических центрах, лабораториях учебных заведений и т.д.
Особенности и преимущества частотомера универсального ПрофКиП Ч3-101
| 3 канала, 25,95 ГГц | |
| Большой (84х110 мм) цветной графический ЖКИ-дисплей | |
| Ручной и автоматический режим работы | |
| Интерфейс | USB, RS232, LAN |
| Разрешение | 1х10-10 с/ tсч |
| Кратковременная нестабильность, за 1 с | 1*10-11; |
| Долговременная нестабильность | 1*10-7; |
| Страна производства |
Россия |
Метрологические и технические характеристики частотомера универсального ПрофКиП Ч3-101
| Наименование характеристики | Значение |
| Диапазон измерений частоты, Гц | |
| - вход А | от 0,001 до 300·106 |
| - вход В | от 0,001 до 300·106 |
| - вход С | от 1,5·109 до 29,95·109 |
| Относительная погрешность измерений частоты | d(f, P) = ± (d0 + dзап + Dtp/tc) |
| для входов А, В | |
| Относительная погрешность измерений частоты | df = ± (d0 + Dtp / tc) |
| для входов B*, C | |
| Относительная погрешность по частоте внутреннего опорного генератора за 12 месяцев | ±2×10-7 |
| Пределы регулировки частоты внутреннего опорного генератора, не менее | ±4×10-7 |
| Диапазон измерений периода, с | |
| - вход А | от 3,3·10-9 до 1000 |
| - вход В | от 3,3·10-9 до 1000 |
| - вход С | от 40·10-12 до 0,7·10-9 |
| Относительная погрешность измерений периода | d(f, P) = ± (d0 + dзап + Dtp/tc) |
| для входа А, В | |
| Относительная погрешность измерений периода | df = ± (d0 + Dtp / tc) |
| для входа C | |
| Диапазон измерений длительности импульсов, с | от 50·10-9 до 500 |
| Относительная погрешность измерений длительности импульсов | Dtx = ± (d0×tx + Dtур + Dtзап + Dtр) |
| Диапазон измерений временных интервалов, с | от 50·10-9 до 500 |
| Пределы абсолютной погрешности измерений временных интервалов | от 50·10-9 до 500 |
| Абсолютная погрешность измерения временных интервалов | Dtx = ± (d0×tx + Dtур + Dtзап + Dtр) |
| Диапазон измерения отношения частот | от 0,000 000 000 01 |
| до 999 999 999 999 | |
| Относительная погрешность измерения отношения частот | d = ± (dзап /tc×fн + 1/ tc×fв) |
| Номинальное значение частоты опорного кварцевого генератора, МГц | 10 |
| Значение выходного напряжения опорного генератора | 0,3 |
| на нагрузке 50 Ом, В, не менее | |
| Входное сопротивление каналов А, В, Ом | 1·106; 50 |
| Входное сопротивление канала В*, Ом | 50 |
| Входное сопротивление канала С, Ом | 50 |
| Время установления рабочего режима, ч | 1 |
| Время непрерывной работы в рабочих условиях применения, ч | 8 |
| Электропитание: | |
| напряжение сети питания, В | 220±22 |
| частота сети питания, Гц | 50±0,5 |
| Условия эксплуатации: | |
| – температура окружающей среды, ºС | от +15 до +25 |
| – относительная влажность, % | от 30 до 80 |
| – атмосферное давление, кПа | от 84 до 106 |
| Габаритные размеры прибора (ш×в×г), мм, не более | 250´320´140 |
| Масса прибора, кг, не более | 6,5 |
Комплект поставки частотомера универсального ПрофКиП Ч3-101
| Частотомер универсальный ПрофКиП Ч3-101 | 1 шт. |
| Руководство по эксплуатации ПРШН.411142.003-2020 РЭ | 1 экз. |
| Формуляр ПРШН.411142.003-2020 ФО | 1 экз. |
| Методика поверки РТ-МП-7871-551-2020 | 1 экз. |
| Шнур питания SCZ-1 | 1 шт. |
