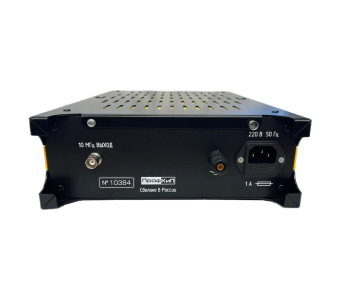

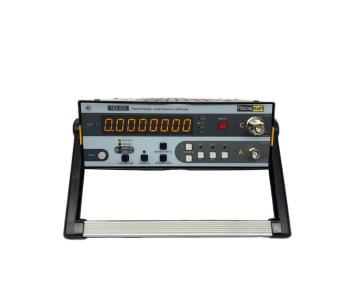

ПрофКиП Ч3-63 — частотомер универсальный (2 канала, 2 ГГц)
- ГОСРЕЕСТР СИ РФ 82648-21 действителен до 13.08.2026
Сертификат PDF- Описание типа СИ
- Методика поверки
- Декларация о соответствии
- Руководство по эксплуатации
Назначение частотомера универсального ПрофКиП Ч3-63
Частотомер универсальный ПрофКиП Ч3-63 предназначен для измерения частоты и периода непрерывных синусоидальных и видеоимпульсных сигналов, длительности импульса, временных интервалов, отношения частот двух сигналов, счета числа событий на установленном интервале времени. Прибор предназначен для использования в качестве автономного средства измерения и в составе информационно-измерительных систем. Применяется для настройки, испытаний и калибровки различных приемопередающих трактов, фильтров, генераторов, синтезаторов частоты, систем связи и других устройств. Наличие дистанционного управления и возможность выдачи информации на внешнее регистрирующее устройство позволяют использовать прибор в информационно-измерительных и технологических системах, управляемых с помощью ЭВМ.
Точность измерения частоты для времени счёта 1 с в диапазоне рабочих температур (без учета временной нестабильности) для входного синусоидального сигнала с частотой 1 МГц, амплитудой 1 В и уровнем помех не более 1 мВ будет равна:
- для внутреннего генератора обычной точности ± 2,5 Гц,
- для внутреннего генератора повышенной точности (опция 101) ± 0,0055 Гц.
Особенности и преимущества частотомера универсального ПрофКиП Ч3-63
| 2 канала, 2 ГГц | |
| Светодиодный семисегментный дисплей 8 разрядов | |
| Опорный кварцевый генератор | 10-6; |
| Интерфейс | RS-232 (опция) |
| Корпус – Цельный металлический с экранированием | |
| Страна производства | Россия |
| Поверка включена в стоимость изделия |
Метрологические и технические характеристики частотомера универсального ПрофКиП Ч3-63
| Наименование характеристики | Значение |
| Диапазон измерений частоты, Гц | |
| - вход А | от 0,001 до 400·106 |
| - вход С | от 0,3·109 до 2·109 |
| Относительная погрешность измерений частоты | d(f, P) = ± (d0 + dзап + Dtp/tc) |
| для входов А, В | |
| Относительная погрешность измерений частоты | df = ± (d0 + Dtp / tc) |
| для входов B*, C | |
| Относительная погрешность по частоте внутреннего опорного генератора за 12 месяцев | ±1×10-6 |
| Пределы регулировки частоты внутреннего опорного генератора, не менее | ±8×10-6 |
| Диапазон измерений периода, с | |
| - вход А | от 2,5·10-9 до 1000 |
| - вход С | от 500·10-12 до 3,3·10-9 |
| Относительная погрешность измерений периода | d(f, P) = ± (d0 + dзап + Dtp/tc) |
| для входа А, В | |
| Относительная погрешность измерений периода | df = ± (d0 + Dtp / tc) |
| для входа B*, C | |
| Диапазон измерений длительности импульсов, с | от 5·10-9 до 1000 |
| Относительная погрешность измерений длительности импульсов | Dtx = ± (d0×tx + Dtур + Dtзап + Dtр) |
| Диапазон измерений временных интервалов, с | от 50·10-9 до 500 |
| Пределы абсолютной погрешности измерений временных интервалов | от 5·10-9 до 1000 |
| Абсолютная погрешность измерения временных интервалов | Dtx = ± (d0×tx + Dtур + Dtзап + Dtр) |
| Диапазон измерения отношения частот | от 0,000 000 000 01 |
| до 999 999 999 999 | |
| Относительная погрешность измерения отношения частот | d = ± (dзап /tc×fн + 1/ tc×fв) |
| Номинальное значение частоты опорного кварцевого генератора, МГц | 10 |
| Значение выходного напряжения опорного генератора | 0,3 |
| на нагрузке 50 Ом, В, не менее | |
| Входное сопротивление каналов А, В, Ом | 1·106; 50 |
| Входное сопротивление канала В*, Ом | 50 |
| Входное сопротивление канала С, Ом | 50 |
| Время установления рабочего режима, ч | 1 |
| Время непрерывной работы в рабочих условиях применения, ч | 8 |
| Электропитание: | |
| напряжение сети питания, В | 220±22 |
| частота сети питания, Гц | 50±0,5 |
| Условия эксплуатации: | |
| – температура окружающей среды, ºС | от +15 до +25 |
| – относительная влажность, % | от 30 до 80 |
| – атмосферное давление, кПа | от 84 до 106 |
| Габаритные размеры прибора (ш×в×г), мм, не более | 280´340´90 |
| Масса прибора, кг, не более | 5,5 |
Комплект поставки частотомера универсального ПрофКиП Ч3-63
| Частотомер универсальный ПрофКиП Ч3-63 | 1 шт. |
| Руководство по эксплуатации ПРШН.411142.003-2020 РЭ | 1 экз. |
| Формуляр ПРШН.411142.003-2020 ФО | 1 экз. |
| Методика поверки РТ-МП-7871-551-2020 | 1 экз. |
| Шнур питания SCZ-1 | 1 шт. |
