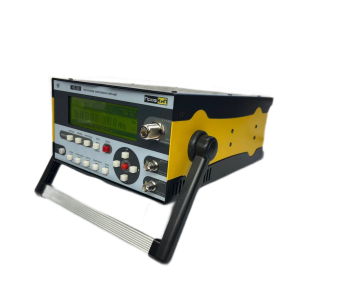

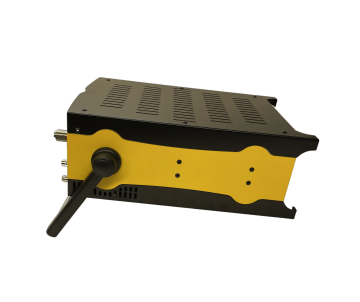

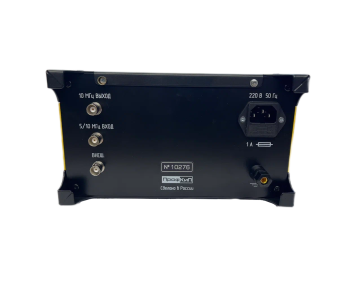

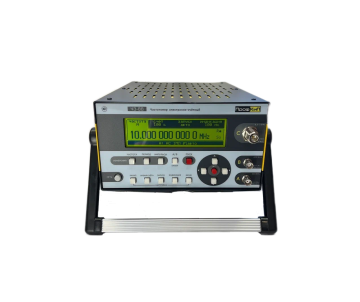

ПрофКиП Ч3-88 — частотомер универсальный (3 канала, 3 ГГц)
ГОСРЕЕСТР

ПрофКиП Ч3-88 — частотомер универсальный (3 канала, 3 ГГц)

  • Стоимость без НДС: 168000₽

поверка включена в стоимость

Купить

Назначение частотомера универсального ПрофКиП Ч3-88

 Частотомер универсальный ПрофКиП Ч3-88 предназначен для измерения частоты и периода непрерывных синусоидальных и видеоимпульсных сигналов, длительности импульса, временных интервалов, отношения частот двух сигналов, счета числа событий на установленном интервале времени. Прибор предназначен для использования в качестве автономного средства измерения и в составе информационно-измерительных систем. Применяется для настройки, испытаний и калибровки различных приемопередающих трактов, фильтров, генераторов, синтезаторов частоты, систем связи и других устройств. Наличие дистанционного управления и возможность выдачи информации на внешнее регистрирующее устройство позволяют использовать прибор в информационно-измерительных и технологических системах, управляемых с помощью ЭВМ.

Точность измерения частоты для времени счёта 1 с в диапазоне рабочих температур (без учета временной нестабильности) для входного синусоидального сигнала с частотой 1 МГц, амплитудой 1 В и уровнем помех не более 1 мВ будет равна:

  • для внутреннего генератора обычной точности ± 2,5 Гц,
  • для внутреннего генератора повышенной точности (опция 101) ± 0,0055 Гц.



Особенности и преимущества частотомера универсального ПрофКиП Ч3-88

 3 канала, 3 ГГц
 Жидкокристалический дисплей 240х64 - 12 разрядов
 Опорный кварцевый генератор  10-6
 Интерфейс LAN,RS-232 (опции)
 Корпус – Цельный металлический с экранированием
 Страна производства Россия
 Поверка включена в стоимость изделия



Метрологические и технические характеристики частотомера универсального ПрофКиП Ч3-88

 Наименование характеристики  Значение
 Диапазон измерений частоты, Гц
 - вход А  от 0,001 до 400·106
 - вход В  от 0,001 до 400·106
 - вход С  от 0,3·109 до 3·109
 Относительная погрешность измерений  частоты   d(f, P) = ± (d0 + dзап + Dtp/tc)
 для входов А, В
 Относительная погрешность измерений  частоты   df = ± (d0 + Dtp / tc)
 для входов B*, C
 Относительная погрешность по частоте внутреннего опорного генератора за 12 месяцев  ±1×10-6
 Пределы регулировки частоты внутреннего опорного генератора, не менее  ±8×10-6
 Диапазон измерений периода, с
 - вход А  от 2,5·10-9 до 1000
 - вход В  от 2,5·10-9 до 1000
 - вход С  от 350·10-12 до 3,3·10-9
 Относительная погрешность измерений  периода  d(f, P) = ± (d0 + dзап + Dtp/tc)
 для входа А, В
 Относительная погрешность измерений  периода  df = ± (d0 + Dtp / tc)
 для входа C
 Диапазон измерений длительности импульсов, с  от 5·10-9 до 1000
 Относительная погрешность измерений длительности импульсов  Dtx = ± (d0×tx + Dtур + Dtзап + Dtр)
 Диапазон измерений временных интервалов, с  от 50·10-9 до 500
 Пределы абсолютной погрешности измерений временных интервалов  от 5·10-9 до 1000
 Абсолютная погрешность измерения временных интервалов  Dtx = ± (d0×tx + Dtур + Dtзап + Dtр
 Диапазон измерения отношения частот  от 0,000 000 000 01
 до 999 999 999 999
 Относительная погрешность измерения отношения частот  d = ± (dзап /tc×fн + 1/ tc×fв)
 Номинальное значение частоты опорного кварцевого генератора, МГц  10
 Значение выходного напряжения опорного генератора  0,3
 на нагрузке 50 Ом, В, не менее
 Входное сопротивление каналов А, В, Ом  1·106; 50
 Входное сопротивление канала В*, Ом  50
 Входное сопротивление канала С, Ом  50
 Время установления рабочего режима, ч  1
 Время непрерывной работы в рабочих условиях применения, ч  8
 Электропитание:
 напряжение сети питания, В  220±22
 частота сети питания, Гц  50±0,5
 Условия эксплуатации:
 – температура окружающей среды, ºС  от +15 до +25
 – относительная влажность, %  от 30 до 80
 – атмосферное давление, кПа  от 84 до 106
 Габаритные размеры прибора (ш×в×г), мм, не более  280´340´130
 Масса прибора, кг, не более  6



Комплект поставки частотомера универсального ПрофКиП Ч3-88

 Частотомер универсальный ПрофКиП Ч3-88 1 шт.
 Руководство по эксплуатации ПРШН.411142.003-2020 РЭ 1 экз.
 Формуляр ПРШН.411142.003-2020 ФО 1 экз.
 Методика поверки  РТ-МП-7871-551-2020 1 экз.
 Шнур питания SCZ-1 1 шт.
