| Назначение делителя напряжения высоковольтного ПрофКиП DNV-40 | |

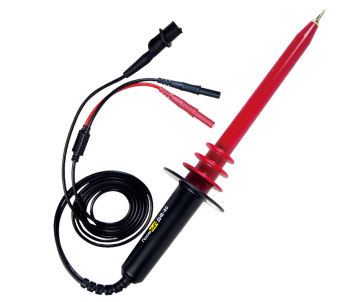

| Делитель напряжения высоковольтный ПрофКиП DNV-40 предназначен для преобразования (деления) высоковольтного напряжения с заданным коэффициентом преобразования в низковольтное напряжение, измерения постоянного напряжения от 0 до 40 кV совместно с цифровыми вольтметрами постоянного тока и универсальными цифровыми вольтметрами, входное сопротивление которых равно (10±0,05) МОм или не менее 1ГОм. Измерение постоянного напряжения в диапазоне от 0 до 40 кV с использованием делителя производится путем масштабного преобразования высокого измеряемого напряжения в диапазоне от 0 до 40 кV до значения, удобного для последующего его измерения цифровым вольтметром. Делитель ПрофКиП DNV-40 применяется для измерений при разработке, производстве, ремонте и при эксплуатации телевизионных приемников и другой радиоэлектронной аппаратуры | |
| Особенности и преимущества делителя напряжения высоковольтного ПрофКиП DNV-40 | |
| Коэффициент деления | 1:1000; 1:2000 |
| Максимальное входное напряжение | 40кВ |
| Точность | 0,5-0,6% |
| Метрологические и технические характеристики делителя напряжения высоковольтного ПрофКиП DNV-40 | |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности коэффициента деления, % | |
| 1:1000 | 0,5 |
| 1:2000 | 0,6 |
| Входное сопротивление, МОм | 500 |
| Максимальный ток нагрузки, м | 5 |
| Максимальное значение входного напряжения, кВ: | |
| DC | 0-30 |
| DC (при времени измерения не более 10 мин) | 30-40 |
| Максимальная мощность нагрузки,Вт | 150 |
| Рабочие условия применения: | |
| – температура окружающего воздуха, С | от +5 до +40 |
| – относительная влажность окружающего воздуха, % | 80 |
| – атмосферное давление, кПа | 100 |
| Масса, кг, не более | 1 |

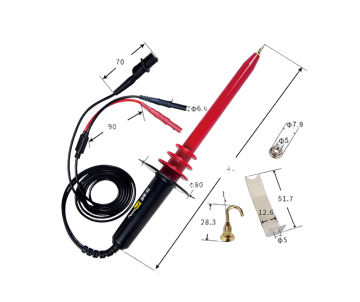

| Габаритные размеры, мм не более | |
| диаметр | 90 |
| длина | 550 |
| Комплект поставки делителя напряжения высоковольтного ПрофКиП DNV-40 | |
| Делитель напряжения высоковольтный ПрофКиП DNV-40 | 1 шт. |
| Комплект шунтов | 1 шт. |
| Крючок для удобного захвата проводников | 1 шт. |
| Штырь заземления | 1шт |
| Инструкция по эксплуатации | 1 экз. |
