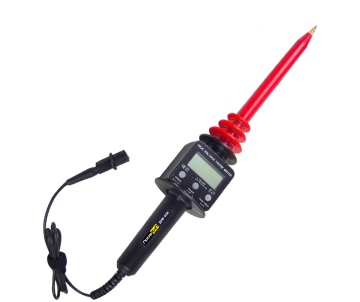

ПрофКиП ДНВ-40К делитель напряжения высоковольтный с киловольтметром (40кВ)

ПрофКиП ДНВ-40К делитель напряжения высоковольтный с киловольтметром (40кВ)

  • Стоимость без НДС: 55000₽

Купить
Назначение делителя напряжения высоковольтного  ПрофКиП ДНВ-40К
Делитель напряжения высоковольтный  ПрофКиП ДНВ-40К со встроенным киловольтметром предназначен для преобразования (деления) высоковольтного напряжения с заданным коэффициентом преобразования в низковольтное напряжение. Принцип действия делителя основан на преобразовании (делении) высокого напряжения с помощью последовательно-параллельно включенных резистивных и емкостных элементов. Делитель ПрофКиП ДНВ состоит из: высоковольтного электрода, плеча высокого напряжения, плеча низкого напряжения, низковольтного вывода и диэлектрического корпуса. Плечи высокого и низкого напряжения выполнены из последовательно-параллельно включенных резисторов и конденсаторов, которые обеспечивают емкостную частотную компенсацию и расположены внутри диэлектрического корпуса. При работе высокое напряжение подается на высоковольтный  электрод. После преобразования (деления) высоковольтного напряжения с заданным коэффициентом низковольтное напряжение подается на вход измерительного прибора с помощью гибкой линии связи, имеющей подсоединительный разъем типа BNC.
Особенности и преимущества делителя напряжения высоковольтного  ПрофКиП ДНВ-40К
Высоковольтный  ДНВ со встроенным киловольтметром
Цифровой индикатор измерения постоянного напряжения
Максимальное входное напряжение 40кВ
Точность  1%
Метрологические и технические характеристики делителя напряжения высоковольтного  ПрофКиП ДНВ-40К
Наименование характеристики Значение
Дисплей 4-разрядный ЖК-дисплей, 3999 отсчетов
Разрешение, В 10 / 1/ 0,1
Пределы допускаемой относительной погрешности  коэффициента деления, % 1
Входное сопротивление, МОм 2000
Максимальный ток нагрузки, мкА 20
Максимальное значение  входного напряжения, кВ:
DC 0 - 40
Максимальная мощность нагрузки,Вт 0,8
Температурный коэффициент 100 ppm/°C
Функция удержания пикового значения  ≥ 400 мс
Функция автоотключения, мин 30
Индикатор низкого заряда батареи Есть
Питание 9 В, батарея типа "Крона"
Рабочие условия применения:
–  температура окружающего воздуха, С  от +15 до +35
–  относительная влажность окружающего воздуха, %  от 30 до 80
–  атмосферное давление, кПа от 94 до 107
Масса, кг, не более 0,4

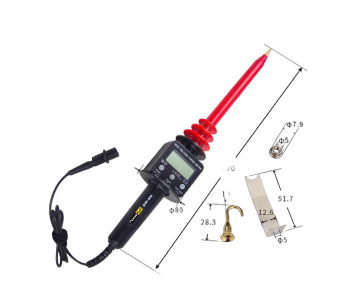

Габаритные размеры, мм не более
диаметр 80
длина 350
Комплект поставки делителя напряжения высоковольтного  ПрофКиП ДНВ-40К
Делитель напряжения высоковольтный ПрофКиП ДНВ-40К 1 шт.
Навинчивающаяся пластина, размером 52×12 мм для контакта в труднодоступных местах 1 шт.
Навинчивающийся крючок для удобного захвата проводников 1 шт.
Инструкция по эксплуатации 1 экз.
