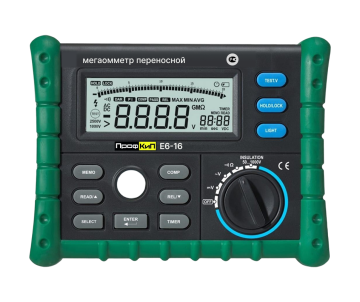

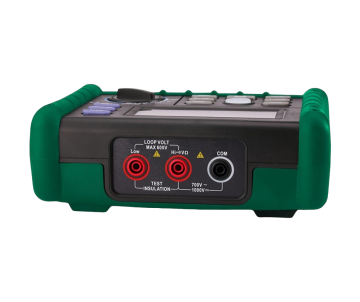

| Назначение мегаомметра переносного цифрового ПрофКиП Е6-16 |
| Мегаомметры цифровые переносные ПрофКиП Е6-16 предназначены для измерений сопротивления постоянного тока, частоты переменного тока, напряжения постоянного и переменного тока при проверке параметров изоляции. Средства измерений оснащены встроенным многофункциональным дисплеем и автономными источниками питания, что позволяет использовать их как мобильные средства измерений без привязки к сети питания. Измеренные значения отображаются на жидкокристаллическом дисплее. Мегаомметры применяются для оперативного контроля сопротивления и параметров изоляции, при настройке, испытаниях и обслуживании промышленного оборудования и электросетей, оснащения мастерских, предприятий и организаций, обслуживающих электросети. |
| Особенности и преимущества мегаомметра переносного цифрового ПрофКиП Е6-16 |
| Номинальное испытательное напряжение: |
250/500/1000/2500 В |
| Диапазон измерения сопротивления изоляции: |
0,01МОм … 200 ГОм |
| Измерение напряжения переменного тока |
750В |
| Измерение напряжения постоянного тока |
1000В |
| Определение наличия напряжения при измерении сопротивления изоляции: блокировка измерения при наличии на входе напряжения больше 20 В |
| Память данных: 20 значений |
| Автоматическое вычисление индекса поляризации и диэлектрического поглощения |
| Автоматическая разрядка для емкостной нагрузки |
| Режим относительных измерений |
| Определение максимального, минимального и средних значений |
| Подсветка дисплея |
| Графическая шкала |
| Фиксация показаний |
| Индикатор разряженной батареи |
Метрологические характеристики мегаомметра переносного цифрового ПрофКиП Е6-16
| Метрологические характеристики в режиме измерения сопротивления постоянного тока |
| Модификация |
Номинальное значение испытательного напряжения постоянного тока, В |
Предел измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений, МОм, ГОм |
| ПрофКиП Е6-16 |
250 |
20 МОм |
0,01 МОм |
± (3,0·10-2 R2)изм + 5r3)) |
| 200 МОм |
0,1 МОм |
| 1000 МОм |
1 МОм |
| 2,5 ГОм |
0,01 ГОм |
± (5,0·10-2 Rизм + 5r) |
| 500 |
20 Мом |
0,01 МОм |
± (3,0·10-2 Rизм + 5r) |
| 200 МОм |
0,1 МОм |
| 1000 МОм |
1 МОм |
| 5 ГОм |
0,01 ГОм |
± (5,0·10-2 Rизм + 5r) |
| 1000 |
20 МОм |
0,01 МОм |
± (3,0·10-2 Rизм + 5r) |
| 200 МОм |
0,1 МОм |
| 1000 МОм |
1 МОм |
| 10 ГОм |
0,01 ГОм |
± (5,0·10-2 Rизм + 5r) |
| 2500 |
2000 МОм |
1 МОм |
± (3,0·10-2 Rизм + 10r) |
| 20 ГОм |
0,01 ГОм |
± (5,0·10-2 Rизм + 20r) |
| 100 ГОм |
0,1 ГОм |
± (10,0·10-2 Rизм + 20r) |
| 200 ГОм |
1 ГОм |
Погрешность не нормирована |
| Метрологические характеристики в режиме измерения напряжения постоянного тока |
| Модификация |
Предел измерений, В |
Разрешение, В |
Пределы допускаемой абсолютной погрешности измерений, В |
| ПрофКиП Е6-16 |
200 |
0,1 |
±(0,5·10-2 Uизм + 5r) |
| 1000 |
1 |
| Метрологические характеристики в режиме измерения напряжения переменного тока |
| Модификация |
Предел измерений, В |
Разрешение, В |
Частота измеряемого напряжения, Гц |
Пределы допускаемой абсолютной погрешности измерений, В |
| ПрофКиП Е6-16 |
200 |
0,1 |
от 45 до 60 |
±(2,0·10-2 Uизм + 5r) |
| 750 |
1 |
| Принцип действия мегаомметра переносного цифрового ПрофКиП Е6-16 |
| Принцип действия мегаомметров основан на измерении значения силы тока через объект измерения, при приложении к нему испытательного напряжения фиксированного значения. Формирование испытательного напряжения осуществляется по схеме преобразования постоянного напряжения в переменное с его последующим выпрямлением и умножением. В дальнейшем микроконтроллер мегаомметра производит перерасчёт данных о силе тока, частоте и значении испытательного напряжения в величину сопротивления.Управление режимами работы, математическая обработка результатов измерений и отображение их на дисплее осуществляется с помощью встроенного микроконтроллера |
| Основные технические данные мегаомметра переносного цифрового ПрофКиП Е6-16 |
| Условия эксплуатации: |
| - температура окружающей среды, °С |
от 0 до +40 |
| - относительная влажность %, не более |
80 |
| Габариты (длина × ширина × высота), мм, не более: |
195×100×75 |
| Масса, кг, не более: |
0,95 |

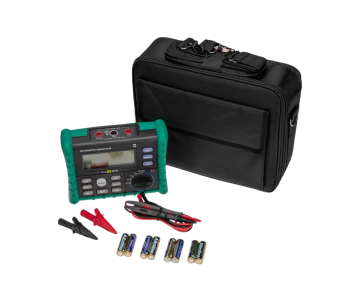

| Комплект поставки мегаомметра переносного цифрового ПрофКиП Е6-16 |
| Мегаомметр переносной ПрофКиП Е6-16 |
1шт |
| Руководство по эксплутатации 26.51.43.113-001-68134858-2024 РЭ |
1шт |

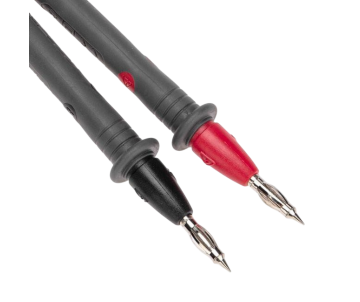

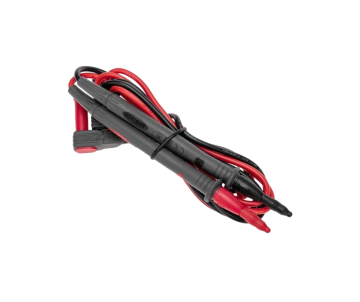

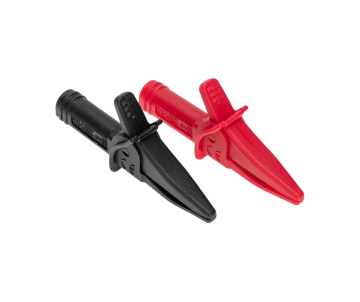

| Измерительные провода, зажимы, щупы |
1 комплект |
| Сумка (кейс) для переноски и хранения |
1шт |
| Упаковка |
1шт |
