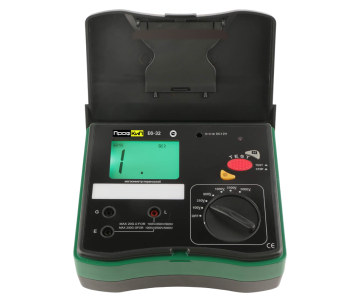

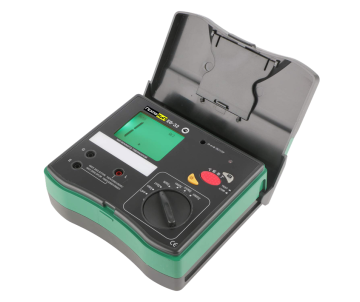

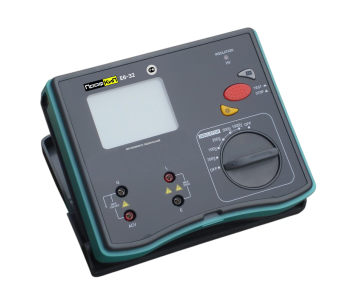

| Назначение мегаомметра переносного цифрового ПрофКиП Е6-32 |
| Мегаомметры цифровые переносные ПрофКиП Е6-32 предназначены для измерений сопротивления постоянного тока, частоты переменного тока, напряжения постоянного и переменного тока при проверке параметров изоляции. Средства измерений оснащены встроенным многофункциональным дисплеем и автономными источниками питания, что позволяет использовать их как мобильные средства измерений без привязки к сети питания. Измеренные значения отображаются на жидкокристаллическом дисплее. Мегаомметры применяются для оперативного контроля сопротивления и параметров изоляции, при настройке, испытаниях и обслуживании промышленного оборудования и электросетей, оснащения мастерских, предприятий и организаций, обслуживающих электросети. |
| Особенности и преимущества мегаомметра переносного цифрового ПрофКиП Е6-32 |
| Номинальное испытательное напряжение: |
100/250/500/1000 В |
| Диапазон измерения сопротивления изоляции: |
0,01МОм … 20 ГОм |
| Измерение напряжения переменного тока |
600В |
| ЖК-дисплей 3,5 разряда |
| Максимальный ток в замкнутой цепи не более 2мА при любом испытательной напряжении |
| Индикатор степени разряда элементов питания |
| Защита от перегрузки |
| Удержание показаний на дисплее |
| Подстветка дисплея в условиях недостаточной видимости |
| Автоматический выбор диапазона измерения |
| Хранение данных |
Метрологические характеристики мегаомметра переносного цифрового ПрофКиП Е6-32
| Метрологические характеристики в режиме измерения сопротивления постоянного тока |
| Модификация |
Номинальное значение испытательного напряжения постоянного тока, В |
Предел измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений, МОм, ГОм |
| ПрофКиП Е6-32 |
100 |
19,99 МОм |
0,01 МОм |
± (3,0·10-2 Rизм + 5r) |
| 199,9 МОм |
0,1 МОм |
| 1999 МОм |
1 МОм |
± (5,0·10-2 Rизм + 5r) |
| 19,99 ГОм |
0,01 ГОм |
± (10,0·10-2 Rизм + 5r) |
| 250 |
19,99 МОм |
0,01 МОм |
± (3,0·10-2 Rизм + 5r) |
| 199,9 МОм |
0,1 МОм |
| 1999 МОм |
1 МОм |
± (5,0·10-2 Rизм + 5r) |
| 19,99 ГОм |
0,01 ГОм |
± (10,0·10-2 Rизм + 5r) |
| 500 |
19,99 МОм |
0,01 МОм |
± (3,0·10-2 Rизм + 5r) |
| 199,9 МОм |
0,1 МОм |
| 1999 МОм |
1 МОм |
± (5,0·10-2 Rизм + 5r) |
| 19,99 ГОм |
0,01 ГОм |
± (10,0·10-2 Rизм + 5r) |
| 1000 |
19,99 МОм |
0,01 МОм |
± (3,0·10-2 Rизм + 5r) |
| 199,9 МОм |
0,1 МОм |
| 1999 МОм |
1 МОм |
± (5,0·10-2 Rизм + 5r) |
| 19,99 ГОм |
0,01 ГОм |
± (10,0·10-2 Rизм + 5r) |
| Метрологические характеристики в режиме измерения напряжения переменного тока |
| Модификация |
Предел измерений, В |
Разрешение, В |
Частота измеряемого напряжения, Гц |
Пределы допускаемой абсолютной погрешности измерений, В |
| ПрофКиП Е6-32 |
600 |
1 |
от 45 до 60 |
±(2,0·10-2 Uизм + 5r) |
| Принцип действия мегаомметра переносного цифрового ПрофКиП Е6-32 |
Принцип действия мегаомметров основан на измерении значения силы тока через объект измерения, при приложении к нему испытательного напряжения фиксированного значения. Формирование испытательного напряжения осуществляется по схеме преобразования постоянного напряжения в переменное с его последующим выпрямлением и умножением. В дальнейшем микроконтроллер мегаомметра производит перерасчёт данных о силе тока, частоте и значении испытательного напряжения в величину сопротивления.
Управление режимами работы, математическая обработка результатов измерений и отображение их на дисплее осуществляется с помощью встроенного микроконтроллера |
| Основные технические данные мегаомметра переносного цифрового ПрофКиП Е6-32 |
| Условия эксплуатации: |
| - температура окружающей среды, °С |
от 0 до +40 |
| - относительная влажность %, не более |
80 |
| Габариты (длина × ширина × высота), мм, не более: |
190×155×75 |
| Масса, кг, не более: |
0,9 |
| Комплект поставки мегаомметра переносного цифрового ПрофКиП Е6-32 |
| Мегаомметр переносной ПрофКиП Е6-32 |
1шт |
| Руководство по эксплутатации 26.51.43.113-011-68134858-2024 РЭ |
1шт |

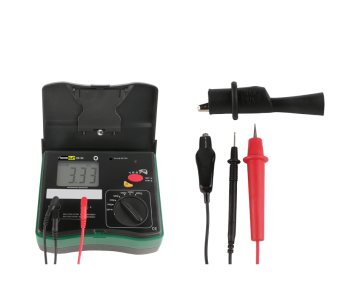

| Измерительные провода, зажимы, щупы |
1 комплект |
| Сумка (кейс) для переноски и хранения |
1шт |
| Упаковка |
1шт |
