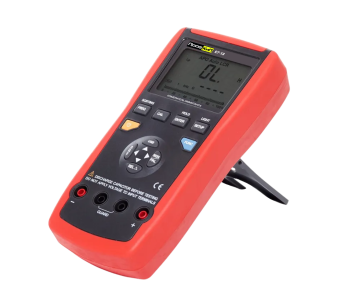

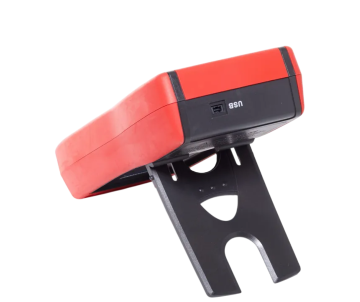

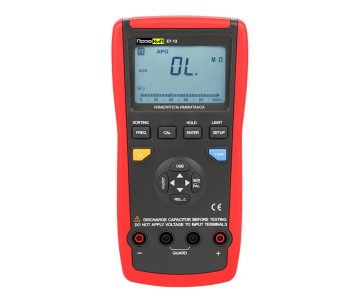

ПрофКиП Е7-13 измеритель иммитанса (RLC) портативный
- ГОСРЕЕСТР СИ РФ 94413-25 действителен до 23.01.2030
- Технические условия ПРШН.411728.026-2024
Сертификат PDF- Описание типа СИ
- Методика поверки
- Декларация о соответствии
| Назначение измерителя иммитанса портативного ПрофКиП Е7-13 | ||
| Измерители иммитанса портативные ПрофКиП Е7-13 предназначены для измерений электрической емкости и электрического сопротивления постоянного и переменного тока, индуктивности. Приборы используются в производственных линиях, при проверке компонентов и обслуживании электроники. | ||
| Особенности измерителя иммитанса портативного ПрофКиП Е7-13 | ||
| • Максимальная частота тестового сигнала: 100 кГц • Базовая погрешность: 0,5% • Автоматическое отключение питания • Сохранение данных • USB-интерфейс • Подсветка ЖК-дисплея • Измерение коэффициента отклонения • Функция калибровки • Полное сопротивление на выходе: 120 Ом • Автоматическая проверка и измерение LCR • Индикация низкого заряда батареи: ≤6,8 В |
||
| Метрологические характеристики измерителя иммитанса портативного ПрофКиП Е7-13 | ||
| Метрологические характеристики в режиме измерения электрической емкости модификации ПрофКиП Е7-13 | ||
| Частота испытательного сигнала | Верхний предел поддиапазона измерений | Пределы допускаемой абсолютной погрешности измерений |
| 100, 120 Гц | 20,000 нФ | ±(0,02·Сх+0,005) нФ |
| 200,00 нФ | ±(0,005·Сх+0,05) нФ | |
| 2000,0 нФ | ±(0,01·Сх+0,5) нФ | |
| 20,000 мкФ | ±(0,01·Сх+0,005) мкФ | |
| 200,00 мкФ | ±(0,015·Сх+0,05) мкФ | |
| 2000,0 мкФ | ±(0,02·Сх+0,5) мкФ | |
| 20,00 мФ | ±(0,035·Сх+0,05) мФ | |
| 1 кГц | 2000,0 пФ | ±(0,01·Сх+0,5) пФ |
| 20,000 нФ | ±(0,01·Сх+0,005) нФ | |
| 200,00 нФ | ±(0,005·Сх+0,05) нФ | |
| 2000,0 нФ | ±(0,01·Сх+0,5) нФ | |
| 20,000 мкФ | ±(0,01·Сх+0,005) мкФ | |
| 200,00 мкФ | ±(0,015·Сх+0,05) мкФ | |
| 2000,0 мкФ | ±(0,015·Сх+5) мкФ | |
| 10 кГц | 200,00 пФ | ±(0,02·Сх+0,05) пФ |
| 2000,0 пФ | ±(0,01·Сх+0,5) пФ | |
| 20,000 нФ | ±(0,01·Сх+0,005) нФ | |
| 200,00 нФ | ±(0,015·Сх+0,05) нФ | |
| 2000,0 нФ | ±(0,02·Сх+0,5) нФ | |
| 100 кГц | 200,00 пФ | ±(0,02·Сх+0,05) пФ |
| 2000,0 пФ | ±(0,01·Сх+0,5) пФ | |
| 20,000 нФ | ±(0,02·Сх+0,005) нФ | |
| 200,00 нФ | ±(0,05·Сх+0,05) нФ | |
| Сх – измеренное значение электрической емкости | ||
| Метрологические характеристики в режиме измерения индуктивности модификации ПрофКиП Е7-13 | ||
| 100, 120 Гц | 20,000 мГн | ±(0,01·Lх+0,005) мГн |
| 200,00 мГн | ±(0,005·Lх+0,05) мГн | |
| 2000,0 мГн | ±(0,005·Lх+0,5) мГн | |
| 20,000 Гн | ±(0,005·Lх+0,005) Гн | |
| 200,00 Гн | ±(0,01·Lх+0,05) Гн | |
| 2000,0 Гн | ±(0,01·Lх+0,5) Гн | |
| 10,000 кГн | ±(0,02·Lх+0,005) кГн | |
| 1 кГц | 2000,0 мкГн | ±(0,01·Lх+0,5) мкГн |
| 20,000 мГн | ±(0,005·Lх+0,005) мГн | |
| 200,00 мГн | ±(0,005·Lх+0,05) мГн | |
| 2000,0 мГн | ±(0,01·Lх+0,5) мГн | |
| 20,000 Гн | ±(0,02·Lх+0,005) Гн | |
| 200,00 Гн | ±(0,02·Lх+0,05) Гн | |
| 2000,0 Гн | ±(0,05·Lх+0,5) Гн | |
| 10 кГц | 200,00 мкГн | ±(0,01·Lх+0,05) мкГн |
| 2000,0 мкГн | ±(0,005·Lх+0,5) мкГн | |
| 20,000 мГн | ±(0,005·Lх+0,005) мГн | |
| 200,00 мГн | ±(0,015·Lх+0,05) мГн | |
| 2000,0 мГн | ±(0,02·Lх+0,5) мГн | |
| 20,000 Гн | ±(0,05·Lх+0,005) Гн | |
| 100 кГц | 20,000 мкГн | ±(0,01·Lх+0,005) мкГн |
| 200,00 мкГн | ±(0,02·Lх+0,05) мкГн | |
| 2000,0 мкГн | ±(0,02·Lх+0,5) мкГн | |
| 20,000 мГн | ±(0,02·Lх+0,005) мГн | |
| 200,00 мГн | ±(0,05·Lх+0,05) мГн | |
| Lх – измеренное значение индуктивности | ||
| Метрологические характеристики в режиме измерения электрического сопротивления переменного тока (активной составляющей) модификации ПрофКиП Е7-13 | ||
| 100, 120 Гц | 200,00 Ом | ±(0,01·Rх+0,05) Ом |
| 2,0000 кОм | ±(0,003·Rх+0,0005) кОм | |
| 20,000 кОм | ±(0,003·Rх+0,005) кОм | |
| 200,00 кОм | ±(0,005·Rх+0,05) кОм | |
| 2,0000 МОм | ±(0,01·Rх+0,0005) МОм | |
| 10,000 МОм | ±(0,02·Rх+0,005) МОм | |
| 1 кГц | 20,000 Ом | ±(0,01·Rх+0,005) Ом |
| 200,00 Ом | ±(0,01·Rх+0,05) Ом | |
| 2,0000 кОм | ±(0,003·Rх+0,0005) кОм | |
| 20,000 кОм | ±(0,003·Rх+0,005) кОм | |
| 200,00 кОм | ±(0,005·Rх+0,05) кОм | |
| 2,0000 МОм | ±(0,01·Rх+0,0005) МОм | |
| 10,000 МОм | ±(0,02·Rх+0,005) МОм | |
| 10 кГц | 20,000 Ом | ±(0,01·Rх+0,005) Ом |
| 200,00 Ом | ±(0,01·Rх+0,05) Ом | |
| 2,0000 кОм | ±(0,003·Rх+0,0005) кОм | |
| 20,000 кОм | ±(0,005·Rх+0,005) кОм | |
| 200,00 кОм | ±(0,01·Rх+0,05) кОм | |
| 100 кГц | 20,000 Ом | ±(0,02·Rх+0,005) Ом |
| 200,00 Ом | ±(0,02·Rх+0,05) Ом | |
| 2,0000 кОм | ±(0,01·Rх+0,0005) кОм | |
| 20,000 кОм | ±(0,02·Rх+0,005) кОм | |
| Rх – измеренное значение электрического сопротивления переменного тока | ||
| Метрологические характеристики в режиме измерения электрического сопротивления постоянного тока модификации ПрофКиП Е7-13 | ||
| Верхний предел поддиапазона измерений | Пределы допускаемой абсолютной погрешности измерений | |
| 200,00 Ом | ±(0,01·RDCх+0,05) Ом | |
| 2,0000 кОм | ±(0,003·RDCх+0,0005) кОм | |
| 20,000 кОм | ±(0,003·RDCх+0,005) кОм | |
| 200,00 кОм | ±(0,005·RDCх+0,05) кОм | |
| 2,0000 МОм | ±(0,01·RDCх+0,0005) МОм | |
| 10,000 МОм | ±(0,02·RDCх+0,005) МОм | |
| RDCх – измеренное значение электрического сопротивления постоянного тока | ||
| Основные технические характеристики измерителя иммитанса портативного ПрофКиП Е7-13 | ||
| Наименование характеристики | Значение | |
| Напряжение питания, В: | 9 | |
| Нормальные условия измерений: | ||
| - температура окружающей среды, °С | от +18 до +28 | |
| - относительная влажность, %, не более | 75 | |
| Условия эксплуатации: | ||
| - температура окружающей среды, °С | от 0 до +40 | |
| - относительная влажность при +40 °C, %, не более | 76 | |
| Габаритные размеры (длина × ширина × высота), мм, не более: | 193 × 96 × 47 | |
| Масса, кг, не более: | 0,4 | |
| Комплект поставки измерителя иммитанса портативного ПрофКиП Е7-13 | ||
| Измеритель иммитанса портативный ПрофКиП Е7-13 | 1шт | |
| Пинцет-адаптер для SMD компонентов | 1шт | |
| Батарея 9 В типа «Крона» | 1шт | |
| Кабель USB | 1шт | |
| Руководство по эксплуатации | 1экз | |
