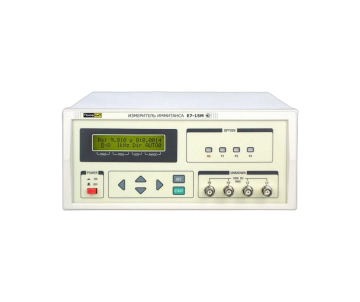

ПрофКиП Е7-15М измеритель иммитанса (RLC)
- ГОСРЕЕСТР СИ РФ 55479-13 действителен до 11.11.2018
Сертификат PDF- Описание типа СИ
Назначение измерителя иммитанса ПрофКиП Е7-15М
Измеритель иммитанса ПрофКиП Е7-15М предназначен для измерения иммитансных параметров электрорадиоэлементов в лабораторных, цеховых условиях, ремонтных мастерских. Области применения измерителя иммитанса ПрофКиП Е7-15М: входной и производственный контроль параметров конденсаторов, резисторов, катушек индуктивности, трансформаторов, реле и т.д., исследование иммитансов различных конструктивных элементов - трансформаторов, экранов, переключателей, измерение с помощью датчиков разных физических величин - влажности, давления, концентрации растворов, линейных размеров и т.д.
Особенности и преимущества измерителя иммитанса ПрофКиП Е7-15М
▪ Измеряемые параметры: L /Q, C /D, R /Q
▪ Дисплей основного и вспомогательного параметров, 5 разрядов
▪ Базовая погрешность: 0.3%
▪ Частота тест-сигнала: 100 Гц, 120 Гц, 1 кГц
▪ Программная компенсация начальной емкости и сопротивления (кх /хх)
▪ Режим относительных измерений
▪ Эквивалентные схемы: параллельная /последовательная
▪ Сортировка компонентов (компаратор на 4 ячейки)
Основные технические характеристики измерителя иммитанса ПрофКиП Е7-15М
|
Параметры
|
Значения
|
|
Сопротивление (Z, R)
|
до 1 ГОм с максимальным разрешением 0.1 мОм
|
|
Емкость (C)
|
до 10 мФ с максимальным разрешением 0.1 пФ
|
|
Индуктивность (L)
|
до 10 кГн с максимальным разрешением 0.1 мкГн
|
|
Добротность (Q)
|
0.0001 … 9999
|
|
Тангенс угла потерь (D)
|
0.0001 … 9999
|
|
Базовая погрешность
|
±0.3%
|
|
Скорость измерения
|
3 изм/с
|
|
Тест-сигнал
|
|
|
Частота тест-сигнала
|
100 Гц, 120 Гц, 1 кГц
|
|
Уровень тест-сигнала
|
0.3 В скз
|
|
Функции
|
|
|
Режим индикации измерений
|
Абсолютное значение, дельта измерение, дельта измерение в %
|
|
Режим сортировки компонентов
|
4 ячейки
|
|
Дисплей
|
ЖКИ, 5 разрядов на основной шкале, 4 разряда на дополнительной шкале
|
Общие данные измерителя иммитанса ПрофКиП Е7-15М
▪ Условия эксплуатации: 10°С … 50°С, относительная влажность до 85%
▪ Питание: 110 В … 127 В ±10% /220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц
▪ Габаритные размеры: 274х110х260 мм
▪ Вес: 2.5 кг
Комплект поставки измерителя иммитанса ПрофКиП Е7-15М
|
Наименование
|
Количество
|
|
Измеритель иммитанса ПрофКиП Е7-15М
|
1 шт.
|
|
Тестовый кабель
|
1 шт.
|
|
Кабель питания
|
1 шт.
|
|
Руководство по эксплуатации
|
1 шт.
|
