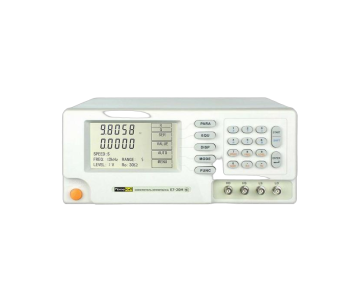

ПрофКиП Е7-20М измеритель иммитанса (RLC)
ГОСРЕЕСТР

ПрофКиП Е7-20М измеритель иммитанса (RLC)

  • Стоимость без НДС: 267188₽

поверка включена в стоимость

Купить

Назначение измерителя иммитанса ПрофКиП Е7-20М

Измеритель иммитанса ПрофКиП Е7-20М  - прецизионный прибор класса точности 0.1 с широким диапазоном рабочих частот (100 Гц … 100 кГц) и высокой скоростью измерений (до 16 изм/с). Измеряемые параметры: индуктивность, емкость, сопротивление, тангенс угла  потерь, добротность, модуль комплексного сопротивления, реактивное сопротивление. Объекты измерения: изолированные и заземленные конденсаторы, катушки индуктивности, трансформаторы, резисторы, реле, переключатели, диоды, кабели, входные сопротивления и емкости осциллографов, вольтметров и других приборов. Использование: контроль качества ЭРЭ на входном и выходном контроле и при ремонте, метрологическая аттестация средств измерений и различных функциональных устройств (реле, коммутаторы и т.п.), нормирование параметров изделий микроэлектроники, полупроводниковых изделий (диодов, варикапов, транзисторов) и различных материалов (ферритов, диэлектриков и др.), научные исследования, контроль и управление технологическими процессами.

Особенности и преимущества измерителя иммитанса ПрофКиП Е7-20М

▪ Тест-сигнал на 8-ми заданных частотах в диапазоне от 100 Гц до 100 кГц
▪ Базовая погрешность 0.1%
▪ Тест-сигнал: 10 кГц … 100кГц
▪ Последовательная /параллельная схема замещения
▪ Одновременная индикация двух результатов измерения
▪ Измерение в абсолютных и относительных единицах, ∆-измерения
▪ Большой высококонтрастный ЖК-дисплей с подсветкой
▪ Интерфейс: RS-232, HANDLER

Основные технические характеристики измерителя иммитанса ПрофКиП Е7-20М

Параметры
Значения
Измеряемые параметры
L /Q, C /D, R /Q, |Z| /Q, C /R, L /R
Точность
0.1%
Частота тест-сигнала
100 Гц, 120 Гц, 1 кГц, 10 кГц, 20 кГц, 30 кГц, 60 кГц, 100 кГц
Уровень тест-сигнала
0.1 В скз, 0.3 В скз, 1 В скз
Выходной импеданс
30 Ом или 100 Ом
Диапазон измерения
|Z|, R, X: 0.0001 Ом … 99.999 МОм
C: 0.001 пФ … 99999 мкФ
L: 0.001 мкГн … 99999 Гн
D: 0.0001 … 9.9999
Q: 0.0001 … 9999.9
Δ%: -99.99% … 99.99%
Скорость измерения
медленно (slow): 2 изм/с
умеренно (medium): 8 изм/с
быстро (fast): 16 изм/с
Схема измерений
параллельная /последовательная
Запуск измерений
автоматический /ручной
Режим запуска
внутренний /внешний, ручной
Режим отображения
непосредственный, ΔABS, Δ%
Разрядность дисплея
первичный и вторичный: 5 разрядов
Функции компаратора
NG, P1, P2, P3, 4 контейнера
Интерфейс
RS-232, HANDLER

Общие данные измерителя иммитанса ПрофКиП Е7-20М

▪ Питание: 110 В … 127 В ±10% /220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц
▪ Габаритные размеры: 320х140х360 мм
▪ Вес: 3.5 кг

Комплект поставки измерителя иммитанса ПрофКиП Е7-20М

Наименование
Количество
Измеритель иммитанса ПрофКиП Е7-20М
1 шт.
4-проводный измерительный кабель с 2 зажимами типа «крокодил»
1 шт.
Испытательный стенд
1 шт.
Кабель питания
1 шт.
