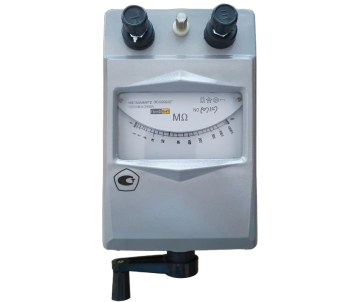

ПрофКиП ЭСО202/2Г Мегаомметр (До 2500 В)
- ГОСРЕЕСТР СИ РФ 80018-20 действителен до 10.12.2025
Сертификат PDF- Описание типа СИ
- Декларация о соответствии
Назначение мегаомметра ПрофКиП ЭСО202/2Г
Мегаомметр ПрофКиП ЭСО202/2Г (измеритель сопротивления изоляции ПрофКиП ЭСО202/2Г) предназначен для измерения сопротивления изоляции электрических цепей, не находящихся под напряжением. Мегаомметр ПрофКиП ЭСО202/2Г применяются для измерения сопротивления изоляции электрической проводов, кабелей, разъёмов, трансформаторов, обмоток электрических машин и других устройств, а также для измерения поверхностных и объемных сопротивлений изоляционных материалов. Питание мегаомметра ПрофКиП ЭСО202/2Г осуществляется от встроенного электромеханического генератора.
Особенности и преимущества мегаомметра ПрофКиП ЭСО202/2Г
▪ Измерительное напряжение до 2500 В
▪ Диапазон измерений до 10000 МОм
▪ Низкая погрешность измерений: ±15%
▪ Питание от встроенного генератора
▪ Широкий температурный диапазон: -30°С … 50°С
Основные технические характеристики мегаомметра ПрофКиП ЭС202/2Г
|
Параметры
|
Значения
|
| Диапазон измерения сопротивлений | 0 МОм … 10000 МОм |
| Измерительное напряжение на зажимах | 2500 В ±250В |
| Предел допускаемой основной относительной погрешности от 0.5 МОм и до верхнего предела | ±15% |
| Предел допускаемой дополнительной погрешности, вызванной протеканием в измерительной цепи токов промышленной частоты (помехи) силой до 500 мкА | ±15% |
| Остаточное отклонение указателя от нулевой отметки | не более ±0.5% |
| Время установления показаний | не более 15 с |
| Величина перемещения указателя корректором нуля механическим | не более ±2% от длины шкалы |
| Электрическая прочность изоляции | 5 кВ |
| Сопротивление изоляции между корпусом и изолированными от корпуса электрическими цепями при нормальных условиях эксплуатации | 40 МОм |
| Режим работы | прерывистый (измерение – 1 мин, пауза – 2 мин) |
Общие данные мегаомметра ПрофКиП ЭС202/2Г
- Соответствие группе 3 по ГОСТ 22261 "Средства измерений электрических и магнитных величин. Общие технические условия", но с расширенным диапазоном рабочих температур.
- Соответствие требованиям ГОСТ 26104 "Средства измерений электронные. Технические требования в части безопасности. Методы испытаний" к изделиям класс защиты II, ГОСТ Р 51350 "Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования", категория монтажа (категория перенапряжения) II
- Рабочие условия эксплуатации:
1) температура окружающего воздуха от -30°С до 50°С
2) относительная влажность от 20% до 90%
3) атмосферное давление от 84 кПа до 106.7 кПа (630 мм.рт.ст. … 800 мм.рт.ст.)
- Средняя наработка на отказ: не менее 12500 часов
- Средний срок службы: не менее 10 лет
- Питание: от встроенного электромеханического генератора (скорость вращения рукоятки от 120 до 144 об/мин)
- Габаритные размеры: 150х130х200 мм
- Вес: 2.2 кг
Комплект поставки мегаомметра ПрофКиП ЭС202/2Г
- Мегаомметр ПрофКиП ЭСО202/2Г, 1 шт.
- Измерительный кабель, 2 шт.
- Проводник, 1 шт.
- Руководство по эксплуатации, 1 шт.
