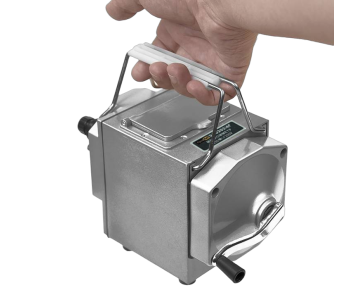

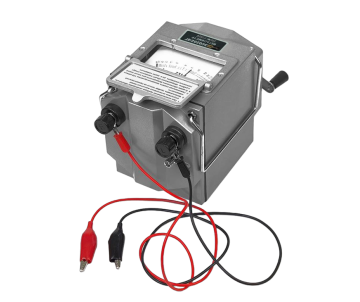

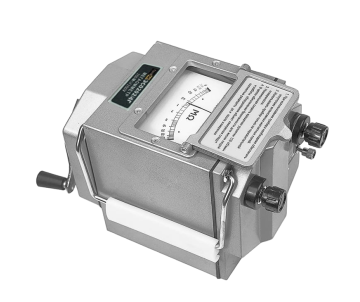

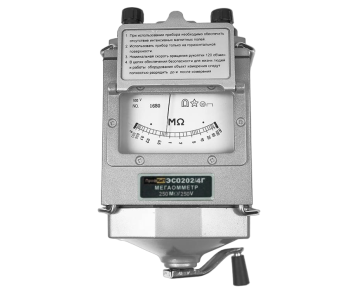

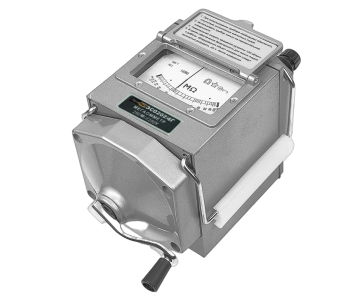

ПрофКиП ЭСО202/4Г Мегаомметр (До 250 В)
- ГОСРЕЕСТР СИ РФ 80018-20 действителен до 10.12.2025
Сертификат PDF- Описание типа СИ
- Декларация о соответствии
Назначение мегаомметра ПрофКиП ЭСО202/4Г

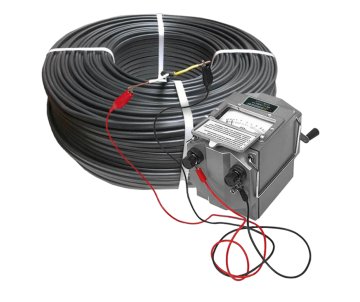

Мегаомметр ПрофКиП ЭСО202/4Г (измеритель сопротивления изоляции ПРОФКИП ЭСО202/4Г) предназначен для измерения сопротивления изоляции электрических цепей, не находящихся под напряжением. Мегаомметр ПрофКиП ЭСО202/4Г применяются для измерения сопротивления изоляции электрической проводов, кабелей, разъёмов, трансформаторов, обмоток электрических машин и других устройств, а также для измерения поверхностных и объемных сопротивлений изоляционных материалов. Питание мегаомметра ПрофКиП ЭСО202/4Г осуществляется от встроенного электромеханического генератора.
Особенности и преимущества мегаомметра ПрофКиП ЭСО202/4Г
- Измерительное напряжение до 250 В
- Диапазон измерений до 250 МОм
- Низкая погрешность измерений: ±15%
- Питание от встроенного генератора
- Широкий температурный диапазон: -30°С … 50°С
Основные технические характеристики мегаомметра ПрофКиП ЭСО202/4Г
|
Параметры
|
Значения
|
|
Диапазон измерения сопротивлений
|
0 МОм … 250 МОм
|
|
Измерительное напряжение на зажимах
|
250 В ±25 В
|
|
Предел допускаемой основной относительной погрешности
от 0.05 МОм и до верхнего предела
|
±15%
|
|
Предел допускаемой дополнительной погрешности, вызванной протеканием
в измерительной цепи токов промышленной частоты (помехи) силой до 50 мкА
|
±15%
|
|
Остаточное отклонение указателя от нулевой отметки
|
не более ±0.5%
|
|
Время установления показаний
|
не более 15 с
|
|
Величина перемещения указателя корректором нуля механическим
|
не более ±2% от длины шкалы
|
|
Электрическая прочность изоляции
|
5 кВ
|
|
Сопротивление изоляции между корпусом и изолированными
от корпуса электрическими цепями при нормальных условиях эксплуатации
|
40 МОм
|
|
Режим работы
|
прерывистый (измерение – 1 мин, пауза – 2 мин)
|
Общие данные мегаомметра ПрофКиП ЭСО202/4Г
- Соответствие группе 3 по ГОСТ 22261 "Средства измерений электрических и магнитных величин. Общие технические условия", но с расширенным диапазоном рабочих температур.
- Соответствие требованиям ГОСТ 26104 "Средства измерений электронные. Технические требования в части безопасности. Методы испытаний" к изделиям класс защиты II, ГОСТ Р 51350 "Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования", категория монтажа (категория перенапряжения) II
- Рабочие условия эксплуатации:
1) температура окружающего воздуха от -30°С до 50°С
2) относительная влажность от 20% до 90%
3) атмосферное давление от 84 кПа до 106.7 кПа (630 мм.рт.ст. … 800 мм.рт.ст.)
- Средняя наработка на отказ: не менее 12500 часов
- Средний срок службы: не менее 10 лет
- Питание: от встроенного электромеханического генератора (скорость вращения рукоятки от 120 до 144 об/мин)
- Габаритные размеры: 150х130х200 мм
- Вес: 2.2 кг
Комплект поставки мегаомметра ПрофКиП ЭСО202/4Г
- Мегаомметр ПрофКиП ЭСО202/4Г, 1 шт.
- Измерительный кабель, 2 шт.
- Проводник, 1 шт.
- Руководство по эксплуатации, 1 шт.
