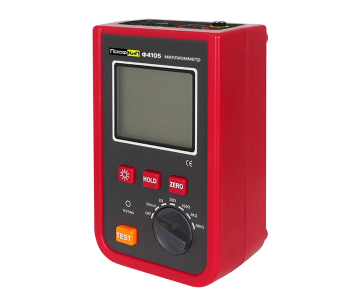

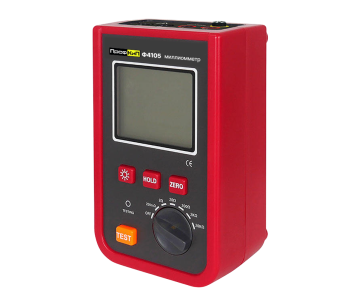

| Назначение миллиомметра переносного цифрового ПрофКиП Ф4105 |
| Миллиомметры переносные ПрофКиП Ф4105 предназначены для измерения сопротивления постоянному току. Приборы оснащены жидкокристаллическими дисплеями для индикации результатов измерений. Миллиомметры представляют собой компактные переносные цифровые измери-тельные приборы общего назначения. Особенностью миллиомметра переносного. ПрофКиП Ф4105 являются незначительные масса - габаритные показатели, а также возможность измерения сопротивления по четырёх зажимной схеме. Миллиомметры применяются для оперативного контроля параметров электро- и радио цепей при ремонте, настройке и испытаниях электро- и радиотехнических устройств и систем, оснащения мастерских, предприятий и организаций |
| Особенности и преимущества миллиомметра переносного цифрового ПрофКиП Ф4105 |
| Диапазон измерения сопротивления: |
20 мОм - 20 кОм ( 6 пределов ) |
| Максимальное разрешение |
0,1 мОм |

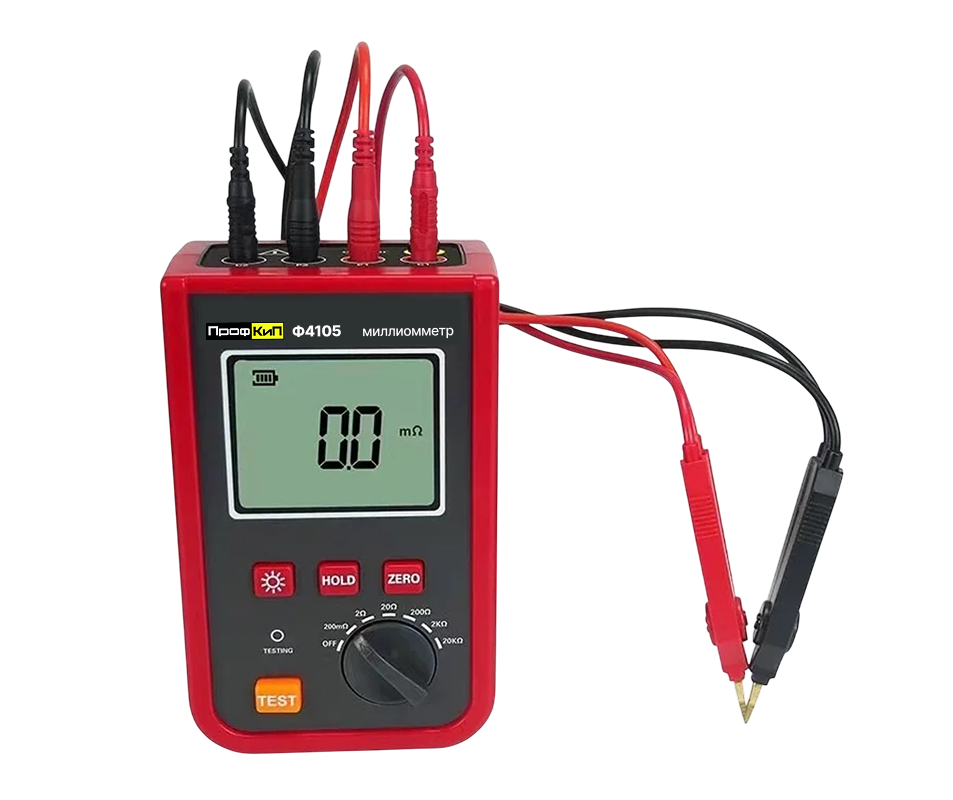

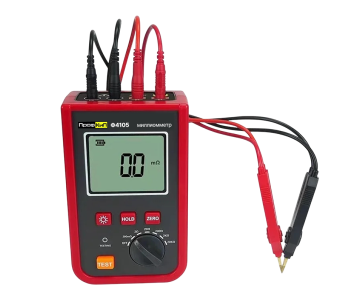

| Четырехпроводная схема измерения |
| Полная автономность |
| Подсветка дисплея |
| Индикатор степени заряда аккумулятора |
| Индикация перегрузки на выбранном пределе измерений |
| Запись и чтение результатов измерений в ячейки памяти (до 200 значений) |
Метрологические характеристики миллиомметра переносного цифрового ПрофКиП Ф4105
| Модель |
Предел измерений |
Разрешение |
Предел допускаемой основной погрешности |
| Ф4105 |
200 мОм* |
0,1 мОм |
± (0,2 х 10-2 Rизм + 20r)* |
| 2 Ом |
0,001 Ом |
± (0,2 х 10-2 Rизм + 15r) |
| 20 Ом |
0,01 Ом |
± (0,1 х 10-2 Rизм + 12r) |
| 200 Ом |
0,1 Ом |
| 2 кОм |
0,001 кОм |
| 20 кОм |
0,01 кОм |
| * Минимальное, измеряемое с нормированной точностью сопротивление на пределе 200 мОм – не менее 20 мОм |
| Rизм – измеренное значение сопротивления постоянного тока, Ом (мОм, кОм) |
| r – разрешение на текущем пределе измерений, Ом (мОм, кОм) |
| Принцип действия миллиомметра переносного цифрового ПрофКиП Ф4105 |
Принцип действия миллиомметров основан на измерении падения напряжения на исследуемом объекте при протекании через него постоянного тока фиксированной величины с помощью аналого-цифрового преобразователя. В дальнейшем микроконтроллер миллиомметра производит перерасчёт данных о силе тока и падении напряжения в величину сопротивления.
Управление режимами работы и отображение информации на дисплее осуществляется с помощью встроенного микроконтроллера |
| Основные технические данные миллиомметра переносного цифрового ПрофКиП Ф4105 |
| Дисплей основной |
4 разрядный цифровой семи сегментный. Высота числовых знаков 20 мм |
| Максимальные показания 2010 |
| Частота обновления информации |
2 измерения в секунду |
| Схема измерения |
Четырёх проводная с компенсацией сопротивления соединительных проводов. |
| Максимальный ток в замкнутой измерительной цепи |
Не более 1,4 А на пределе 200 мОм и 2 Ом |
| Напряжение на измерительных зажимах |
Не более 2,5 В |
| Нормальная температура эксплуатации |
18…28°С (291…301К) |
| При относительной влажности не более 80% |
| Рабочая температура эксплуатации |
0…40°С (273…313К) |
| При относительной влажности не более 80% |
| Предельная высота эксплуатации над уровнем моря |
Не более 2 000 метров |
| Температурный коэффициент |
0,1 от допускаемой основной погрешности на каждый ºC за диапазоном нормальной температуры эксплуатации |
| Температура хранения |
10…50°С (283…323К) |
| При относительной влажности не более 60% |
| С полностью заряженным аккумулятором! |
| Питание |
Литий-ионный аккумулятор 7,4 В |
| Ёмкостью 2600 мА/ч |
| Габаритные размеры корпуса |
159×100×66 мм (длина, ширина, высота) |
| Масса, не более |
0,46 кг с аккумулятором |

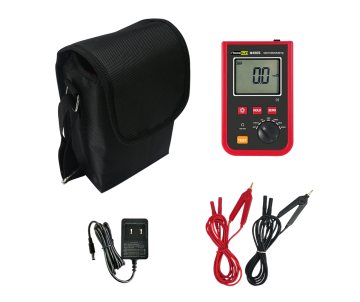

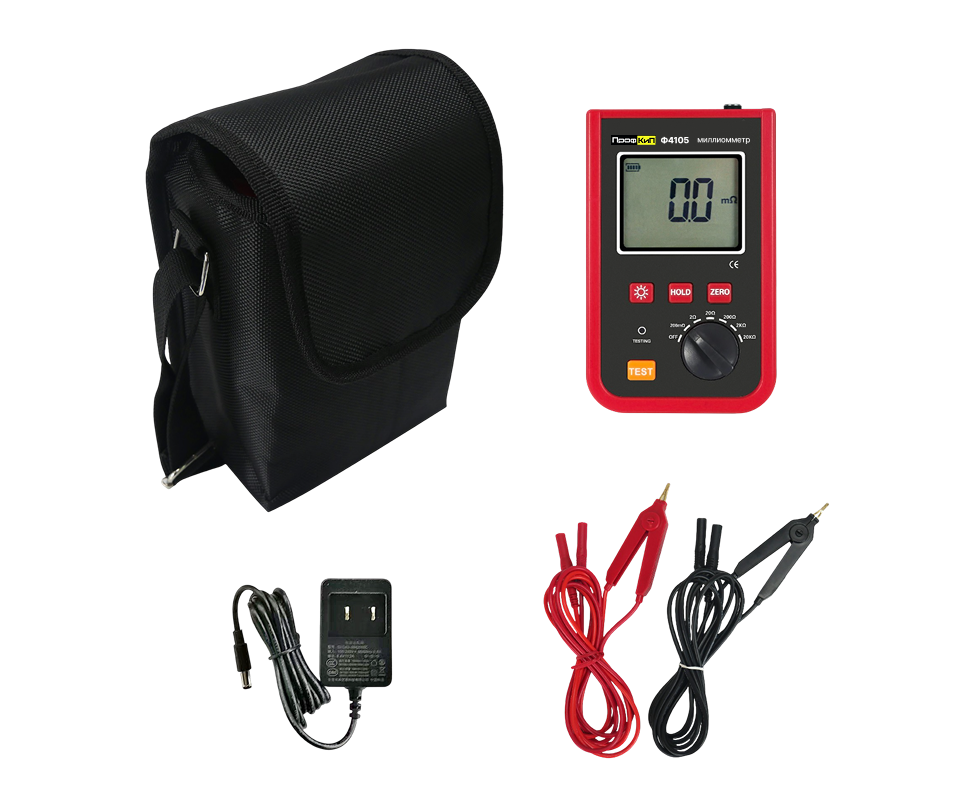

| Комплект поставки миллиомметра переносного цифрового ПрофКиП Ф4105 |
| Миллиомметр переносной ПрофКиП Ф4105 |
1шт |
| Руководство по эксплутатации 422137-001-68134858-2024 РЭ |
1шт |
| Измерительные провода |
1 комплект |
| Упаковка |
1шт |
Сертификат PDF
