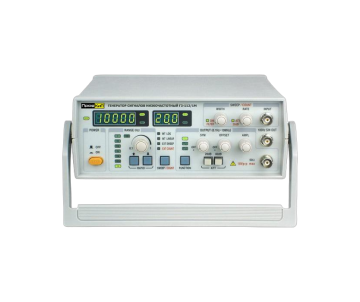

ПрофКиП Г3-112/1М генератор сигналов низкочастотный (0.1 Гц … 10 МГц)

ПрофКиП Г3-112/1М генератор сигналов низкочастотный (0.1 Гц … 10 МГц)

  • Снят с производства
    Цена до снятия: 74250₽

Купить
Назначение генератора сигналов низкочастотного ПрофКиП Г3-112/1М
Генератор сигналов низкочастотный ПрофКиП Г3-112/1М предназначен для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении. Прибор обеспечивает формирование сигналов прямоугольной, треугольной, синусоидальной и другой формы.
Особенности и преимущества генератора сигналов низкочастотного ПрофКиП Г3-112/1М
▪ Частотный диапазон: 0.1 Гц … 10 МГц
▪ Различные формы сигнала: синусоида, меандр, треугольник и др.
▪ Импульсная и частотная модуляция
▪ Плавно регулируемое смещение постоянной составляющей
▪ Защита выхода
▪ Встроенный частотомер
Основные технические характеристики генератора сигналов низкочастотного ПрофКиП Г3-112/1М
Параметры
Значения
Основной выход
Частотный диапазон
0.1 Гц … 10 МГц
Форма сигналов
синусоида, меандр, треугольник и д.т.
Выходное сопротивление
50 Ом
Амплитуда выходного сигнала
10 Впик-пик (50 Ом)
20 Впик-пик ( МОм)
Выходной аттенюатор
0 дБ /20 дБ /40 дБ /60 дБ
Симетрия
20% … 80% или 50%
Синусоидальный сигнал
Коэффициент искажения
≤ 1%
Прямоугольный сигнал
Время нарастания и спада
< 25 нс
TTL выход
Время нарастания и спада
≤ 1 мкс
Нижний уровень
≤ 0.4 В
Верхний уровень
≤ 3.5 В
Импеданс
600 Ом
Частотомер
Частотный диапазон
0.1 Гц … 50 МГц
Полное входное сопротивление
≥ 1 МОм
Чувствительность
100 мВ
Разрешение
0.1 Гц /1 Гц /10 Гц /100 Гц
Точность
≤ 0.003% ±1 знач.
Максимально допустимое напряжение на входе
150 В (с аттенюатором)
Входное затухание
0 дБ /20 дБ
Общие данные генератора сигналов низкочастотного ПрофКиП Г3-112/1М
▪ Питание: 110 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц
▪ Габаритные размеры: 230х80х210 мм
▪ Вес: 1.5 кг
Комплект поставки генератора сигналов низкочастотного ПрофКиП Г3-112/1М
Наименование
Количество
Генератор сигналов низкочастотный ПрофКиП Г3-112/1М
1 шт.
Кабель питания
1 шт.
Руководство по эксплуатации
1 шт.
