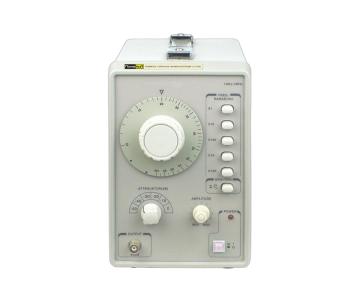

ПрофКиП Г3-118М генератор сигналов низкочастотный (10 Гц … 1 МГц)
-
Снят с производства
Цена до снятия: 39375₽
Снято с производства!
Назначение генератора сигналов низкочастотного ПрофКиП Г3-118М
Генератор сигналов низкочастотный ПрофКиП Г3-118М является малогабаритным аудио-генератором. Установка частоты осуществляется плавно в пределах одного поддиапазона. Всего в генераторе пять поддиапазонов, предназначенных для эксплуатации в жестких условиях. Синхронизация частоты генератора сигналов низкочастотного ПрофКиП Г3-118М может осуществляться внешними сигналами в независимости от их формы.
Особенности и преимущества генератора сигналов низкочастотного ПрофКиП Г3-118М
▪ Диапазон частот: 10 Гц … 1 МГц
▪ 6-ступенчатый выходной аттенюатор
▪ Функция внешней синхронизации
▪ Формы сигнала: синусоида, меандр
▪ Простота использования
Основные технические характеристики генератора сигналов низкочастотного ПрофКиП Г3-118М
|
Параметры
|
Значения
|
|
Синусоидальная волна
|
|
|
Диапазон частот
|
10 Гц … 1 МГц, 5 диапазонов
10 Гц … 10 кГц (прямоугольная волна)
|
|
Индикатор частоты
|
Лимб
|
|
Точность
|
±(3% + 1 Гц)
|
|
Выходное напряжение
|
10 Впик-пик (с нагрузкой 600 Ом)
|
|
Частотный отклик
|
10 МГц … 1 МГц, ±1.5 дБ (с нагрузкой 600 Ом, при задании частоты 1 кГц)
|
|
Коэффициент искажения
|
≤ 0.1%
|
|
Прямоугольная волна
|
|
|
Выходное напряжение
|
30 Впик-пик
|
|
Время нарастания и спада
|
≤ 200 нс
|
|
Коэффициент заполнения
|
50% ±5% при 1 кГц
|
|
Внешняя синхронизация
|
|
|
Полоса синхронизации
|
±1% /В
|
|
Максимально допустимое входное напряжение
|
15 В
|
|
Входной импеданс
|
150 кОм
|
|
Выходные характеристики
|
|
|
Импеданс
|
600 Ом
|
|
Выходной аттенюатор
|
0 дБ, - 10 дБ, -20 дБ, -30 дБ, -40 дБ, -50 дБ
6 диапазонов (точность ±1 дБ при нагрузке 600 Ом)
|
Общие данные генератора сигналов низкочастотного ПрофКиП Г3-118М
▪ Питание: 110 В … 127 В ±10% /220 В … 240 В ±10%, 50 Гц ±2Гц /60 Гц ±2 Гц
▪ Габаритные размеры: 130х200х280 мм
▪ Вес: 2.5 кг
Комплект поставки генератора сигналов низкочастотного ПрофКиП Г3-118М
|
Наименование
|
Количество
|
|
Генератор сигналов низкочастотный Г3-118М
|
1 шт.
|
|
Кабель питания
|
1 шт.
|
|
Руководство по эксплуатации
|
1 шт.
|
