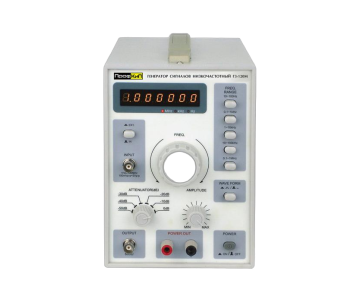

ПрофКиП Г3-120М генератор сигналов низкочастотный (10 Гц … 1 МГц)

ПрофКиП Г3-120М генератор сигналов низкочастотный (10 Гц … 1 МГц)

  • Снят с производства
    Цена до снятия: 45375₽

Купить

Снято с производства!

Назначение генератора сигналов низкочастотного ПрофКиП Г3-120М

Генератор сигналов низкочастотный ПрофКиП Г3-120М является  малогабаритным аудио-генератором. Установка частоты осуществляется плавно в пределах одного поддиапазона. Всего в генераторе пять поддиапазонов, предназначенных для эксплуатации в жестких условиях. Синхронизация частоты генератора сигналов низкочастотного ПрофКиП Г3-120М может осуществляться внешними сигналами в независимости от их формы.

Особенности и преимущества генератора сигналов низкочастотного ПрофКиП Г3-120М

▪ Диапазон частот: 10 Гц … 1 МГц
▪ 6-ступенчатый выходной аттенюатор
▪ Функция внешней синхронизации
▪ Формы сигнала: синусоида, меандр
▪ Встроенный частотомер (7 разрядов)
▪ Простота использования

Основные технические характеристики генератора сигналов низкочастотного ПрофКиП Г3-120М

Параметры
Значения
Синусоидальная волна
Диапазон частот
10 Гц … 1 МГц, 5 диапазонов
Точность
±(3% + 1 Гц)
Выходное напряжение
≥ 5 В (без нагрузки)
≥ 2.8 В (с нагрузкой 600 Ом)
Частотный отклик
10 Гц … 1 МГц ±1.5 дБ ( с нагрузкой 600 Ом, задание частоты 1 кГц)
Коэффициент искажения
400 Гц … 20 кГц 0.1% или менее
50 Гц … 500 кГц 0.5% или менее
Прямоугольная волна
Выходное напряжение
10 Впик-пик или более
Время нарастания и спада
≤ 0.25 мкс
Коэффициент заполнения
50% ±5% при 1 кГц
Внешняя синхронизация
Полоса синхронизации
±3% /В
Максимально допустимое входное напряжение
10 В
Входной импеданс
10 кОм ±10%
Частотомер
Частотный диапазон
1 Гц … 1 МГц
Выходные характеристики
Импеданс
600 ОМ ± 10%
Выходной аттенюатор
0 дБ, -10 дБ, -20 дБ, -30 дБ, -40 дБ, -50 дБ, 6 диапазонов (точность ±1 дБ при нагрузке 600 Ом)

Общие данные генератора сигналов низкочастотного ПрофКиП Г3-120М

▪ Питание: 110 В … 127 В ±10% /220 В … 240 В ±10%, 50 Гц ±2Гц /60 Гц ±2 Гц
▪ Габаритные размеры: 142х197х233 мм
▪ Вес: 3.5 кг

Комплект поставки генератора сигналов низкочастотного ПрофКиП Г3-120М

Наименование
Количество
Генератор сигналов низкочастотный ПрофКиП Г3-120М
1 шт.
Кабель питания
1 шт.
Руководство по эксплуатации
1 шт.
