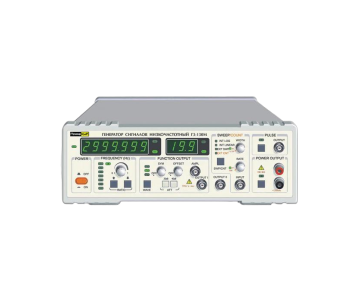

ПрофКиП Г3-130М генератор сигналов низкочастотный (0.1 Гц … 3 МГц)

ПрофКиП Г3-130М генератор сигналов низкочастотный (0.1 Гц … 3 МГц)

  • Стоимость без НДС: 120375₽

Купить

Назначение генератора сигналов низкочастотного ПрофКиП Г3-130М

Генератор сигналов низкочастотный ПрофКиП Г3-130М позволяет получать стабильные сигналы с малыми искажениями в диапазоне частоты до 3 МГц. Типичные применения включают проверку аппаратуры звукового и ультразвукового диапазона, испытание на вибрацию, проверку сервоприводов и т.д. Генератор сигналов Г3-130М выдает многообразные формы сигналов: синусоида, треугольная, прямоугольная, пилообразная, импульс и имеет встроенный частотомер.

Особенности и преимущества генератора сигналов низкочастотного ПрофКиП Г3-130М

▪ Диапазон частот: 0.1 Гц … 3 МГц
▪ Различные формы сигнала: синусоида, меандр, треугольная форма и др.
▪ Импульсная и частотная модуляция
▪ Плавно регулируемое смещение постоянной составляющей
▪ Защита выхода
▪ Встроенный частотомер
▪ Высокая надежность

Основные технические характеристики генератора сигналов низкочастотного ПрофКиП Г3-130М

Параметры
Значения
Выходные параметры
Диапазон частот
0.1 Гц … 3 МГц
Форма сигналов
синус, меандр, треугольник и т.д.
Выходной импеданс
функциональный выход: 50 Ом
TTL /CMOS: 600 Ом
Амплитуда выходного сигнала (функциональный выход)
10 Впик-пик (с нагрузкой 50 Ом)
20 Впик-пик (с нагрузкой 1 МОм)
Выходной аттенюатор
0 дБ /20 дБ /40 дБ /60 дБ
Постоянное смещение
-5 В … +5 В ±10% (50 Ом)
-10 В … +10 В ±10% (1 МОм)
Симметрия
20% … 80% или 50%
Коэффициент искажения
10 Гц … 100 кГц < 1%
Линейность треугольной волны
90%
Время нарастания и спада прямоугольного сигнала
25 нс
TTL уровень выходного сигнала
низкий ≤ 0.8 В
высокий ≥ 1.8 В
CMOS уровень выходного сигнала
3 Впик-пик … 15 Впик-пик регулируемый
Режим развертки
линейный /логарифмический VCF
Выходная мощность
10 Вт(передний фронт прямоугольной волны < 1 мкс)
(5 Вт свыше 100 кГц. ёмкость нагрузки ≥ 4 Ом)
Частотомер
Разрядность дисплея
7-разрядный
Диапазон частот
0.1 Гц … 50 МГц
Выходной импеданс
500 кОм /30 пФ
Временная развертка
10 МГц
Точность
точность временной развертки ± подсчет
Аттенюатор
-20 дБ
Стабильность
5 х 10-5 /день

Общие данные генератора сигналов низкочастотного ПрофКиП Г3-130М

▪ Питание: 110 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц
▪ Габаритные размеры: 285х90х360 мм
▪ Вес: 1.75 кг

Комплект поставки генератора сигналов низкочастотного ПрофКиП Г3-130М

Наименование
Количество
Генератор сигналов низкочастотный ПрофКиП Г3-130М
1 шт.
Кабель питания
1 шт.
Руководство по эксплуатации
1 шт.
