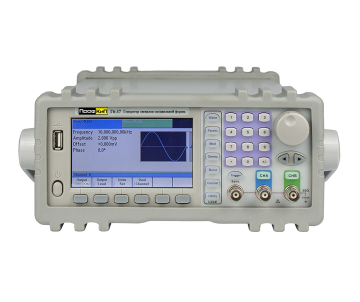

ПрофКиП Г6-37 Генератор Сигналов Специальной Формы (40 МГц)

  • Стоимость без НДС: 135750₽

поверка включена в стоимость

Купить

Назначение генератора сигналов ПрофКиП Г6-37:

Генераторы сигналов специальной формы двухканальные ПрофКиП Г6-37 предназначены для воспроизведения высокостабильных по частоте сигналов синусоидальной, прямоугольной, треугольной, импульсной формы, а также шумового сигнала и напряжения постоянного тока. Генераторы воспроизводят так же сигналы произвольной формы, имея 50 заводских предустановок, и возможность программирования формы выходного сигнала оператором.

 Особенности и преимущества генератора сигналов ПрофКип Г6-37:

  • Многофункциональный жидкокристаллический дисплей

  • Диагональ дисплея 11см

  • Интерфейс USB и RS232

  • Малый вес 4кг

  • Заменяет: Г6-37, ПрофКиП Г6-37М

Метрологические характеристики генератора сигналов ПрофКип Г6-37:

Наименование характеристики Значение
Форма выходного сигнала Синус, прямоугольная, треугольная, прямоугольный импульс, шумовой сигнал, сигнал произвольной формы (50 предустановок и задаваемая пользователем), постоянное напряжение.
Относительная погрешность установки частоты (периода) ≤ ±5·10-5
Характеристики синусоидального сигнала
Диапазон частот ПрофКиП Г6-37 1 мкГц…40 МГц
Суммарный коэффициент гармоник в диапазоне частот 20 Гц…100 кГц при уровне выходного сигнала 0 дБм не более: 0,20%
Уровень высших гармоник по отношению к первой  в диапазоне частот 0,1…1 МГц при уровне выходного сигнала 0 дБм: < -50 дБ
Уровень высших гармоник по отношению к первой  в диапазоне частот свыше 1 МГц и до максимальной частоты при уровне выходного сигнала 0 дБм: < -40 дБ
Характеристики сигнала прямоугольной формы
Диапазон частот

ПрофКиП Г6-37 1 мкГц…10 МГц
Длительность фронта и среза не более: 20 нс
Выброс на вершине импульса на нагрузке 50 Ом не более: 2%
Диапазон регулировки длительности импульса % от периода 0,1…99,9 с дискретностью 0,1%
Характеристики сигнала треугольной формы
Диапазон частот

ПрофКиП Г6-37 1 мкГц…1 МГц
Диапазон регулировки симметрии % 0,0…100,0 с дискретностью 0,1%
Характеристики импульсного сигнала
Диапазон частот

ПрофКиП Г6-37 1 мкГц…10 МГц
Длительность фронта и среза не более: 20 нс
Выброс на вершине импульса на нагрузке 50 Ом не более: 5%
Длительность импульса 28 нс…(Т-28 нс)
где Т – период следования импульсов)
Характеристики сигнала произвольной формы
Частота дискретизации семпл/с 1мксемпл/с…50 Мсемпл/с
Количество семплов в периоде 8…16384 (по каналу А)
8…2048 (по каналу В)
Разрядность АЦП по амплитуде 14 бит
Характеристики шумового сигнала
Сигнал типа «Белый шум» в полосе 30 МГц по уровню -3 дБ
Вероятность повторения цикла более 50 лет.
Характеристики в режиме постоянного напряжения
Выходное напряжение по каналу А 0…±10 В на нагрузке 1 МОм
  0…±5 В на нагрузке 50 Ом

Выходное напряжение по каналу В 0…±3 В на нагрузке 1 МОм
  0…±1,5 В на нагрузке 50 Ом
Разрешение 4 значащих разряда (В, мВ)
Амплитудные параметры выходного сигнала
Номинальное сопротивление нагрузки 1 МОм (High Z);  50 Ом;
Единицы установки В (мВ)пик пик; В (мВ) скз; дБм;
Диапазон установки амплитуды по каналу А
(пик-пик)
В диапазоне частот до 15 МГц 2 мВ…20 В/1 мВ…10 В (1 МОм/50 Ом)
В диапазоне частот более 15 МГц 2 мВ…10 В/1 мВ…5 В (1 МОм/50 ОМ)
Диапазон установки амплитуды по каналу В 2 мВ…6В/1 мВ…3 В (1 МОм/50 Ом)
(пик-пик)
Предел допускаемой абсолютной погрешности установки амплитуды синусоидального сигнала на частоте 1 кГц ±(0,01U+2 мВ), где U – установленное значение амплитуды
Допускаемая относительная неравномерность уровня синусоидального сигнала относительно уровня на частоте 1 кГц не более:
– на частотах ниже 100 кГц
– на частотах 0,1…10 МГц
– на частотах выше 10 МГц ±0,2 дБ
  ±0,5 дБ
  ±1,0 дБ
Максимальное устанавливаемое постоянное смещение выходного сигнала по каналу А
– на нагрузке 1 МОм
– на нагрузке 50 Ом ±(10 В – Uпик/2)
  ±(5 В – Uпик/2)
  где Uпик – установленная амплитуда выходного сигнала (пик-пик)
Максимальное устанавливаемое постоянное смещение выходного сигнала по каналу В
– на нагрузке 1 МОм
– на нагрузке 50 Ом ±(3 В – Uпик/2)
  ±(1,5 В – Uпик/2)
  где Uпик – установленная амплитуда выходного сигнала (пик-пик)
Предел допускаемой абсолютной погрешности установки смещения выходного сигнала
– по каналу А
  ±(0,01Uсм + 3 мВ) для Uсм ≤ 180 мВ
  ±(0,01Uсм + 6 мВ) для Uсм ˃ 180 мВ
– по каналу В
  ±(0,01Uсм + 3 мВ) для Uсм ≤ 180 мВ
  где Uсм – установленное значение смещения
Параметры модуляции (только для канала А)
Параметры амплитудной модуляции (АМ)
Источник сигнала модуляции Внутренний/Внешний
Форма несущей Синус, прямоугольная, треугольная, прямоугольный импульс, шумовой сигнал, сигнал произвольной формы;
Форма сигнала модуляции Синус, прямоугольная, треугольная, прямоугольный импульс, шумовой сигнал, сигнал произвольной формы;
Частота модуляции 1 мкГц…100 кГц
Глубины модуляции % 0,0…120,0 с дискретностью 0,1%
Абсолютная погрешность установки глубины модуляции ±1% АМ
Параметры частотной модуляции (FМ)
Источник сигнала модуляции Внутренний/Внешний
Форма несущей Синус, прямоугольная, треугольная, прямоугольный импульс;
Форма сигнала модуляции Синус, прямоугольная, треугольная, прямоугольный импульс, шумовой сигнал, сигнал произвольной формы;
Частота модуляции 1 мкГц…100 кГц
Девиация 0…Fнес/2, где Fнес – частота несущей
Относительная погрешность установки девиации 0,01Fд, где Fд – установленное значение девиации
Параметры фазовой модуляции (PМ)
Источник сигнала модуляции Внутренний/Внешний
Форма несущей Синус, прямоугольная, треугольная, прямоугольный импульс;
Форма сигнала модуляции Синус, прямоугольная, треугольная, прямоугольный импульс, шумовой сигнал, сигнал произвольной формы;
Частота модуляции 1 мкГц…100 кГц
Глубина фазовой модуляции 0,0…360,0º с дискретностью 0,1º
Параметры цифровой частотной манипуляции (FSK)
Источник сигнала модуляции Внутренний/Внешний
Форма несущей Синус, прямоугольная, треугольная, прямоугольный импульс;
Скачок (изменение) частоты в импульсе 1 мкГц…Fмакс, где Fмакс – максимальная частота для сигнала соответствующей формы и конкретной модели генератора
Частота импульсов манипуляции 1 мкГц…1 МГц
Параметры цифровой двоичной фазовой манипуляции (BPSK)
Источник сигнала модуляции Внутренний/Внешний
Форма несущей Синус, прямоугольная, треугольная, прямоугольный импульс, сигнал произвольной формы;
Скачок (изменение) фазы в импульсе 0,0…360,0º с дискретностью 0,1º
Частота импульсов манипуляции 1 мкГц…1 МГц
Параметры цифровой амплитудной манипуляции (ASK)
Источник сигнала модуляции Внутренний/Внешний
Форма несущей Синус, прямоугольная, треугольная, прямоугольный импульс, сигнал произвольной формы;
Скачок (изменение) амплитуды в импульсе
– на нагрузке 1 МОм 2 мВ…20 В (пик-пик)
– на нагрузке 50 Ом 1 мВ…10 В (пик-пик)
Частота импульсов манипуляции 1 мкГц…1 МГц
Параметры в режиме качания  частоты (свипирования)
Режим запуска Внутренний, внешний, ручной;
Режим свипирования Линейный, логарифмический;
Форма несущей Синус, прямоугольная, треугольная, прямоугольный импульс;
Начальная частота свипирования 1 мкГц…Fмакс, где Fмакс – максимальная частота для сигнала соответствующей формы и конкретной модели генератора
Конечная частота свипирования 1 мкГц…Fмакс, где Fмакс – максимальная частота для сигнала соответствующей формы и конкретной модели генератора
Время свипирования 0,001…1000 с
Время удержания конечной частоты 0,000…1000 с
Время возврата к начальной частоте 0,000…1000 с
Параметры в режиме пакетной модуляции (Bust)
Режим запуска Внутренний, внешний, ручной;
Форма несущей Синус, прямоугольная, треугольная, прямоугольный импульс, сигнал произвольной формы;
Количество периодов несущей в пакете 1…106 с дискретностью 1
Период следования пакетов 1 мкс…1000с с дискретностью 1 мкс
Начальная фаза несущей в пакете 0,0…360,0º  с дискретностью 0,1º

Общие данные генератора сигналов ПрофКип Г6-37:

  • Напряжение сети питания  – Переменное 100…240 В
  • Частота сети питания – 47…63 Гц
  • Максимальная потребляемая мощность – 30 ВА
  • Температура окружающей среды -0…40°С
  • Относительная влажность не более -80%
  • Корпус (ширина х высота х длинна) мм -260 х 110 х 385
  • Масса -4кг

Комплект поставки генератора сигналов ПрофКип Г6-37:

  • Генератор ПрофКиП Г6-37 -1шт
  • Кабель питания-1шт
  • Кабель интерфейсный USB и RS-232 -2шт
  • Руководство по эксплуатации с методикой поверки ПРШН.411621.001-2020  РЭ -1шт
