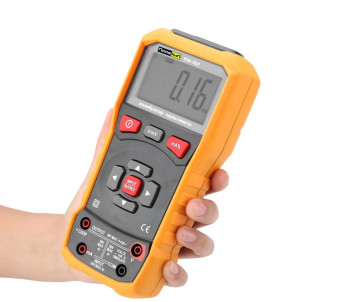

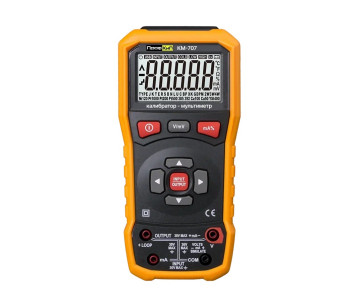

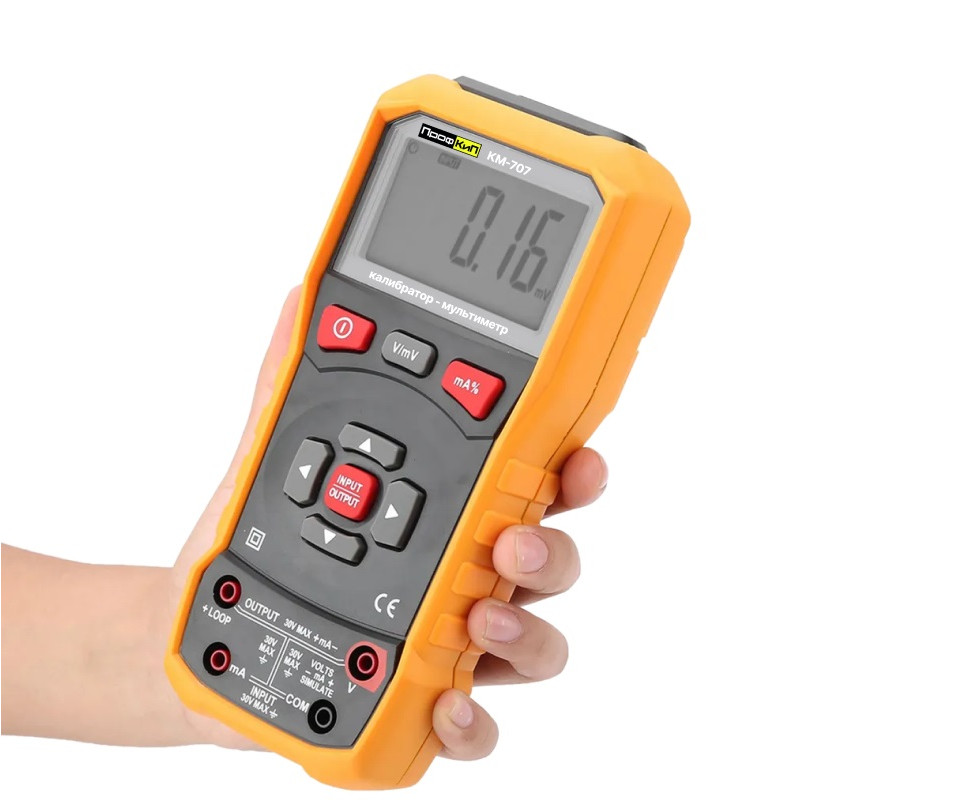

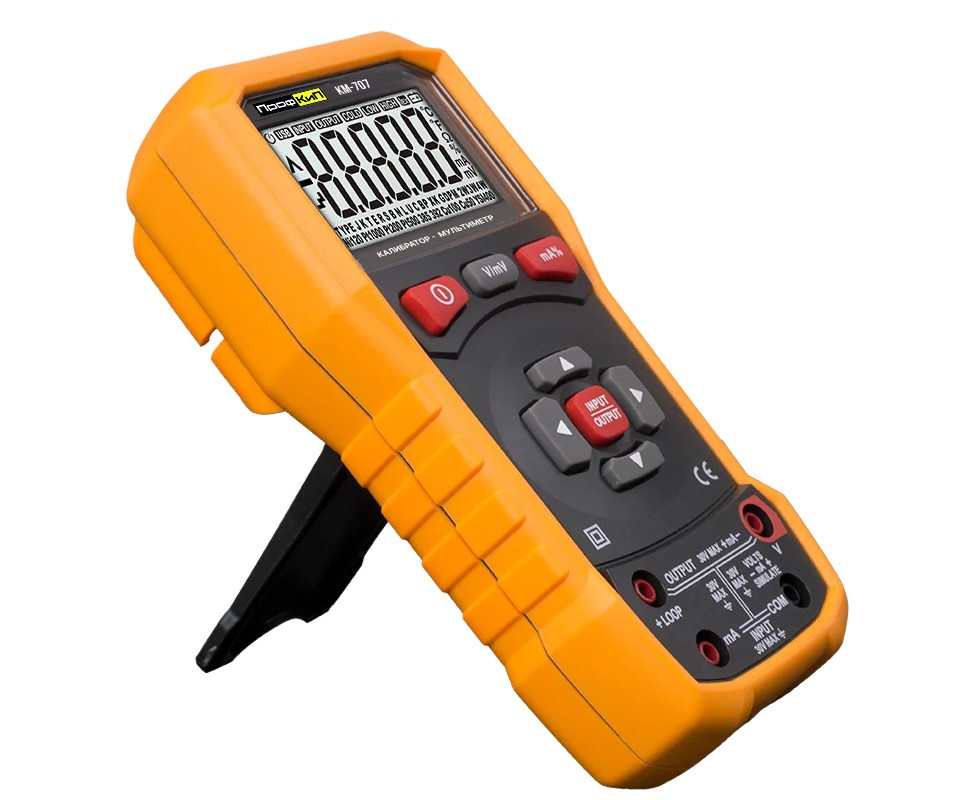

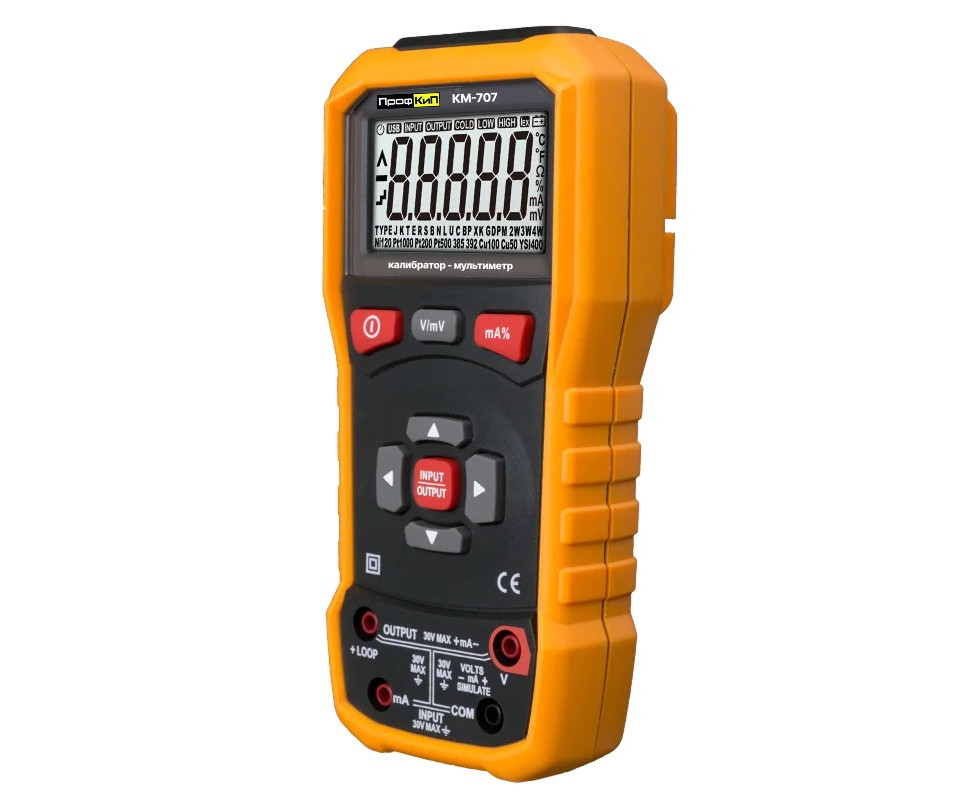

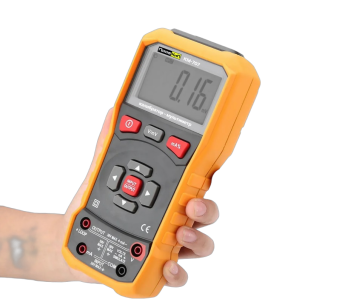

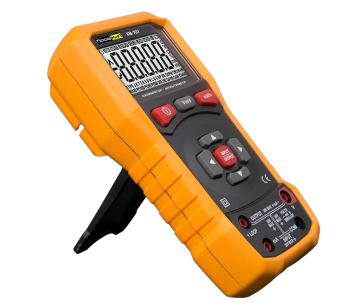

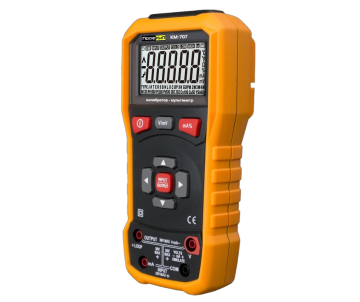

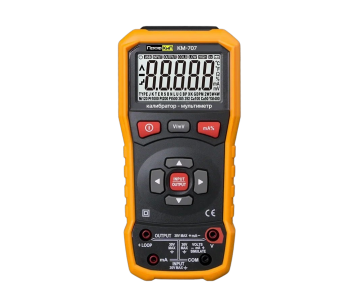

ПрофКиП КМ-707 калибратор-мультиметр
- ГОСРЕЕСТР СИ РФ 97355-25
- Технические условия 26.51.43.116-010-68134858-2024 ТУ
Сертификат PDF- Описание типа СИ
- Методика поверки
- Декларация о соответствии
| Назначение калибратора-мультиметра ПрофКиП КМ-707 | ||||
|
Калибраторы-мультиметры ПрофКиП К-707 предназначены для измерения и воспроизведения напряжения постоянного тока, силы постоянного тока. Приборы ПрофКиП КМ-707 предназначены для измерения и калибровки параметров датчиков и систем управления производственных предприятий, с целью поверки преобразователей данных датчиков. Приборы могут использоваться в качестве калибратора токовой петли, а также в качестве источника питания для токовой петли. |
||||
| Основные технические характеристики и особенности калибратора-мультиметра ПрофКиП КМ-707 | ||||
| Дисплей | LCD монохромный пяти разрядный |
|||
| Размер символа основного индикатора (мм) | 22 мм | |||
| Измерение и воспроизведение силы постоянного тока, мА | 0…24 | |||
| Измерение и воспроизведение силы напряжения постоянного тока, В | 0...10 | |||
| Индикатор разряда элементов питания | ||||
| Защита от перегрузки | ||||
| Автоматическое отключение питания | ||||
| Степень защиты | IP53 | |||
| Характеристики питания | 6 В 4 гальванических элементов типоразмера АА (LR6) по 1,5 В | |||
Метрологические калибратора-мультиметра ПрофКиП КМ-707 в режиме измерения параметров
| Метрологические характеристики калибраторов-мультиметров в режиме измерения напряжения постоянного тока | ||||
| Модификация | Предел измерений | Разрешение (r) | Предел допускаемой основной погрешности | |
| КМ-707 | 0,00…100,00 мВ | 0,01 мВ | ± (0,02 х 10-2 Ux + 0,02) мВ | |
| 0,000…11,000 В | 0,001 В | ± (0,02 х 10-2 Ux + 0,002) В | ||
| Где Ux – значение измеренного напряжения постоянного тока | ||||
| Метрологические характеристики калибраторов-мультиметров в режиме измерения силы постоянного тока. | ||||
| КМ-707 | 0,000…24,000 мА | 0,001 мА | ± (0,015 х 10-2 Ix + 0,004) мА | |
| Где Ix – значение измеренной силы постоянного тока | ||||
Метрологические калибратора-мультиметра ПрофКиП КМ-707 в режиме воспроизведения параметров
| Модификация | Предел измерений | Разрешение (r) | Предел допускаемой основной погрешности | |
| Метрологические характеристики калибраторов-мультиметров в режиме воспроизведения напряжения постоянного тока | ||||
| КМ-707 | 0,00…100,00 мВ | 0,01 мВ | ± (0,02 х 10-2 Ux + 0,02) мВ | |
| 0,000…10,000 В | 0,001 В | ± (0,02 х 10-2 Ux + 0,002) В | ||
| Где Ux – значение напряжения постоянного тока на выходе прибора | ||||
| Метрологические характеристики калибраторов-мультиметров в режиме воспроизведения напряжения постоянного тока | ||||
| КМ-707 | 0,000…24,000 мА | 0,001 мА | ± (0,015 х 10-2 Ix + 0,004) мА | |
| Где Ix – значение силы постоянного тока на выходе прибора | ||||
| Принцип действия калибратора-мультиметра ПрофКиП КМ-707 | ||||
| Калибраторы представляют собой портативные переносные измерительные прибо-ры, выполненные в пластиковом корпусе, имеющих защиту от внешних воздействий. Принцип действия основан на аналогово-цифровом преобразовании измеряемых физиче-ских величин и цифро-аналоговом формировании выходных сигналов. Управление процессом формирования/измерения и выводом информации на жидкокристаллический дисплей осуществляется с помощью встроенного микропроцессора. Выбор режимов работы осуществляется при помощи кнопочной пылезащищённой клавиатуры. |
||||
| Основные технические данные калибратора-мультиметра ПрофКиП КМ-707 | ||||
| Условия эксплуатации: | ||||
| - температура окружающей среды, °С | 0…40°С (273…313К) |
|||
| - относительная влажность %, не более | 80 | |||
| Питание | 6 В 4 гальванических элементов типоразмера АА (LR6) по 1,5 В | |||
| Габариты (длина × ширина × высота), мм, не более: | 194х94х54 | |||
| Масса, кг, не более: | 0,45 кг (с элементами питания) | |||
| Комплект поставки калибратора-мультиметра ПрофКиП КМ-707 | ||||
| Калибратор ПрофКиП КМ-707 | 1 шт | |||
| Мягкий кейс для переноски | 1 шт | |||
| Измерительные провода | 1 пара | |||
| Руководство по эксплуатации | 1 шт | |||
| Методика поверки на бумажном либо электронном носителе | 1 шт | |||
| Упаковка | 1 шт | |||
