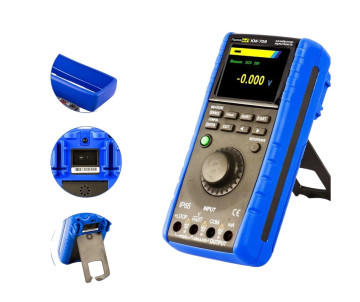

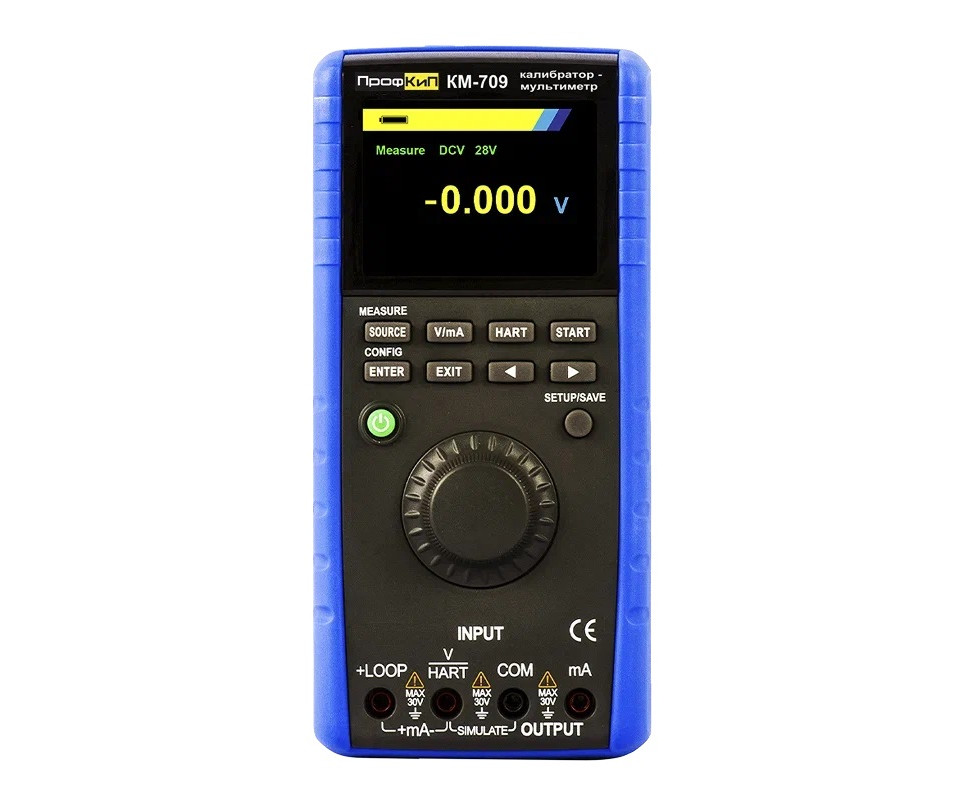

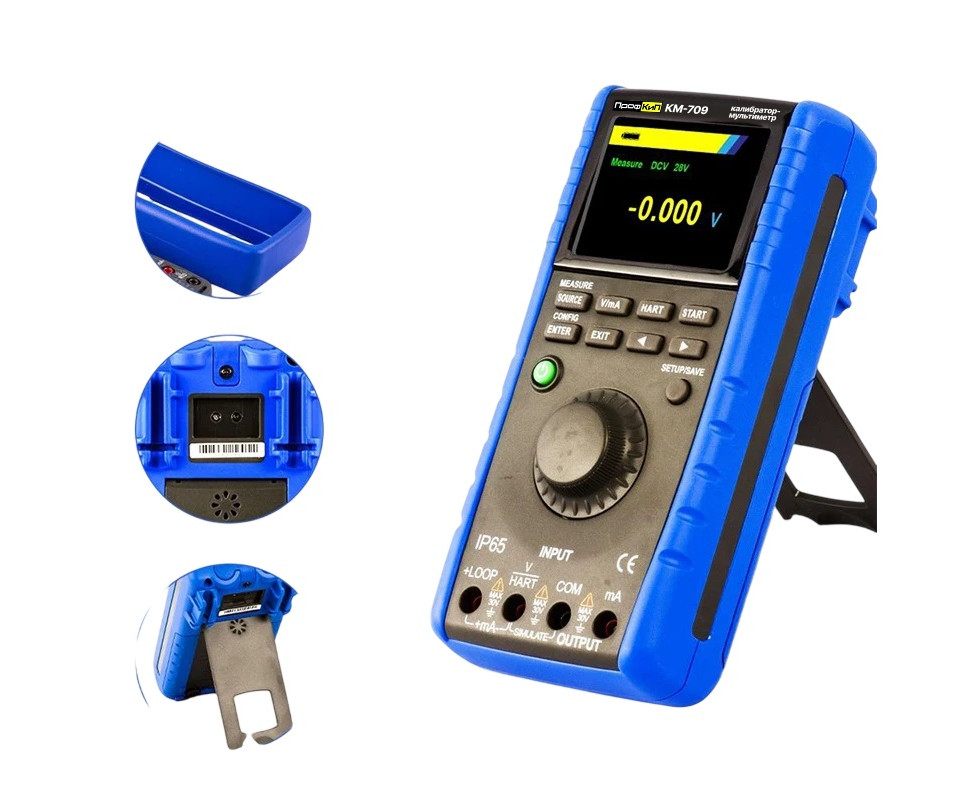

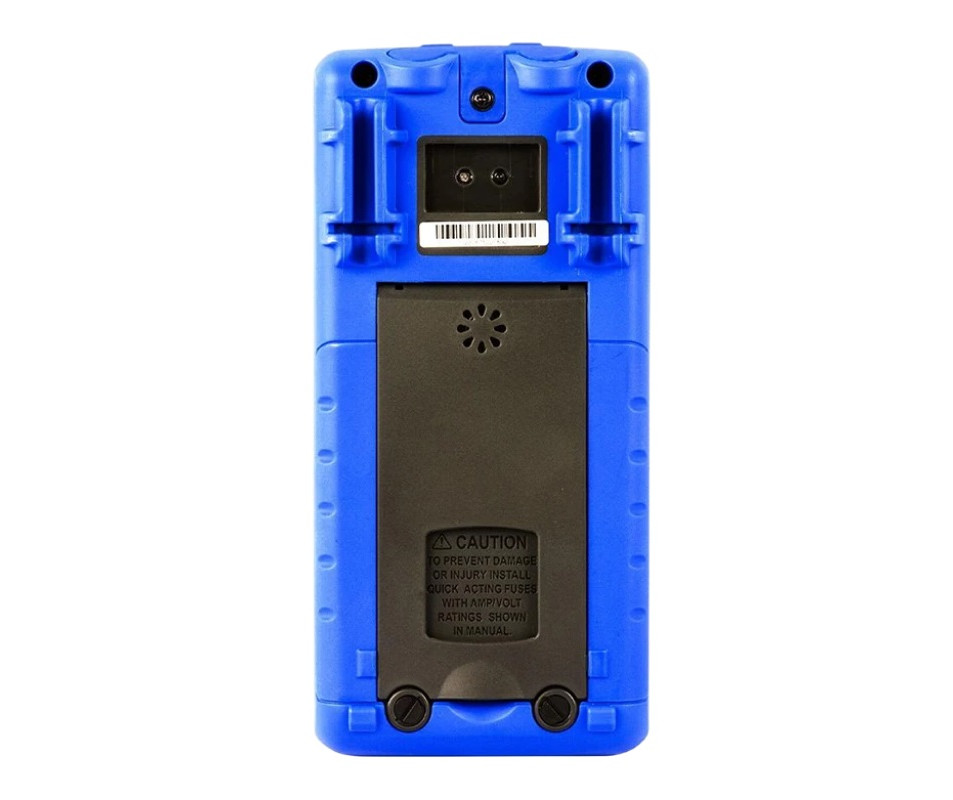

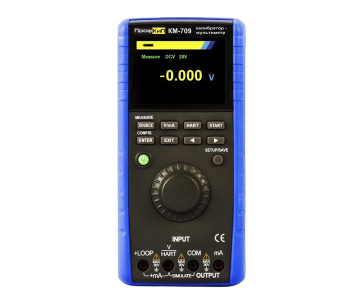

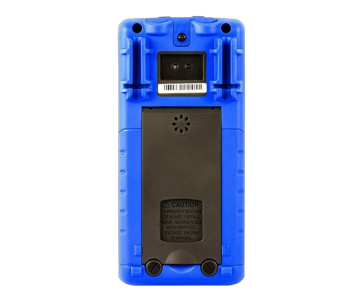

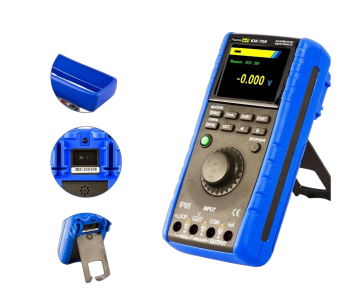

ПрофКиП КМ-709 калибратор-мультиметр
- ГОСРЕЕСТР СИ РФ 97355-25 действителен до 29.12.2030
- Технические условия 26.51.43.116-010-68134858-2024 ТУ
Сертификат PDF- Описание типа СИ
- Методика поверки
- Декларация о соответствии
Назначение калибратора-мультиметра ПрофКиП КМ-709
Калибраторы-мультиметры ПрофКиП КМ-709 предназначены для измерения и калибровки (воспроизведения) параметров датчиков, клапанов и систем управления производственных предприятий, с целью поверки преобразователей данных датчиков. Калибратор оснащены функцией обмена данных по протоколу HART и поддерживают общепринятые команды вышеуказанного протокола. Прибор могут использоваться в качестве калибратора токовой петли, а также генерировать элек-тропитание постоянного тока. Основные функции прибора – воспроизведение и измерение силы постоянного тока в диапазонах промышленных датчиков и преобразователей и измерения напряжения постоянного тока.
Основные технические характеристики и особенности калибратора-мультиметра ПрофКиП КМ-709
|
Дисплей |
TFT графический цветной. |
|||
|
Разрядность цифрового индикатора |
5 разрядов, максимальные показания 30000 |
|||
|
Измерение и воспроизведение силы постоянного тока |
||||
|
Измерение напряжения постоянного тока |
||||
|
Возможность работы по протоколу HART |
||||
|
Индикатор разряда элементов питания |
||||
|
Возможность работы в качестве дополнительного источника питания для датчиков разного типа |
||||
|
Возможность ступенчатого и плавного изменения выходного параметра за установленное время и с установленной скоростью |
||||
|
Автоматическое отключение питания |
||||
|
Степень защиты |
IP53 |
|||
Метрологические калибратора-мультиметра ПрофКиП КМ-709 в режиме измерения параметров
| Метрологические характеристики калибраторов-мультиметров в режиме измерения напряжения постоянного тока | ||||
| Модификация | Предел измерений | Разрешение (r) | Предел допускаемой основной погрешности | |
| КМ-709 | -2,000…28,000 В | 0,001 В | ± (0,01 х 10-2 Ux + 0,28) В | |
| Где Ux – значение измеренного напряжения постоянного тока | ||||
| Метрологические характеристики калибраторов-мультиметров в режиме измерения силы постоянного тока. | ||||
| КМ-709 | -4,000…33,000 мА | 0,001 мА | ± (0,01 х 10-2 Ix + 0,33) мА | |
| Где Ix – значение измеренной силы постоянного тока | ||||
Метрологические калибратора-мультиметра ПрофКиП КМ-709 в режиме воспроизведения параметров
| Модификация | Предел измерений | Разрешение (r) | Предел допускаемой основной погрешности | |
| Метрологические характеристики калибраторов-мультиметров в режиме воспроизведения напряжения постоянного тока | ||||
| КМ-709 | 0,000…22,000 мА | 0,001 мА | ± (0,01 х 10-2 Ix + 0,22) мА | |
| Где Ix – значение силы постоянного тока на выходе прибора | ||||
Принцип действия калибратора-мультиметра ПрофКиП КМ-709
Принцип действия основан на аналогово-цифровом преобразовании измеряемых физических величин и цифро-аналоговом формировании выходных сигналов. Управление процессом формирования/измерения и выводом информации на жид-кокристаллический дисплей осуществляется с помощью встроенного микропроцессора. Выбор режимов работы осуществляется при помощи кнопочной пылезащищённой клавиатуры. Для оперативного изменения параметров и перемещения по меню в калибраторе предусмотрен N-кодер в виде вращающейся рукоятки.
Основные технические данные калибратора-мультиметра ПрофКиП КМ-709
| Условия эксплуатации: | ||||
| - температура окружающей среды, °С | 0…40°С (273…313К) |
|||
| - относительная влажность %, не более | 80 | |||
| Питание | 6 В, 4 гальванических элементов типоразмера АА (LR6) по 1,5 В,либо от адаптера питания 6В/1А | |||
| Габариты (длина × ширина × высота), мм, не более: | 206х97х60 | |||
| Масса, кг, не более: | 0,6 кг (с элементами питания) | |||
Комплект поставки калибратора-мультиметра ПрофКиП КМ-709
| Калибратор ПрофКиП КМ-709 | 1 шт | |||
| Сумка для переноски | 1 шт | |||
| Измерительные провода | 2 пары | |||
| Измерительные щупы | 1 пара | |||
| Зажимы «крокодил» | 2 пары | |||
| Руководство по эксплуатации | 1 шт | |||
| Методика поверки на бумажном либо электронном носителе | 1 шт | |||
| Упаковка | 1 шт | |||
