ПрофКиП М3-56/1 ваттметр поглощаемой мощности

Назначение ваттметра поглощаемой мощности ПрофКиП М3-56/1

Ваттметр поглощаемой мощности ПрофКиП М3-56/1 предназначен для измерений среднего значения мощности непрерывных и импульсно-модулированных сигналов.

Описание средства измерений ПрофКиП М3-56/1

Принцип действия ваттметра основан на преобразовании СВЧ мощности в тепловой вид энергии и измерении образуемой на выходе преобразователя приемного коаксиального (ППК) термоэлектродвижущей силы (термо-ЭДС), которая пропорциональна подведенной к нему мощности СВЧ сигнала

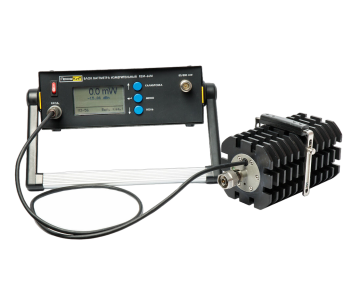

Конструктивно ваттметр поглощаемой мощности ПрофКиП М3-56/1 состоит из:

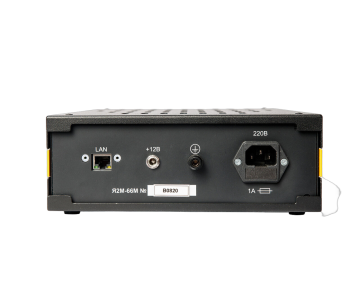

1. Блока измерительного (БИ) ПрофКиП Я2М-66М
2. Преобразователя приемного коаксиального ППК ПрофКиП М3-56/1

Схема пломбирования от несанкционированного доступа и место нанесения знака утверждения типа приведены на Рисунке 1 и Рисунке 5 официального документа [cite: 28, 38]. Знак утверждения типа также наносится на титульный лист руководства по эксплуатации типографским способом и в виде голографической наклейки на тыльной стороне измерительного блока.

 Метрологические характеристики модификации ПрофКиП М3-56/1

• Диапазон рабочих частот: от 0 до 10 ГГц
• Диапазон измерений мощности: от 1·10^-2 до 20 Вт
• Коэффициент стоячей волны напряжения (КСВН), не более: 1,4
• Пределы допускаемой относительной погрешности измерений мощности: ±[4 + 0,1(Pк/Px - 1)]
  где Рк — верхний предел измерений мощности (зависит от поддиапазона измерений), Вт; Рх — значение измеряемой мощности, Вт

Технические характеристики ваттметра поглощаемой мощности ПрофКиП М3-56/1

• Соединитель входа: Тип III «вилка»
• Масса компонентов, не более:
  • Блок измерительный БИ ПрофКиП Я2М-66М: 3,6 кг
  • Преобразователь ППК ПрофКиП М3-56/1: 1,5 кг
• Габаритные размеры:
  • Блок измерительный БИ ПрофКиП Я2М-66М: 235 х 325 х 95 мм
  • Преобразователь ППК ПрофКиП М3-56/1: 185 х 110 х 110 мм
• Рабочие условия применения:
  • Температура окружающего воздуха: от +10°C до +40°C
  • Относительная влажность воздуха при температуре +20°C: не более 90%
• Средняя наработка на отказ: не менее 12 000 ч

Программное обеспечение (ПО) ваттметра поглощаемой мощности ПрофКиП М3-56/1

Программное обеспечение предназначено для работы с ваттметром и не может быть использовано отдельно от его измерительно-вычислительной платформы. ПО реализовано без выделения метрологически значимой част. Влияние ПО не приводит к выходу метрологических характеристик за пределы допускаемых значений.

• Уровень защиты ПО: «высокий» в соответствии с Р 50.2.077-2014
• Идентификационное наименование ПО: FW Я2М-66M-1
• Номер версии ПО: не ниже v. 3.1.1
• Цифровой идентификатор ПО (контрольная сумма MD5): 4A026074B027B173D354D66ABB9B114C9B114C.

Комплектность средства измерений для модификации М3-56/1

1. Ваттметр поглощаемой мощности в составе:
   • Блок измерительный (БИ) ПрофКиП Я2М-66М (обозначение ПРШН 411613.011) — 1 шт.
   • Преобразователь приемный коаксиальный ППК ПрофКиП М3-56/1 (обозначение ПРШН 434839.012-01) — 1 шт.
2. Кабель сетевой с заземлением IEC-320-C14 — 1 шт.
3. Комплект запасных частей [cite: 69]:
   • Вставка плавкая ВП2Б-1В 1,0 А 250 В (ОЮ 0.481.005 ТУ) — 2 шт.
4. Эксплуатационная документация:
   • Руководство по эксплуатации (ПРШН 411151.018 РЭ) — 1 экз.
   • Формуляр (ПРШН 411151.018 ФО) — 1 экз.
5. Методика поверки (РТ-МП-4976-441-2017) — 1 экз.
6. Упаковка:
   • Ящик укладочный ПРШН 411161.120 — 1 шт.
   • Ящик укладочный ПРШН 411161.120-03 — 1 шт.* (входит в комплект в зависимости от условий поставки).

Поверка ваттметра поглощаемой мощности ПрофКиП М3-56/1

Осуществляется по документу РТ-МП-4976-441-2017 «ГСИ. Ваттметры поглощаемой мощности ПрофКиП М3-51, ПрофКиП М3-54, ПрофКиП М3-56. Методика поверки», утвержденному ФБУ «Ростест-Москва» 04 декабря 2017 года.

Основные средства поверки:

• Калибратор мощности СВЧ NRPC18 (рег. № 54535-13);
• Генератор сигналов СВЧ R&S SMF100A (рег. № 39089-08);
• Аттенюатор RBU100 (рег. № 50192-12);
• Анализатор цепей векторный ZVA50.

Знак поверки наносится на свидетельство о поверке.
