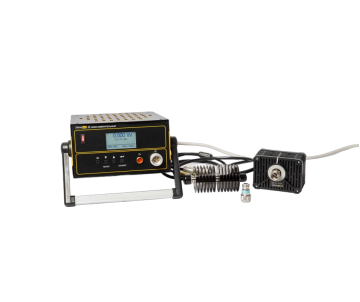

ПрофКиП М3-99М Ваттметр Поглощаемой Мощности + М3-93
ГОСРЕЕСТР

ПрофКиП М3-99М Ваттметр Поглощаемой Мощности + М3-93

  • Стоимость без НДС: 866813₽

поверка включена в стоимость

Купить

Внимание! LAN-порт идет в комплекте ко всем модификациям к ПрофКИП М3-99 БЕСПЛАТНО.

Цена зависит от типа и количества выбранных преобразователей приемных коаксиальных и аттенюаторов

Назначение ваттметра поглощаемой мощности ПрофКиП М3-99М

Ваттметр поглощаемой мощности предназначен для измерения среднего значения мощности непрерывных и импульсно-модулированных сигналов в диапазоне частот от 0 до 17,85 ГГц.

Ваттметр состоит из унифицированного блока измерительного (БИ) ПРШН411613.001 и индивидуальных преобразователей приемных коаксиальных (далее – ППК) с соединительным кабелем.

Ваттметр поставляется с ППК: ППК М3-90; ППК М3-93; ППК М3-95  (в комплект ваттметра указанные преобразователи могут входить в различных сочетаниях в зависимости от условий поставки).

Допускается применение с БИ ПРШН411613.001 следующих преобразователей: 3.469.009 из комплекта ваттметра М3-90; 3.469.011 из комплекта ваттметра М3-93; 3.469.013 из комплекта ваттметра М3-95.

Особенности и преимущества ваттметра поглощаемой мощности ПрофКиП М3-99М



  • Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха в пределах рабочих температур, не превышает ±1% на каждые 10°С изменения температуры, для ППК М3-90, ППК М3-93, ППК М3-95
  • Максимальное время установления показаний ваттметра, в режиме автоматического переключения поддиапазонов измерения, в зависимости от типа ППК, составляет:
  1. 15 с для ППК М3-90;
  2. 30 с для ППК М3-93, ППК  М3-95.
  • Время сохранения калибровки не менее 4 ч.
  • Электрическое сопротивление изоляции цепи питания ваттметра относительно корпуса должно быть не менее:
  1. в нормальных климатических условиях – 20 МОм
  2. при повышенной температуре окружающего воздуха – 5 МОм
  3. при повышенной влажности окружающего воздуха –2 МОм
  • На дисплее БИ отображается информация о типе используемого преобразователя при подключении ППК
  • Ваттметр обеспечивает самодиагностирование на уровне функциональных узлов
  • Ваттметр допускает непрерывную работу в течение 16 часов в рабочих условиях с сохранением своих технических характеристик
  • Время установления рабочего режима: 10 мин.
  • Встроенный LAN-порт
  • Прибор полностью совместим с сетями стандарта 10/100/1000Base-T Networks IEEE 802.3


Основные технические характеристики ваттметра поглощаемой мощности ПрофКиП М3-99М



Допускается применение Аттенюаторов ПрофКиП серии АТТ для увеличении измеряемой мощности:

 Наименование   Макс. мощность, Вт   Ослабление, dB   Рабочая частота, ГГц
 АТТ-10-20  10  20  0-18
 АТТ-50-20  50  20  0-18
 АТТ-100-10  100  10  0-18
 АТТ-200-20  200  20  0-18
 АТТ-500-20  500  20  0-5
 АТТ-1000-20  1000  20  0-2,5

Ваттметр поглощаемой мощности М3-99М применяется в качестве самостоятельного средства измерения, а также в составе автоматизированных систем с управлением от ПЭВМ через сетевой интерфейс Ethernet.

Гарантированными считают технические характеристики, приводимые с допусками или предельными значениями. Значения величин без допусков являются справочными.

Диапазон частот, диапазон и пределы погрешности измерения мощности ваттметром в зависимости от типа преобразователя приемного коаксиального:

 Тип ППК  Предельное значение погрешности
 диапазон частот, ГГц  %
 ППК М3-90  0,02 – 12,00  ±[4 + 0.1 (Рк/ Рх - 1)%
 свыше 12,00 – 17, 85  ±[6 + 0.1 (Рк/ Рх - 1)%
 ППК М3-93  0 – 12,00  ±[4 + 0.1 (Рк/ Рх - 1)%
 свыше 12,00 – 17, 85  ±[6 + 0.1 (Рк/ Рх - 1)%
 ППК М3-95  0 – 12,00  ±[4 + 0.1 (Рк/ Рх - 1)%
 свыше 12,00 – 17, 85  ±[6 + 0.1 (Рк/ Рх - 1)%
 где Рк – верхний предел измерений мощности (зависит от поддиапазона измерения), Вт;
 Рх – значение измеряемой мощности, Вт.

Диапазоны измеряемой мощности для различных типов ППК:

 Серия ППК   Диапазон измерения мощности, Вт
 ППК М3-90  от 1х10-7 до 1х10-2
 ППК М3-93  от 1х10-4 до 1
 ППК М3-95  от 1х10-2 до 10

Поддиапазоны измерений мощности для различных типов ППК:

 ППК  Номер поддиапазона   Диапазон измеряемой мощности, Вт
 ППК М3-90   1-ый поддиапазон  от 1х10-7 до 3х10-4
 2-ой поддиапазон  от 3х10-4 до 3х10-3
 3-ий поддиапазон  от 3х10-3 до 1х10-2
 ППК М3-93  1-ый поддиапазон  от 1х10-4 до 3х10-2
 2-ой поддиапазон  от 3х10-2 до 0,3
 3-ий поддиапазон  от 0,3 до 1
 ППК М3-95  1-ый поддиапазон  от 1х10-2 до 0,3
 2-ой поддиапазон  от 0,3 до 3
 3-ий поддиапазон  от 3 до 10

Волновое сопротивление СВЧ входа ваттметра составляет 50 Ом при работе с ППК М3-90, ППК М3-93, ППК М3-95.

Присоединительные размеры СВЧ разъемов ППК М3-90, ППК М3-93, ППК М3-95, соответствуют ГОСТ 13317-89. Тип соединения: III В вариант I.

Коэффициент стоячей волны по напряжению (КСВН):

 Тип ППК  Коэффициент стоячей волны по напряжению (КСВН)
 ГГц  КСВН
 ППК М3-90  0,02 - 12,00  не более 1,3
 свыше 12,00 - 17,85  не более 1,4
 ППК М3-93  0 - 3,00  не более 1,2
 свыше 3,00 - 12,00  не более 1,3
 свыше 12,00 - 17,85  не более 1,4
 ППК М3-95   0 - 3,00  не более 1,2
 свыше 3,00 - 12,00  не более 1,3
 свыше 12,00 - 17,85  не более 1,4

Условия окружающей среды ваттметра поглощаемой мощности ПрофКиП М3-99М



Ваттметр поглощаемой мощности соответствует требованиям ГОСТ 22261. По условиям эксплуатации ваттметр относится к группе 2 ГОСТ 22261 с диапазоном рабочих температур окружающей среды от 10 до 35 °С.

По устойчивости и прочности к воздействию механических факторов прибор соответствует ребованиям, установленным для приборов группы 2 ГОСТ 22261.

По устойчивости и прочности к воздействию климатических факторов прибор соответствует требованиям, установленным для приборов группы 2 ГОСТ 22261 с диапазоном рабочих температур окружающей среды от 10 до 35°С и предельными температурами окружающей среды при транспортировании от минус 25 до 50°С.

Нормальные условия применения ваттметра поглощаемой мощности ПрофКиП М3-99М

  • Температура окружающей среды, °С: 23 ±5
  • Относительная влажность воздуха, %: до 80
  • Атмосферное давление, кПа (мм рт. ст.): от 84 до 106 (от 630 до 795)
  • Напряжение сети, В: 220 ±4,4
  • Частота сети, Гц: 50 ±0,5
  • Содержание гармоник, %: до 5

Рабочие условия применения ваттметра поглощаемой мощности ПрофКиП М3-99М

  • Температура окружающей среды, °С: от 10 до 35
  • Относительная влажность воздуха при температуре 25°С, %: до 80
  • Атмосферное давление, кПа (мм рт. ст.): от 70 до 106,7 (от 537 до 800)

Предельные условия хранения и транспортирования ваттметра поглощаемой мощности ПрофКиП М3-99М

  • Нижняя предельная температура окружающей среды, °С: минус 25
  • Верхняя предельная температура окружающей среды, °С: 50
  • Относительная влажность воздуха при температуре 25 °С, %: 95
  • Общие данные ваттметра поглощаемой мощности

Общие данные ваттметра поглощаемой мощности ПрофКиП М3-99М



  • Питание ваттметра осуществляется от сети переменного тока напряжением 220 В ± 22 с частотой 50 Гц ±0,5
  • Мощность, потребляемая ваттметром от сети питания при номинальном напряжении, не более 30 Вт
  • Наработка на отказ: не мене 12000 ч.
  • Гамма-процентный ресурс: не менее 10000 ч при γ = 90%
  • Гамма-процентный срок службы: не менее 15 лет при γ = 90%
  • Гамма-процентный срок сохраняемости: не менее 10 лет в отапливаемых хранилищах или 7 лет в неотапливаемых хранилищах при γ = 90%
  • Среднее время восстановления: не более 8 ч.
  • Вероятность отсутствия скрытых отказов: не менее 0,9 за межповерочный интервал 12 мес. при среднем коэффициенте использования 0,04
  • Габаритные размеры, вес БИ: 225х305х130 мм, 4,900 кг
  • Габаритные размеры, вес ППК М3-90: ø45х95, 0,410 кг
  • Габаритные размеры, вес ППК М3-93: ø45х95, 0,430 кг
  • Габаритные размеры, вес ППК М3-95: 117х95х90, 0,750 кг

Комплект поставки ваттметра поглощаемой мощности ПрофКиП М3-99М



 Наименование, тип  Обозначение  Количество  Примечание
 1. Ваттметр поглощаемой
 мощности М3-99М в составе:
 ПРШН411151.118  1
 - блок измерительный (БИ)  ПРШН411613.001  1
 - ППК М3-90  ПРШН434849.001-1  1  *
 - ППК М3-93  ПРШН434839.004-1  1  *
 - ППК М3-95  ПРШН434839.005-1  1  *
 1.1 Аттенюатор  ПРШН434821.хх **  **  **
 1.2 Переход коаксиальный  **  **  **
 2. Кабель сетевой с заземлением  IEC-320-C14  1
 3. Комплект запасных частей:
 - вставка плавкая ВП2Б-1В
 1,0 А 250 В
 ОЮ0.481.005ТУ  2
 4. Эксплуатационная документация:
 - руководство по эксплуатации  ПРШН411151.118 РЭ  1
 - формуляр  ПРШН411151.118 ФО  1
 - методика поверки  ПРШН411151.118 МП  1
 5. Упаковка:
 - ящик укладочный  ПРШН411161.131  1  **
 - ящик укладочный  ПРШН411161.132-1  1  **
 *В комплект ваттметра указанные преобразователи могут входить в различных сочетаниях в зависимости от условий поставки.
 **В комплект ваттметра указанные позиции могут входить в зависимости от условий поставки.
