ПрофКиП М3-99М Ваттметр Поглощаемой Мощности (полный комплект)
ГОСРЕЕСТР

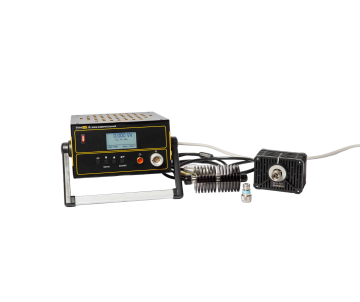

ПрофКиП М3-99М Ваттметр Поглощаемой Мощности (полный комплект)

  • Стоимость без НДС: 1518863₽

поверка включена в стоимость

Купить

Внимание! LAN-порт идет в комплекте ко всем модификациям к ПрофКИП М3-99 БЕСПЛАТНО.

Назначение ваттметра поглощаемой мощности ПрофКиП М3-99М

Ваттметр поглощаемой мощности предназначен для измерения среднего значения мощности непрерывных и импульсно-модулированных сигналов в диапазоне частот от 0 до 17,85 ГГц.
Ваттметр состоит из унифицированного блока измерительного (БИ) ПРШН411613.001 и индивидуальных преобразователей приемных коаксиальных (далее – ППК) с соединительным кабелем.
Ваттметр поставляется с ППК: ППК М3-90; ППК М3-93; ППК М3-95  (в комплект ваттметра указанные преобразователи могут входить в различных сочетаниях в зависимости от условий поставки).
Допускается применение с БИ ПРШН411613.001 следующих преобразователей: 3.469.009 из комплекта ваттметра М3-90; 3.469.011 из комплекта ваттметра М3-93; 3.469.013 из комплекта ваттметра М3-95.

Особенности и преимущества ваттметра поглощаемой мощности ПрофКиП М3-99М

  • Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха в пределах рабочих температур, не превышает ±1% на каждые 10°С изменения температуры, для ППК М3-90, ППК М3-93, ППК М3-95
  • Максимальное время установления показаний ваттметра, в режиме автоматического переключения поддиапазонов измерения, в зависимости от типа ППК, составляет:
      – 15 с для ППК М3-90;
      – 30 с для ППК М3-93, ППК  М3-95.
  • Время сохранения калибровки не менее 4 ч.
  • Электрическое сопротивление изоляции цепи питания ваттметра относительно корпуса должно быть не менее:
      – в нормальных климатических условиях – 20 МОм
      – при повышенной температуре окружающего воздуха – 5 МОм
      – при повышенной влажности окружающего воздуха –2 МОм
  • На дисплее БИ отображается информация о типе используемого преобразователя при подключении ППК
  • Ваттметр обеспечивает самодиагностирование на уровне функциональных узлов
  • Ваттметр допускает непрерывную работу в течение 16 часов в рабочих условиях с сохранением своих технических характеристик
  • Время установления рабочего режима: 10 мин.
  • Встроенный LAN-порт
  • Прибор полностью совместим с сетями стандарта 10/100/1000Base-T Networks IEEE 802.3
 Основные технические характеристики ваттметра поглощаемой мощности ПрофКиП М3-99М
Допускается применение Аттенюаторов ПрофКиП серии АТТ для увеличении измеряемой мощности:

 Наименование

 Макс. мощность, Вт

 Ослабление, dB

 Рабочая частота, ГГц

 АТТ-10-20

 10

 20

 0-18

 АТТ-50-20

 50

 20

 0-18

 АТТ-100-10

 100

 10

 0-18

 АТТ-200-20

 200

 20

 0-18

 АТТ-500-20

 500

 20

 0-5

 АТТ-1000-20

 1000

 20

 0-2,5

Ваттметр поглощаемой мощности М3-99М применяется в качестве самостоятельного средства измерения, а также в составе автоматизированных систем с управлением от ПЭВМ через сетевой интерфейс Ethernet.
Гарантированными считают технические характеристики, приводимые с допусками или предельными значениями. Значения величин без допусков являются справочными.
Диапазон частот, диапазон и пределы погрешности измерения мощности ваттметром в зависимости от типа преобразователя приемного коаксиального:
 Тип ППК
 Предельное значение погрешности
 диапазон частот, ГГц
 %
 ППК М3-90
 0,02 – 12,00
 ±[4 + 0.1 (Рк/ Рх - 1)%
 свыше 12,00 – 17, 85
 ±[6 + 0.1 (Рк/ Рх - 1)%
 ППК М3-93
 0 – 12,00
 ±[4 + 0.1 (Рк/ Рх - 1)%
 свыше 12,00 – 17, 85
 ±[6 + 0.1 (Рк/ Рх - 1)%
 ППК М3-95
 0 – 12,00
 ±[4 + 0.1 (Рк/ Рх - 1)%
 свыше 12,00 – 17, 85
 ±[6 + 0.1 (Рк/ Рх - 1)%
 где Рк – верхний предел измерений мощности (зависит от поддиапазона измерения), Вт;
 Рх – значение измеряемой мощности, Вт.

Диапазоны измеряемой мощности для различных типов ППК:
 Серия ППК
 Диапазон измерения мощности, Вт
 ППК М3-90
 от 1х10-7 до 1х10-2
 ППК М3-93
 от 1х10-4 до 1
 ППК М3-95
 от 1х10-2 до 10
Поддиапазоны измерений мощности для различных типов ППК:
 ППК
 Номер поддиапазона
 Диапазон измеряемой мощности, Вт
 ППК М3-90
 1-ый поддиапазон
 от 1х10-7 до 3х10-4
 2-ой поддиапазон
 от 3х10-4 до 3х10-3
 3-ий поддиапазон
 от 3х10-3 до 1х10-2
 ППК М3-93
 1-ый поддиапазон
 от 1х10-4 до 3х10-2
 2-ой поддиапазон
 от 3х10-2 до 0,3
 3-ий поддиапазон
 от 0,3 до 1
 ППК М3-95
 1-ый поддиапазон
 от 1х10-2 до 0,3
 2-ой поддиапазон
 от 0,3 до 3
 3-ий поддиапазон
 от 3 до 10

Волновое сопротивление СВЧ входа ваттметра составляет 50 Ом при работе с ППК М3-90, ППК М3-93, ППК М3-95.
Присоединительные размеры СВЧ разъемов ППК М3-90, ППК М3-93, ППК М3-95, соответствуют ГОСТ 13317-89. Тип соединения: III В вариант I.

Коэффициент стоячей волны по напряжению (КСВН):
 Тип ППК
 Коэффициент стоячей волны по напряжению (КСВН)
 ГГц
 КСВН
 ППК М3-90
 0,02 - 12,00
 не более 1,3
 свыше 12,00 - 17,85
 не более 1,4
 ППК М3-93
 0 - 3,00
 не более 1,2
 свыше 3,00 - 12,00
 не более 1,3
 свыше 12,00 - 17,85
 не более 1,4
 ППК М3-95
 0 - 3,00
 не более 1,2
 свыше 3,00 - 12,00
 не более 1,3
 свыше 12,00 - 17,85
 не более 1,4

Условия окружающей среды ваттметра поглощаемой мощности ПрофКиП М3-99М

Ваттметр поглощаемой мощности соответствует требованиям ГОСТ 22261. По условиям эксплуатации ваттметр относится к группе 2 ГОСТ 22261 с диапазоном рабочих температур окружающей среды от 10 до 35 °С.
По устойчивости и прочности к воздействию механических факторов прибор соответствует ребованиям, установленным для приборов группы 2 ГОСТ 22261.
По устойчивости и прочности к воздействию климатических факторов прибор соответствует требованиям, установленным для приборов группы 2 ГОСТ 22261 с диапазоном рабочих температур окружающей среды от 10 до 35°С и предельными температурами окружающей среды при транспортировании от минус 25 до 50°С.



Нормальные условия применения ваттметра поглощаемой мощности ПрофКиП М3-99М

• Температура окружающей среды, °С: 23 ±5
• Относительная влажность воздуха, %: до 80
• Атмосферное давление, кПа (мм рт. ст.): от 84 до 106 (от 630 до 795)
• Напряжение сети, В: 220 ±4,4
• Частота сети, Гц: 50 ±0,5
• Содержание гармоник, %: до 5

Рабочие условия применения ваттметра поглощаемой мощности ПрофКиП М3-99М

• Температура окружающей среды, °С: от 10 до 35
• Относительная влажность воздуха при температуре 25°С, %: до 80
• Атмосферное давление, кПа (мм рт. ст.): от 70 до 106,7 (от 537 до 800)

Предельные условия хранения и транспортирования ваттметра поглощаемой мощности ПрофКиП М3-99М

• Нижняя предельная температура окружающей среды, °С: минус 25
• Верхняя предельная температура окружающей среды, °С: 50
• Относительная влажность воздуха при температуре 25 °С, %: 95
Общие данные ваттметра поглощаемой мощности

Общие данные ваттметра поглощаемой мощности ПрофКиП М3-99М

• Питание ваттметра осуществляется от сети переменного тока напряжением 220 В ± 22 с частотой 50 Гц ±0,5
• Мощность, потребляемая ваттметром от сети питания при номинальном напряжении, не более 30 Вт
• Наработка на отказ: не мене 12000 ч.
• Гамма-процентный ресурс: не менее 10000 ч при γ = 90%
• Гамма-процентный срок службы: не менее 15 лет при γ = 90%
• Гамма-процентный срок сохраняемости: не менее 10 лет в отапливаемых хранилищах или 7 лет в неотапливаемых хранилищах при γ = 90%
• Среднее время восстановления: не более 8 ч.
• Вероятность отсутствия скрытых отказов: не менее 0,9 за межповерочный интервал 12 мес. при среднем коэффициенте использования 0,04
• Габаритные размеры, вес БИ: 225х305х130 мм, 4,900 кг
• Габаритные размеры, вес ППК М3-90: ø45х95, 0,410 кг
• Габаритные размеры, вес ППК М3-93: ø45х95, 0,430 кг
• Габаритные размеры, вес ППК М3-95: 117х95х90, 0,750 кг

Комплект поставки ваттметра поглощаемой мощности ПрофКиП М3-99М

 Наименование, тип
 Обозначение
 Количество
 Примечание
 1. Ваттметр поглощаемой
 мощности М3-99М в составе:
 ПРШН411151.118
 1

 - блок измерительный (БИ)
 ПРШН411613.001
 1

 - ППК М3-90
 ПРШН434849.001-1
 1
 *
 - ППК М3-93
 ПРШН434839.004-1
 1
 *
 - ППК М3-95
 ПРШН434839.005-1
 1
 *
 1.1 Аттенюатор
 ПРШН434821.хх **
 **
 **
 1.2 Переход коаксиальный
 **
 **
 **
 2. Кабель сетевой с заземлением
 IEC-320-C14
 1

 3. Комплект запасных частей:
 - вставка плавкая ВП2Б-1В
 1,0 А 250 В
 ОЮ0.481.005ТУ
 2

 4. Эксплуатационная документация:
 - руководство по эксплуатации
 ПРШН411151.118 РЭ
 1

 - формуляр
 ПРШН411151.118 ФО
 1

 - методика поверки
 ПРШН411151.118 МП
 1

 5. Упаковка:
 - ящик укладочный
 ПРШН411161.131
 1
 **
 - ящик укладочный
 ПРШН411161.132-1
 1
 **
 *В комплект ваттметра указанные преобразователи могут входить в различных сочетаниях в зависимости от условий поставки.
 **В комплект ваттметра указанные позиции могут входить в зависимости от условий поставки.
