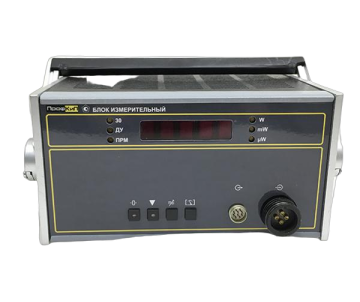

ПрофКиП М3-99 ваттметр поглощаемой мощности (полный комплект)
ГОСРЕЕСТР

ПрофКиП М3-99 ваттметр поглощаемой мощности (полный комплект)

  • Стоимость без НДС: 3335719₽

поверка включена в стоимость

Купить

Назначение ваттметра поглощаемой мощности ПрофКиП М3-99 (полный комплект)

Ваттметр поглощаемой мощности ПрофКиП М3-99 предназначен для измерения среднего значения мощности непрерывных и импульсно-модулированных сигналов в диапазоне частот от 0 ГГц до 17.85 ГГц.
Конструктивно ваттметр поглощаемой мощности ПрофКиП М3-99 состоит из блока измерительного унифицированного (БИ) и преобразователей приемных коаксиальных (ППК): ППК ПрофКиП М3-90, ППК ПрофКиП М3-93, ППК ПрофКиП М3-93/1, ППК ПрофКиП М3-95, ППК ПрофКиП М3-96 с неразъемным  соединительным кабелем.
Принцип действия ваттметра мощности ПрофКиП М3-99  основан на преобразовании СВЧ мощности в термоэлектродвижущую силу (термо-ЭДС), которая пропорциональна подведенной к преобразователю мощности СВЧ.
Основными функциями БИ являются: усиление напряжения постоянного тока, его преобразование в цифровую форму, выдача в линейном масштабе результатов измерений на цифровое табло и в КОП, формирование уровней мощности калибровки 800 мкВт на переменном токе, 80 мВт и 800 мВт на постоянном токе.
Управление работой ваттметра и обработка результатов преобразования осуществляется с помощью микроконтроллера.
Работа ваттметра в составе автоматизированной измерительной системы обеспечивается интерфейсом КОП.

Особенности и преимущества ваттметра поглощаемой мощности ПрофКиП М3-99 (полный комплект)

• Диапазоны частот: 0.00 ГГц … 17.85 ГГц, 0.00 ГГц … 12.00 ГГц, 0.00 ГГц … 3.00 ГГц,
• Диапазоны измерения мощности: 1 мкВт … 10 мВт, 0.8 мВт … 1 Вт, 8 мВт … 10 Вт, 80 мВт … 100 Вт
• Возможность работы в составе автоматизированной измерительной системы по интерфейсу КОП
• Встроенное ПО
• Интерфейс LAN (опционально)

Программное обеспечение ваттметра поглощаемой мощности ПрофКиП М3-99 (полный комплект)

Программное обеспечение представляет собой встроенное ПО, предназначенное для управления работой ваттметра.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «ВЫСОКИЙ» в соответствии с ГОСТ Р 50.2.077-2014.

Преобразователи приемные коаксиальные (ППК) ваттметра поглощаемой мощности ПрофКиП М3-99 (полный комплект)

Наименование
Частотный диапазон
Диапазон измерения
ППК ПрофКиП М3-90
0.02 ГГц … 17.85 ГГц
1 мкВт … 10 мВт
ППК ПрофКиП М3-93
0.00 ГГц … 17.85 ГГц
0.8 мВт … 1 Вт
ППК ПрофКиП М3-95
0.00 ГГц … 17.85 ГГц
8 мВт … 10 Вт
ППК ПрофКиП М3-96
0.00 ГГц … 12.00 ГГц
80 мВт … 100 Вт
ППК ПрофКиП М3-93/1
0.00 ГГц … 3.00 ГГц
0.8 мВт … 1 Вт

Основные технические характеристики ваттметра поглощаемой мощности ПрофКиП М3-99 (полный комплект)

Параметры
Значения
Диапазон частот
ППК ПрофКиП М3-90
ППК ПрофКиП М3-93
ППК ПрофКиП М3-95



ППК ПрофКиП М3-96
ППК ПрофКиП М3-93/1

0.02 ГГц … 17.85 ГГц
0.00 ГГц … 17.85 ГГц
0.00 ГГц … 17.85 ГГц
0.00 ГГц … 12.00 ГГц
0.00 ГГц … 3.00 ГГц
Диапазон измерения мощности
ППК ПрофКиП М3-90




ППК ПрофКиП М3-93



ППК ПрофКиП М3-95



ППК ПрофКиП М3-96



ППК ПрофКиП М3-93/1

10-7 Вт … 3.0х10-5 Вт включ.
св. 3.0х10-5 Вт … 10-4 Вт включ.
св. 1х10-4 Вт … 1х10-3 Вт включ.
св. 1х10-3 Вт … 1х10-2 Вт

1х10-4 Вт … 2х10-2 Вт включ.
св. 2х10-2 Вт … 1.2х10-1 Вт включ.
св. 12х10-2 Вт … 1.0 Вт включ.

св. 1х10-2 Вт … 10-1 Вт включ.
св. 1х10-1 Вт … 1.0 Вт включ.
св. 1.0 Вт … 10.0 Вт

8х10-2 Вт … 1.2 Вт включ.
св. 1.2 Вт … 12.0 Вт включ.
св. 12 Вт … 100 Вт

1х10-4 Вт … 2х10-2 Вт включ.
св. 2х10-2 Вт … 1.2х10-1 Вт включ.
св. 12х10-2 Вт … 1.0 Вт
Пределы допускаемой основной относительной погрешности (δ) с преобразователем приемными коаксиальными ППК ПрофКиП М3-90:
- в диапазоне частот 0.02 ГГц …12 ГГц включительно
- в диапазоне частот 12 ГГц … 17.85 ГГц



±[4 + 0.1 (Рк/ Рх - 1)%
±[6 + 0.1 (Рк/ Рх - 1)%
Пределы допускаемой основной относительной погрешности с преобразователями приемными коаксиальными ППК ПрофКиП М3-93 и ППК ПрофКиП М3-95:
- в диапазоне частот 0 ГГц  … 12 ГГц включительно
- в диапазоне частот 12 ГГц … 17.85 ГГц




±[4 + 0.1 (Рк/ Рх - 1)%
±[6 + 0.1 (Рк/ Рх - 1)%
Пределы допускаемой основной относительной погрешности с преобразователем приемным коаксиальным ППК ПрофКиП М3-96:
±[6 + 0.1 (Рк/ Рх - 1)%
Пределы допускаемой основной относительной погрешности с преобразователем приемным коаксиальным ППК ПрофКиП М3-93/1:
±[6 + 0.1 (Рк/ Рх - 1)%
где: Рк – максимальное значение поддиапазона измерения мощности, Вт;
        Рх – измеренное значение мощности, Вт
Волновое сопротивление входа ваттметра:
- с преобразователями приемными коаксиальными ППК ПрофКиП М3-90, ППК ПрофКиП М3-93, ППК ПрофКиП М3-95, ППК ПрофКиП  М3-96
- с преобразователем приемным коаксиальным ППК ПрофКиП М3-93/1


50 Ом

75 Ом
Коэффициент стоячей волны по напряжению ваттметра с преобразователем приемным коаксиальным  ППК ПрофКиП М3-90:
- в диапазоне частот 0.02 ГГц … 12.00 ГГц включительно
- в диапазоне частот 12.00 ГГц … 17.85 ГГц



не более 1.3
не более 1.4
Коэффициент стоячей волны по напряжению ваттметра с преобразователями приемными коаксиальными ППК ПрофКиП М3-93 и ППК ПрофКиП М3-95:
- в диапазоне частот 0 ГГц … 3 ГГц включительно
- в диапазоне частот 3ГГц … 12.00 ГГц включительно
- в диапазоне частот 12.00 ГГц … 17.85 ГГц



не более 1.15
не более 1.3
не более 1.4
Коэффициент стоячей волны по напряжению ваттметра с преобразователем приемным коаксиальным ППК ПрофКиП М3-96:
- в диапазоне 0 ГГц … 2.00 ГГц включительно
- в диапазоне 2.00 ГГц … 8 ГГц включительно
- в диапазоне 8 ГГц  … 12.05 ГГц



не более 1.2
не более 1.3
не более 1.4
Коэффициент стоячей волны по напряжению ваттметра с преобразователем приемным коаксиальным ППК ПрофКиП М3-93/1
не более 1.15
Пределы дополнительной относительной погрешности, вызванной изменением температуры окружающего воздуха в пределах рабочих температур на каждые 10°С изменения температуры:
- с преобразователями приемными коаксиальными ППК ПрофКиП М3-90, ППК ПрофКиП М3-93, ППК ПрофКиП М3-95
- с преобразователями приемными коаксиальными ППК ПрофКиП М3-96 и ППК ПрофКиП М3-93/1




±1.0%


±1.5%
Нестабильность показаний ваттметра во времени, включая «дрейф электрического нуля», при неизменной температуре в установившемся режиме:
с ППК ПрофКиП М3-90
с ППК ПрофКиП М3-93
с ППК ПрофКиП М3-95
с ППК ПрофКиП М3-96
с ППК ПрофКиП М3-93/1



не более 4х10-7 Вт/ мин
не более 2х10-5 Вт/ мин
не более 4х10-5 Вт/ мин
не более 3х10-6 Вт/ мин
не более 2х10-5 Вт/ мин
Время установления показаний ваттметра с ППК ПрофКиП  М3-90 в режиме ручного переключения поддиапазонов:
- первый и второй поддиапазон
- третий и четвертый поддиапазон
- в режиме автоматического переключения поддиапазонов



не  более 10.0 с
не  более 1.0 с
не  более 15.0 с
Время установления показаний ваттметра с ППК ПрофКиП М3-93 и ППК ПрофКиП М3-93/1, с, не более
не более 20 с
Время установления показаний с ППК ПрофКиП М3-95:
- в режиме ручного переключения поддиапазонов
- в режиме автоматического измерения мощности

не более 10 с
не более 15 с
Время установления показаний ваттметра с преобразователем ППК ПрофКиП М3-96
не более 60 с
Значение перегрузочной мощности непрерывного синусоидального сигнала в течение 3 мин:
ППК ПрофКиП М3-90
ППК ПрофКиП М3-93 и ППК ПрофКиП М3-93/1
ППК ПрофКиП М3-95
ППК ПрофКиП М3-96


не более 0.015 Вт
не более 1.5 Вт
не более 15 Вт
не более 120 Вт
Время установления рабочего режима
не более 30 мин
Время непрерывной работы
не менее 16 ч

Нормальные условия эксплуатации ваттметра поглощаемой мощности ПрофКиП М3-99 (полный комплект)

• Температура окружающего воздуха: 20ºС ±5ºС
• Относительная влажность при температуре 25ºС: 30% … 80%
• Атмосферное давление: 630 мм.рт.ст. … 795 мм.рт.ст.

Рабочие условия эксплуатации ваттметра поглощаемой мощности ПрофКиП М3-99 (полный комплект)

• Температура окружающего воздуха: -10ºС … +40ºС
• Относительная влажность при температуре 30ºС: 90%
• Атмосферное давление: 537 мм.рт.ст. … 800 мм.рт.ст.

Общие данные ваттметра поглощаемой мощности ПрофКиП М3-99 (полный комплект)

• Потребляемая мощность: не более 38ВА
• Средняя наработка на отказ: 15000 ч
• Питание: 220 В ± 22В, 50 Гц ±1 Гц
• Габариты, вес блока измерительного: 256х320х174 мм, 6.5 кг
• Габариты, вес ППК ПрофКиП М3-90: D42х101.5 мм, 0.4 кг
• Габариты, вес ППК ПрофКиП М3-93: D42х99 мм, 0.45 кг
• Габариты, вес ППК ПрофКиП М3-95: 113х90.5х82 мм, 0.75 кг
• Габариты, вес ППК ПрофКиП М3-96: 218х125х145.5 мм, 3.0 кг
• Габариты, вес ППК ПрофКиП М3-93/1: D42х114.5 мм, 0.5 кг

Комплект поставки ваттметра поглощаемой мощности ПрофКиП М3-99 (полный комплект)

Наименование
Количество
Ваттметр поглощаемой мощности ПрофКиП М3-99 блок измерительный ПРШН.411613.001
1 шт
Преобразователь приемный коаксиальный ППК ПрофКиП М3-90 ПРШН 434849.001
1 шт
Преобразователь приемный коаксиальный ППК ПрофКиП М3-93 ПРШН 434839.004
1 шт
Преобразователь приемный коаксиальный ППК ПрофКиП М3-95 ПРШН 434839.005
1 шт
Преобразователь приемный коаксиальный ППК ПрофКиП М3-96 ПРШН 434839.006
1 шт
Преобразователь приемный коаксиальный ППК ПрофКиП М3-93/1 ПРШН 434839.007
1 шт
Вставка плавкая ВП1-1 2,0 А 250 В ОЮ0.480.003 ТУ
2 шт
Вставка плавкая ВП2Б-1В 0,5 А 250 В ОЮ0.481.005 ТУ
2 шт
Вставка плавкая ВП2Б-1В 1,0 А 250 В ОЮ0.481.005 ТУ
2 шт
Кабель КОП ЕЭ4.854.130-08
1 шт
Ключ 7811-0002DIх9 ГОСТ 2839-80
1 шт
Кабель сетевой SCZ-1
1 шт
Руководство по эксплуатации ПРШН.411151.008 РЭ
1 шт
Схемы электрические принципиальные ПРШН.411151.008 РЭ
1 шт
Формуляр ПРШН.411151.008ФО
1 шт
Ящик укладочный ПРШН. 411161.120
1 шт
Ящик укладочный ПРШН. 411161.120-03
1 шт

Дополнительная комплектация ваттметра поглощаемой мощности ПрофКиП М3-99 (полный комплект)

Наименование
Комплект комбинированный  ПРШН 4.068.003  (применяется для сопряжения средств измерений при поверке)
