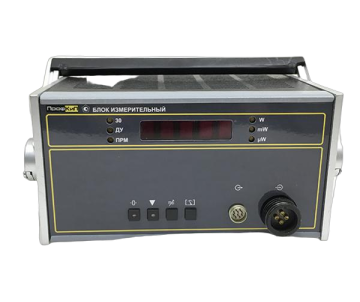

ПрофКиП М3-99 ваттметр поглощаемой мощности с преобразователем приемным коаксиальным ППК ПрофКиП М3-93
- ГОСРЕЕСТР СИ РФ 66805-17 действителен до 01.03.2027
Сертификат PDF- Описание типа СИ
- Методика поверки
- Декларация о соответствии
- Руководство по эксплуатации
Назначение ваттметра поглощаемой мощности ПрофКиП М3-99 с преобразователем приемным коаксиальным ППК ПрофКиП М3-93
Ваттметр поглощаемой мощности ПрофКиП М3-99 предназначен для измерения среднего значения мощности непрерывных и импульсно-модулированных сигналов в диапазоне частот от 0 ГГц до 17.85 ГГц.
Особенности и преимущества ваттметра поглощаемой мощности ПрофКиП М3-99 с преобразователем приемным коаксиальным ППК ПрофКиП М3-93
• Диапазоны частот: 0.00 ГГц … 17.85 ГГц
• Диапазоны измерения мощности: 0.8 мВт … 1 Вт
• Возможность работы в составе автоматизированной измерительной системы по интерфейсу КОП
• Встроенное ПО
• Интерфейс LAN (опционально)
Программное обеспечение ваттметра поглощаемой мощности ПрофКиП М3-99 с преобразователем приемным коаксиальным ППК ПрофКиП М3-93
Программное обеспечение представляет собой встроенное ПО, предназначенное для управления работой ваттметра.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «ВЫСОКИЙ» в соответствии с ГОСТ Р 50.2.077-2014.
Основные технические характеристики ваттметра поглощаемой мощности ПрофКиП М3-99 с преобразователем приемным коаксиальным ППК ПрофКиП М3-93
|
Параметры
|
Значения
|
|
Диапазон частот
|
0.00 ГГц … 17.85 ГГц
|
|
Диапазон измерения мощности
|
1х10-4 Вт … 2х10-2 Вт включ.
св. 2х10-2 Вт … 1.2х10-1 Вт включ.
св. 12х10-2 Вт … 1.0 Вт включ.
|
|
Пределы допускаемой основной относительной погрешности:
- в диапазоне частот 0 ГГц … 12 ГГц включительно
- в диапазоне частот 12 ГГц … 17.85 ГГц
|
±[4 + 0.1 (Рк/ Рх - 1)%
±[6 + 0.1 (Рк/ Рх - 1)%
|
|
где: Рк – максимальное значение поддиапазона измерения мощности, Вт;
Рх – измеренное значение мощности, Вт
|
|
|
Волновое сопротивление входа ваттметра
|
50 Ом
|
|
Коэффициент стоячей волны по напряжению ваттметра:
- в диапазоне частот 0 ГГц … 3 ГГц включительно
- в диапазоне частот 3ГГц … 12.00 ГГц включительно
- в диапазоне частот 12.00 ГГц … 17.85 ГГц
|
не более 1.15
не более 1.3
не более 1.4
|
|
Пределы дополнительной относительной погрешности, вызванной изменением температуры окружающего воздуха в пределах рабочих температур на каждые 10°С изменения температуры
|
±1.0%
|
|
Нестабильность показаний ваттметра во времени, включая «дрейф электрического нуля», при неизменной температуре в установившемся режиме
|
не более 2х10-5 Вт/ мин
|
|
Время установления показаний ваттметра
|
не более 20 с
|
|
Значение перегрузочной мощности непрерывного синусоидального сигнала в течение 3 мин
|
не более 1.5 Вт
|
|
Время установления рабочего режима
|
не более 30 мин
|
|
Время непрерывной работы
|
не менее 16 ч
|
Нормальные условия эксплуатации ваттметра поглощаемой мощности ПрофКиП М3-99 с преобразователем приемным коаксиальным ППК ПрофКиП М3-93
• Температура окружающего воздуха: 20ºС ±5ºС
• Относительная влажность при температуре 25ºС: 30% … 80%
• Атмосферное давление: 630 мм.рт.ст. … 795 мм.рт.ст.
Рабочие условия эксплуатации ваттметра поглощаемой мощности ПрофКиП М3-99 с преобразователем приемным коаксиальным ППК ПрофКиП М3-93
• Температура окружающего воздуха: -10ºС … +40ºС
• Относительная влажность при температуре 30ºС: 90%
• Атмосферное давление: 537 мм.рт.ст. … 800 мм.рт.ст.
Общие данные ваттметра поглощаемой мощности ПрофКиП М3-99 с преобразователем приемным коаксиальным ППК ПрофКиП М3-93
• Потребляемая мощность: не более 38ВА
• Средняя наработка на отказ: 15000 ч
• Питание: 220 В ± 22В, 50 Гц ±1 Гц
• Габариты, вес блока измерительного: 256х320х174 мм, 6.5 кг
• Габариты, вес ППК ПрофКиП М3-93: D42х99 мм, 0.45 кг
Комплект поставки ваттметра поглощаемой мощности ПрофКиП М3-99 с преобразователем приемным коаксиальным ППК ПрофКиП М3-93
|
Наименование
|
Количество
|
|
Ваттметр поглощаемой мощности ПрофКиП М3-99 блок измерительный ПРШН.411613.001
|
1 шт
|
|
Преобразователь приемный коаксиальный ППК ПрофКиП М3-93 ПРШН 434839.004
|
1 шт
|
|
Вставка плавкая ВП1-1 2,0 А 250 В ОЮ0.480.003 ТУ
|
2 шт
|
|
Вставка плавкая ВП2Б-1В 0,5 А 250 В ОЮ0.481.005 ТУ
|
2 шт
|
|
Вставка плавкая ВП2Б-1В 1,0 А 250 В ОЮ0.481.005 ТУ
|
2 шт
|
|
Кабель КОП ЕЭ4.854.130-08
|
1 шт
|
|
Ключ 7811-0002DIх9 ГОСТ 2839-80
|
1 шт
|
|
Кабель сетевой SCZ-1
|
1 шт
|
|
Руководство по эксплуатации ПРШН.411151.008 РЭ
|
1 шт
|
|
Схемы электрические принципиальные ПРШН.411151.008 РЭ
|
1 шт
|
|
Формуляр ПРШН.411151.008ФО
|
1 шт
|
|
Ящик укладочный ПРШН. 411161.120
|
1 шт
|
|
Ящик укладочный ПРШН. 411161.120-03
|
1 шт
|
Дополнительная комплектация ваттметра поглощаемой мощности ПрофКиП М3-99 с преобразователем приемным коаксиальным ППК ПрофКиП М3-93
|
Наименование
|
|
Комплект комбинированный ПРШН 4.068.003 (применяется для сопряжения средств измерений при поверке)
|
|
|
|
|
