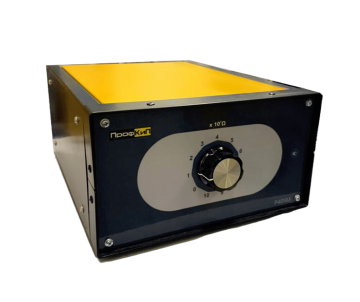

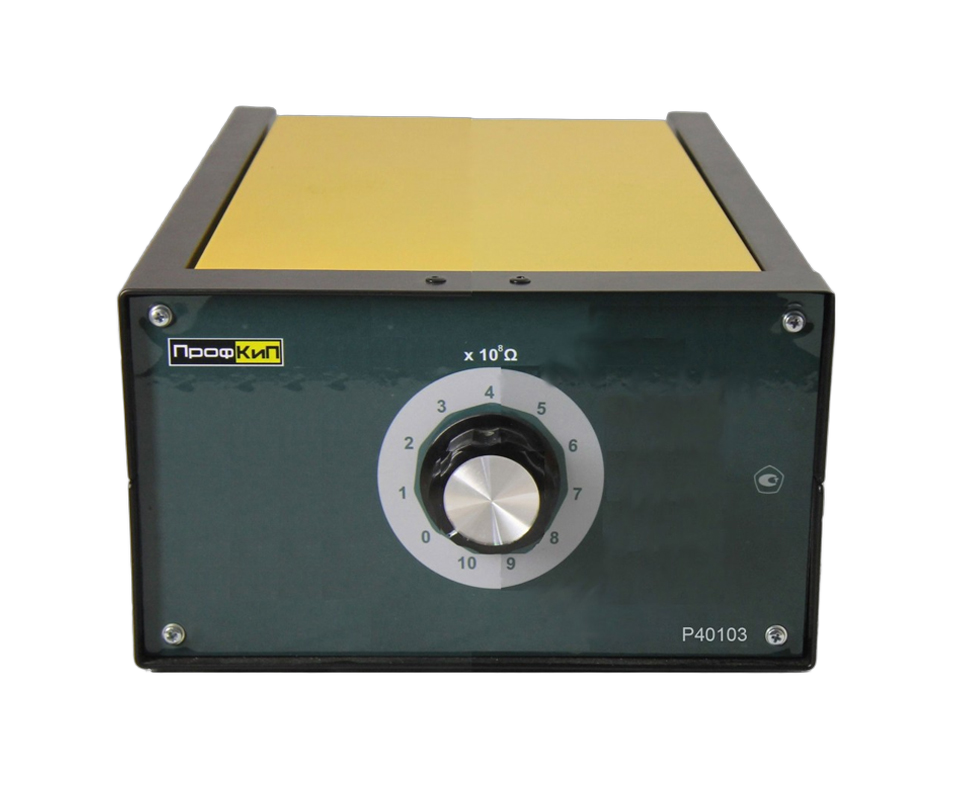

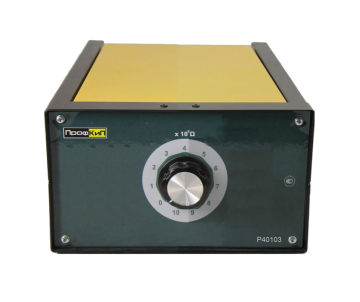

Назначение магазина сопротивлений ПрофКиП Р40103
Магазины сопротивлений ПрофКиП Р40103 предназначены для воспроизведений электрического сопротивления постоянному току. Принцип действия магазинов сопротивлений заключается в воспроизведении необходимых значений сопротивлений с помощью резистивных элементов. Конструктивно магазины сопротивлений состоят из последовательно соединенных равнономинальных прецизионных резисторов, установленных в каждой декаде. Переключатели ступеней каждой декады, имеют одиннадцать фиксированных рабочих положений, в каждом из которых в цепь подключается определенное количество резистивных элементов по сокращенной схеме таким образом, чтобы величина установленного сопротивления соответствовала указанному на передней панели.
Метрологические и технические характеристики ПрофКиП Р40103
| Количество декад: |
1 |
| Диапазон воспроизведения сопротивления, Ом |
109; |
| Класс точности |
0,05; 0,02 |
| Номинальное значение напряжения при включении не менее одной ступени декады, кВ |
3.0 |
| Габаритные размеры (В×Ш×Д), мм, не более |
270×380×390 |
| Масса, кг, не более |
5 |
Условия эксплуатации магазина сопротивлений ПрофКиП Р40103
| – температура окружающей среды, ºС |
от +19 до +21 |
| – относительная влажность, % |
от 30 до 80 |
| – атмосферное давление, кПа |
от 84 до 106 |
Комплект поставки магазина сопротивлений ПрофКиП Р40103
| Магазин сопротивлений ПрофКиП Р40103 |
1 шт. |
| Паспорт ПРШН.411642.100-2020 ПС |
1 экз. |
| Методика поверки РТ-МП-7881-551-2020 |
1 экз. |
Сертификат PDF
