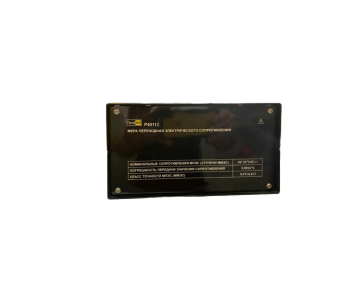

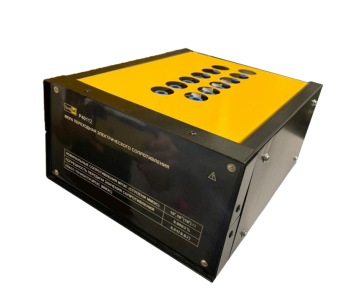

ПрофКиП Р40112 переходная мера сопротивления
- ГОСРЕЕСТР СИ РФ 80977-21 действителен до 01.03.2026
- Сертификат PDF
- Описание типа СИ
- Методика поверки
- Декларация о соответствии
- Руководство по эксплуатации
Назначение меры переходной ПрофКиП Р40112
Меры переходные электрического сопротивления ПрофКиП Р40112 предназначены для воспроизведений электрического сопротивления постоянному току. Применяются для передачи значений электрического сопротивления от образцовых мер в измерительных цепях постоянного тока, для использования в качестве многозначных мер сопротивления. Принцип действия мер заключается в воспроизведении необходимых значений сопротивлений с помощью резистивных элементов.
При использовании мер применяется комбинированное соединение максимального числа резисторов с целью получения различных значений сопротивлений. Передача значений электрического сопротивления происходит путем параллельно-последовательного переключения ступеней (МПЭС).Конструктивно меры состоят из последовательно соединенных равно номинальных прецизионных резисторов.
Метрологические и технические характеристики меры переходной ПрофКиП Р40112
Предел воспроизведений электрического сопротивления, Ом | |
при параллельном соединении ступеней | 105; |
при последовательном соединении ступеней | 107; |
Класс точности | |
при параллельном соединении ступеней | 0,01 |
при последовательном соединении ступеней | 0,02 |
Количество ступеней основных/резервных | 10/1 |
Значение номинального/максимального напряжения, кВ | |
при параллельном соединении ступеней | 0.1/0.6 |
при последовательном соединении ступеней | 1/3 |
Габаритные размеры (В×Ш×Д), мм, не более | 225×130×290 |
Масса, кг, не более | 5 |
Условия эксплуатации меры переходной ПрофКиП Р40112
– температура окружающей среды, ºС |
от +19 до +21 |
– относительная влажность, % |
от 30 до 80 |
– атмосферное давление, кПа |
от 84 до 106 |
Комплект поставки меры переходной ПрофКиП Р40112
Мера сопротивления ПрофКиП Р40112 | 1 шт. |
Паспорт ПРШН.411642.100-2020 ПС | 1 экз. |
Методика поверки РТ-МП-7881-551-2020 | 1 экз. |
