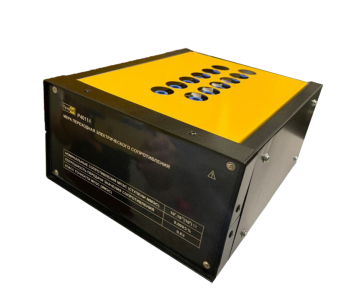

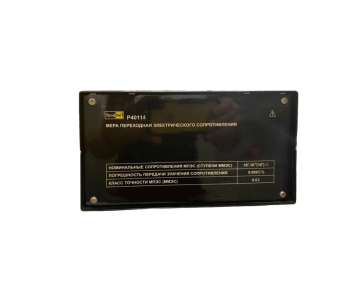

ПрофКиП Р40114 переходная мера сопротивления
ГОСРЕЕСТР

ПрофКиП Р40114 переходная мера сопротивления

  • Стоимость без НДС: 280000₽

поверка включена в стоимость

Купить

Назначение меры переходной ПрофКиП Р40114

Меры переходные электрического сопротивления ПрофКиП  Р40114 предназначены для воспроизведений электрического сопротивления постоянному току. Применяются для передачи значений электрического сопротивления от образцовых мер в измерительных цепях постоянного тока, для использования в качестве многозначных мер сопротивления. Принцип действия мер заключается в воспроизведении необходимых значений сопротивлений с помощью резистивных элементов.
При использовании мер применяется комбинированное соединение максимального числа резисторов с целью получения различных значений сопротивлений. Передача значений электрического сопротивления происходит путем параллельно-последовательного переключения ступеней (МПЭС).Конструктивно меры состоят из последовательно соединенных равно номинальных прецизионных резисторов.


Метрологические и технические характеристики  меры переходной ПрофКиП Р40114

Предел воспроизведений электрического сопротивления, Ом
при параллельном соединении ступеней 107
при последовательном соединении ступеней 109
Класс точности
при параллельном соединении ступеней 0,02
при последовательном соединении ступеней 0,02
Количество ступеней основных/резервных 10/1
Значение номинального/максимального напряжения, кВ
при параллельном соединении ступеней 0.6/2
при последовательном соединении ступеней 3/3
Габаритные размеры (В×Ш×Д), мм, не более 225×130×290
Масса, кг, не более 5



Условия эксплуатации меры переходной ПрофКиП Р40114

– температура окружающей среды, ºС от +19 до +21
– относительная влажность, % от 30 до 80
– атмосферное давление, кПа от 84 до 106



Комплект поставки меры переходной ПрофКиП  Р40114

Мера сопротивления ПрофКиП  Р40114 1 шт.
Паспорт ПРШН.411642.100-2020 ПС 1 экз.
