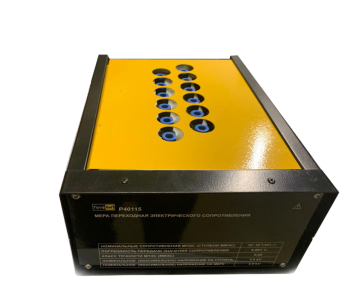

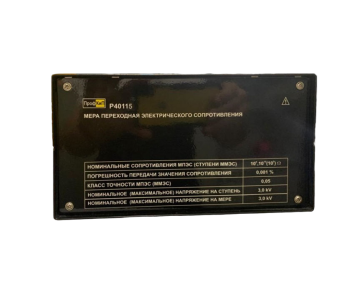

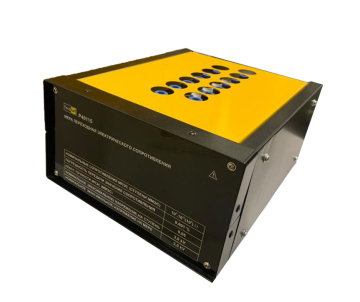

Назначение меры переходной ПрофКиП Р40115
Меры переходные электрического сопротивления ПрофКиП Р40115 предназначены для воспроизведений электрического сопротивления постоянному току. Применяются для передачи значений электрического сопротивления от образцовых мер в измерительных цепях постоянного тока, для использования в качестве многозначных мер сопротивления. Принцип действия мер заключается в воспроизведении необходимых значений сопротивлений с помощью резистивных элементов.
При использовании мер применяется комбинированное соединение максимального числа резисторов с целью получения различных значений сопротивлений. Передача значений электрического сопротивления происходит путем параллельно-последовательного переключения ступеней (МПЭС).Конструктивно меры состоят из последовательно соединенных равно номинальных прецизионных резисторов.
Метрологические и технические характеристики меры переходной ПрофКиП Р40115
| Предел воспроизведений электрического сопротивления, Ом |
|
| при параллельном соединении ступеней |
108; |
| при последовательном соединении ступеней |
1010; |
| Класс точности |
|
| при параллельном соединении ступеней |
0,05 |
| при последовательном соединении ступеней |
0,05 |
| Количество ступеней основных/резервных |
10/1 |
| Значение номинального/максимального напряжения, кВ |
|
| при параллельном соединении ступеней |
3/3 |
| при последовательном соединении ступеней |
3/3 |
| Габаритные размеры (В×Ш×Д), мм, не более |
225×130×290 |
| Масса, кг, не более |
5 |
Условия эксплуатации меры переходной ПрофКиП Р40115
| – температура окружающей среды, ºС |
от +19 до +21 |
| – относительная влажность, % |
от 30 до 80 |
| – атмосферное давление, кПа |
от 84 до 106 |
Комплект поставки меры переходной ПрофКиП Р40115
| Мера сопротивления Р40115 |
1 шт. |
| Паспорт ПРШН.411642.100-2020 ПС |
1 экз. |
Сертификат PDF
