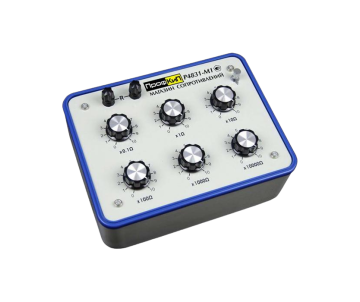

ПрофКиП Р4831-М1 магазин сопротивления
- ГОСРЕЕСТР СИ РФ 48930-12 действителен до 24.01.2017
-
Рассмотрите замену:
ПрофКиП Р4831 магазин сопротивлений за 80250₽
Сертификат PDF- Описание типа СИ
Назначение магазина сопротивления ПрофКиП Р4831-М1
Магазин сопротивления ПрофКиП Р4831-М1 предназначен для воспроизведения значений электрического сопротивления постоянному току и для применения в качестве многозначной меры электрического сопротивления (ММЭС) в цепях постоянного тока.
Особенности и преимущества магазина сопротивления ПрофКиП Р4831-М1
▪ 6 декад
▪ Диапазон: 0.1 Ом … 111111.1 Ом
▪ Класс точности (ММЭС): 0.02 /(2 х 10-6)
▪ Среднее значение номинального сопротивления: 0.002 Ом
▪ Номинальное значение ступени: 104 Ом ст., 10-1 Ом мл.
▪ Электрическое сопротивление изоляции: не менее 5 х 109 Ом
▪ Электрическая прочность изоляции: 2 кВ (1 мин)
Основные технические характеристики магазина сопротивления ПрофКиП Р4831-М1
|
Параметры
|
Значения
|
|
Диапазон воспроизводимых значений сопротивления
|
0.1 Ом … 111111.1 Ом
|
|
Класс точности при использовании в качестве ММЭС
|
0.02 /(2 х 10-6)
|
|
Среднее значение номинального сопротивления
|
0.021 Ом
|
|
Вариация начального сопротивления, вызванная изменением переходных сопротивлений контактов переключателей
|
0.002 Ом
|
|
Номинальное значение сопротивления одной ступени
|
104 Ом старшей декады
10-1 Ом младшей декады
|
|
Пределы допускаемой относительной погрешности (δ) воспроизведения номинального значения сопротивления
|
±[0.02 + 2 х 10-6 (Rк /R – 1)] %
где Rк – наибольшее значение сопротивления магазина, R – номинальное значение включенного сопротивления
|
|
Номинальная мощность рассеивания на одну ступень
|
0.01 Вт для декады «х0.1Ω»
0.05 Вт для декады «х1Ω» и выше
|
|
Максимальная мощность рассеивания на одну ступень
|
0.03 Вт для декады «х0.1Ω»
0.1 Вт для декады «х1Ω» и выше
|
|
Электрическое сопротивление изоляции
|
не менее 5 х 109 Ом
|
|
Электрическая прочность изоляции
|
должна выдерживать 2.0 кВ в течении 1 минуты
|
Климатические условия применения магазина сопротивления ПрофКиП Р4831-М1
▪ Рабочая температура: 10°С … 25°С
▪ Относительная влажность окружающего воздуха: до 80% при 20°С
▪ Атмосферное давление: 84 кПа … 106.7 кПа (630 мм.рт.ст. … 800 мм.рт.ст.)
Общие данные магазина сопротивления ПрофКиП Р4831-М1
▪ Средняя наработка на отказ: не менее 1000 ч
▪Средний срок службы: не менее 5 лет
▪ Габаритные размеры: 370х220х190 мм
▪ Вес: 1,9 кг
Комплект поставки магазина сопротивления ПрофКиП Р4831-М1
|
Наименование
|
Количество
|
|
Магазин сопротивления ПрофКиП Р4831-М1
|
1 шт.
|
|
Руководство по эксплуатации
|
1 шт.
|
