ПрофКиП Р4834М магазин сопротивлений
- ГОСРЕЕСТР СИ РФ 80016-20 действителен до 10.12.2025
- Сертификат PDF
- Описание типа СИ
- Методика поверки
- Декларация о соответствии
Назначение магазина сопротивления ПрофКиП Р4834М

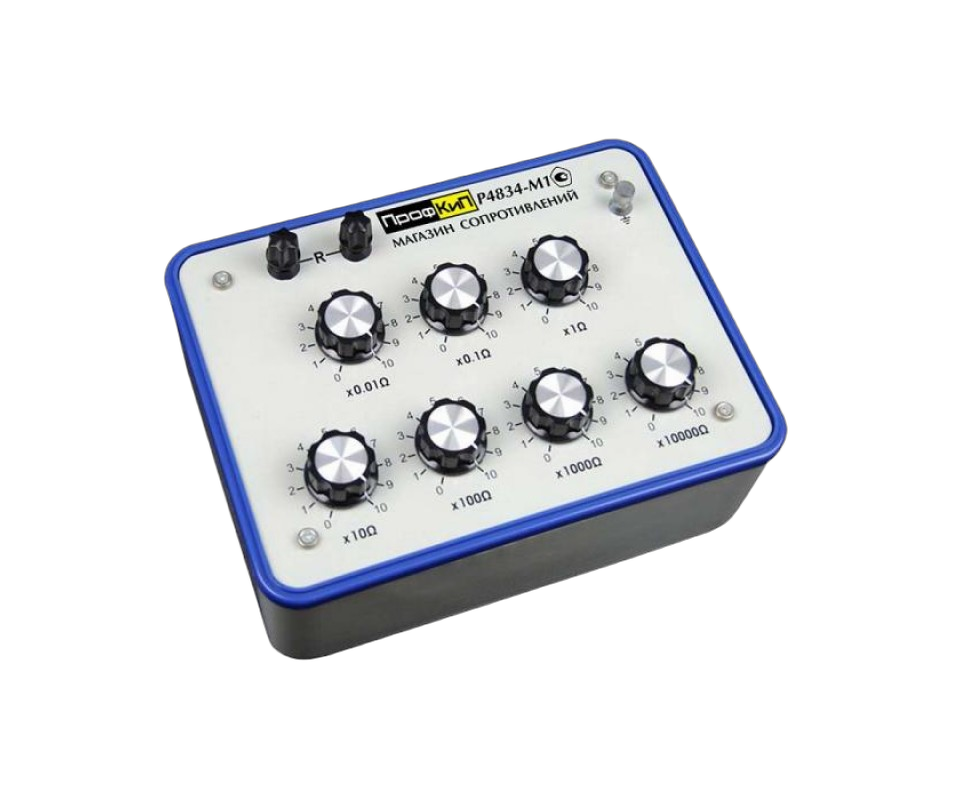

Магазин сопротивления ПрофКиП Р4834М (ранее Р4834-М1) предназначен для воспроизведения значений электрического сопротивления постоянному току и для применения в качестве многозначной меры электрического сопротивления (ММЭС) в цепях постоянного тока. Внимание ! В связи с окончанием срока действия сертификата на Р4834-М1(52064-12), с 2021г компания ПрофКиП выпускает магазины Р4834-М1 под новым названием ПрофКиП Р4834М (госреестр 80016-20) без изменения метрологических характеристик.
Особенности и преимущества магазина сопротивления ПрофКиП Р4834М
- 7 декад
- Диапазон: 0.01 Ом … 111111.1 Ом
- Класс точности (ММЭС): 0.01
- Среднее значение номинального сопротивления: 0.024 Ом
- Номинальное значение ступени: 104 Ом ст., 10-2 Ом мл.
- Электрическое сопротивление изоляции: не менее 5 х 109 Ом
- Электрическая прочность изоляции: 2 кВ (1 мин)
Основные технические характеристики магазина сопротивления ПрофКиП Р4834М
Параметры | Значения |
Диапазон воспроизводимых значений сопротивления | 0.01 Ом … 111111.1 Ом |
Класс точности при использовании в качестве ММЭС по ГОСТ 23737 | 0.01 |
Среднее значение номинального сопротивления | 0.024 Ом |
Вариация начального сопротивления, вызванная изменением переходных сопротивлений контактов переключателей | 0.0024 Ом |
Номинальное значение сопротивления одной ступени | 104 Ом старшей декады |
10-2 Ом младшей декады | |
Пределы допускаемой относительной погрешности (δ) воспроизведения номинального значения сопротивления в нормальных условиях применения | ±[0.02 + 2.5 х 10-7 (105 /R – 1)] % |
где R – номинальное значение включенного сопротивления | |
Пределы допускаемой дополнительной погрешности воспроизведения номинального значения сопротивления в рабочих условиях применения | не более δ |
Максимальная сила тока | 700 мА для декады «х0.01Ω» |
700 мА для декады «х0.1Ω» | |
700 мА для декады «х1Ω» | |
200 мА для декады «10Ω» | |
70 мА для декады «х100Ω» | |
20 мА для декады «х1000Ω» | |
7 мА для декады «х10000Ω» | |
Электрическое сопротивление изоляции | не менее 5 х 109 Ом |
Электрическая прочность изоляции | должна выдерживать 2.0 кВ в течении 1 минуты |
Нормальные условия применения магазина сопротивления ПрофКиП Р4834М
- Температура окружающего воздуха: 20°С ±2°С
- Относительная влажность окружающего воздуха: 25% … 80%
- Атмосферное давление: 84 кПа … 106.7 кПа (630 мм.рт.ст. … 800 мм.рт.ст.)
Рабочие условия применения магазина сопротивления ПрофКиП Р4834М
- Температура окружающего воздуха: 15°С … 25°С
- Относительная влажность окружающего воздуха: 25% … 80%
- Атмосферное давление: 84 кПа … 106.7 кПа (630 мм.рт.ст. … 800 мм.рт.ст.)
Общие данные магазина сопротивления ПрофКиП Р4834М
- Средняя наработка на отказ: не менее 1000 ч
- Средний срок службы: не менее 5 лет
- Габаритные размеры: 285х215х140 мм
- Вес: 2.2 кг
Комплект поставки магазина сопротивления ПрофКиП Р4834М
- Магазин сопротивления ПрофКиП Р4834М – 1 шт.
- Руководство по эксплуатации – 1 шт.
