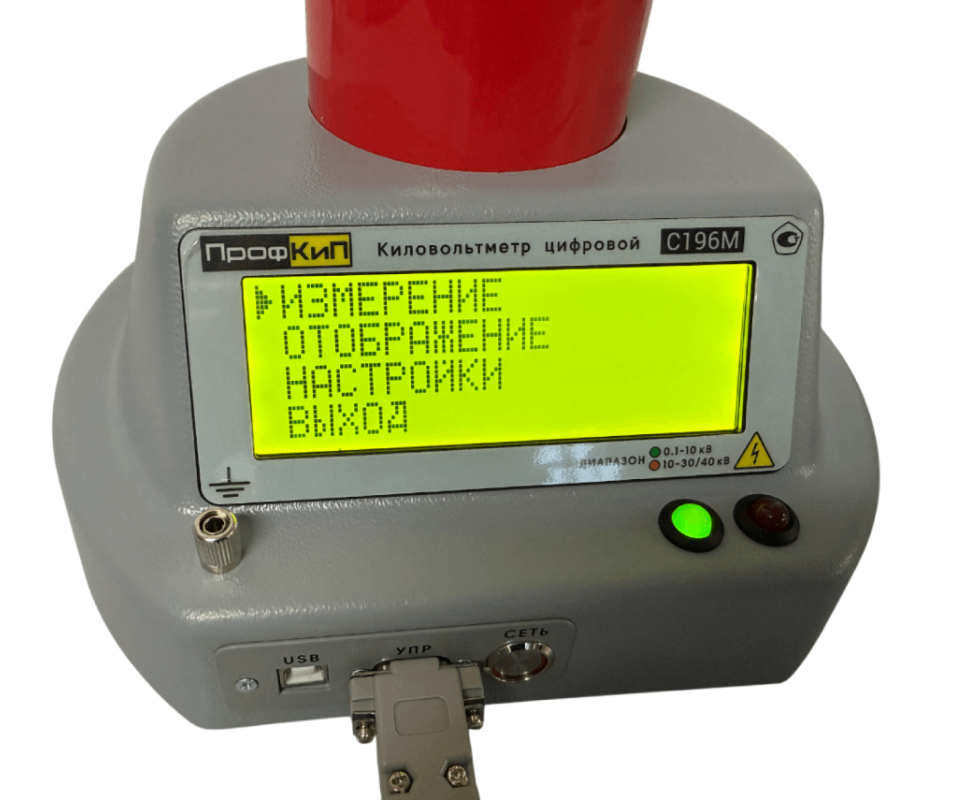

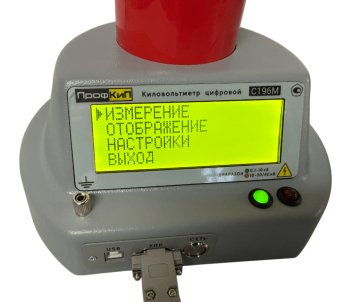

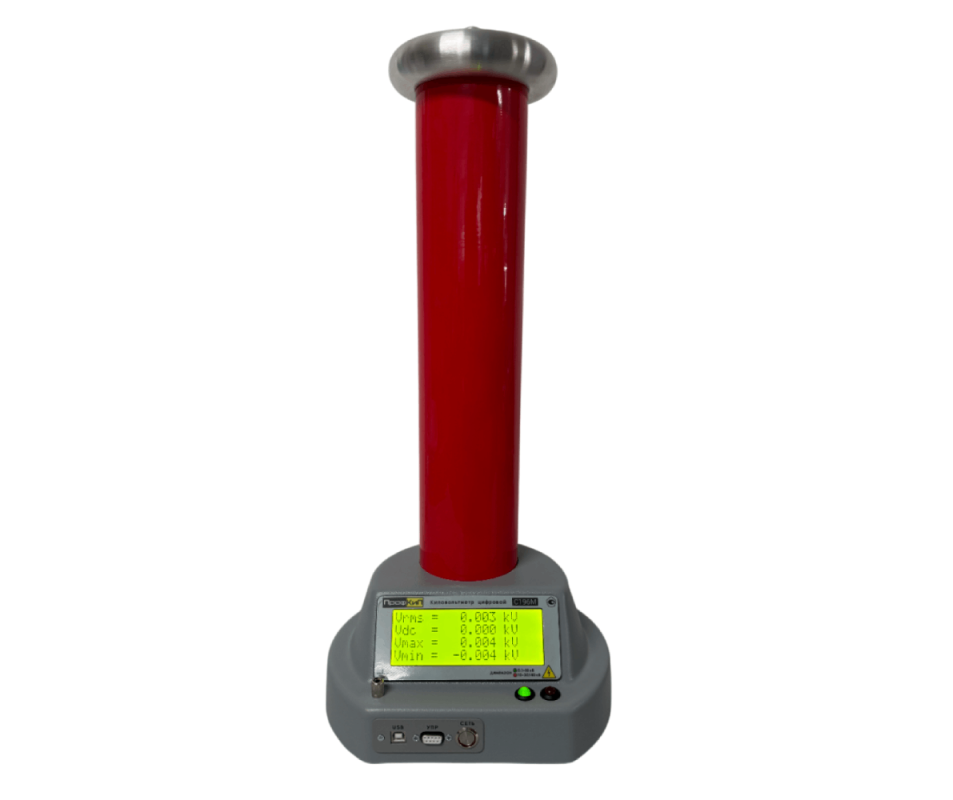

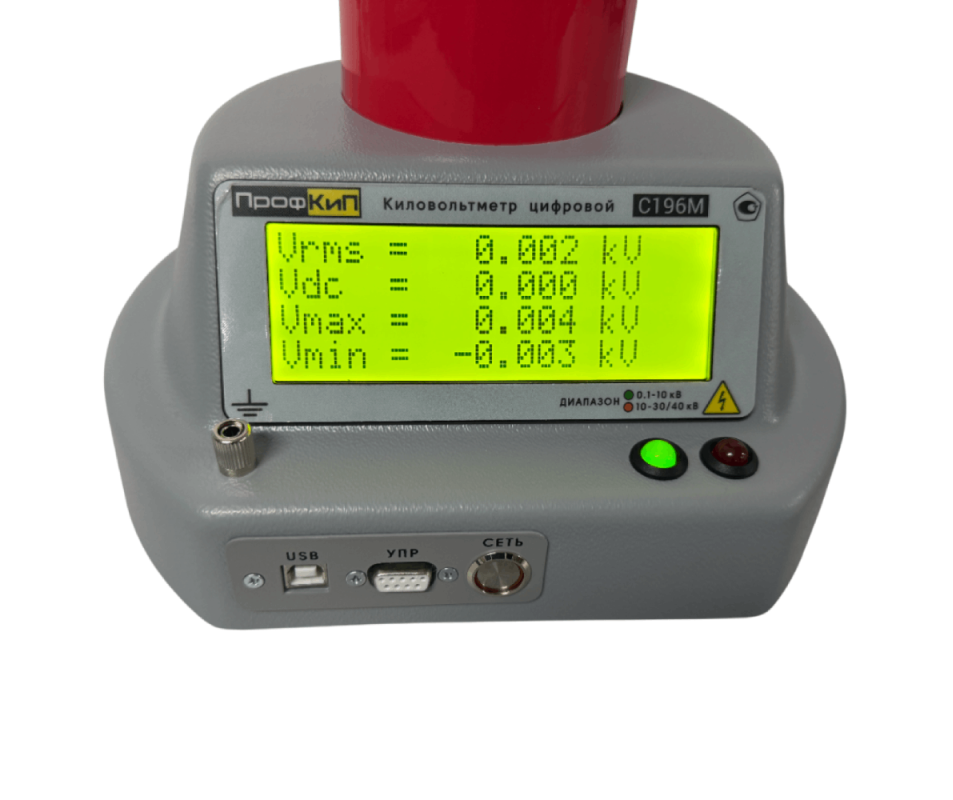

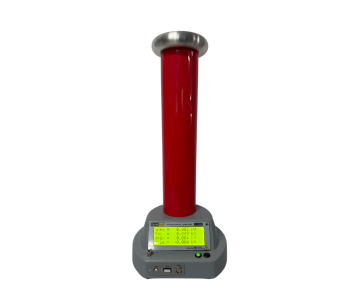

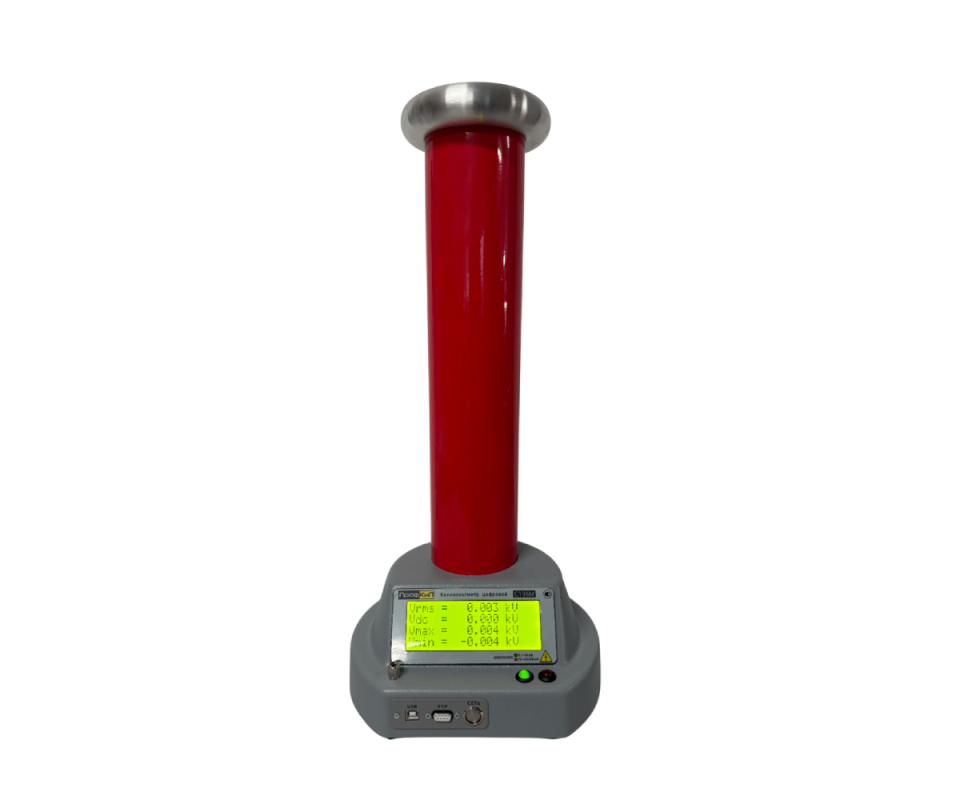

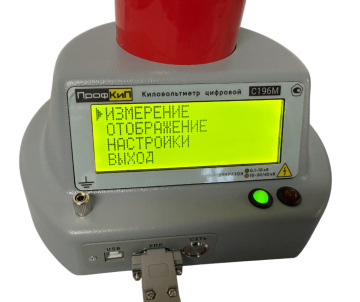

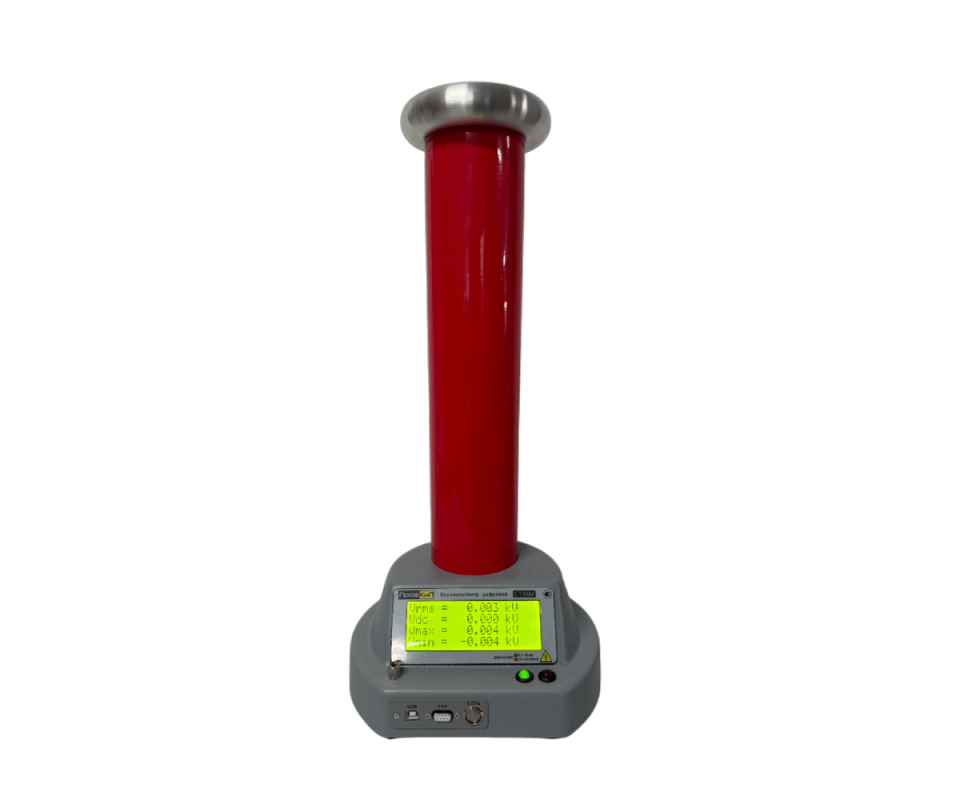

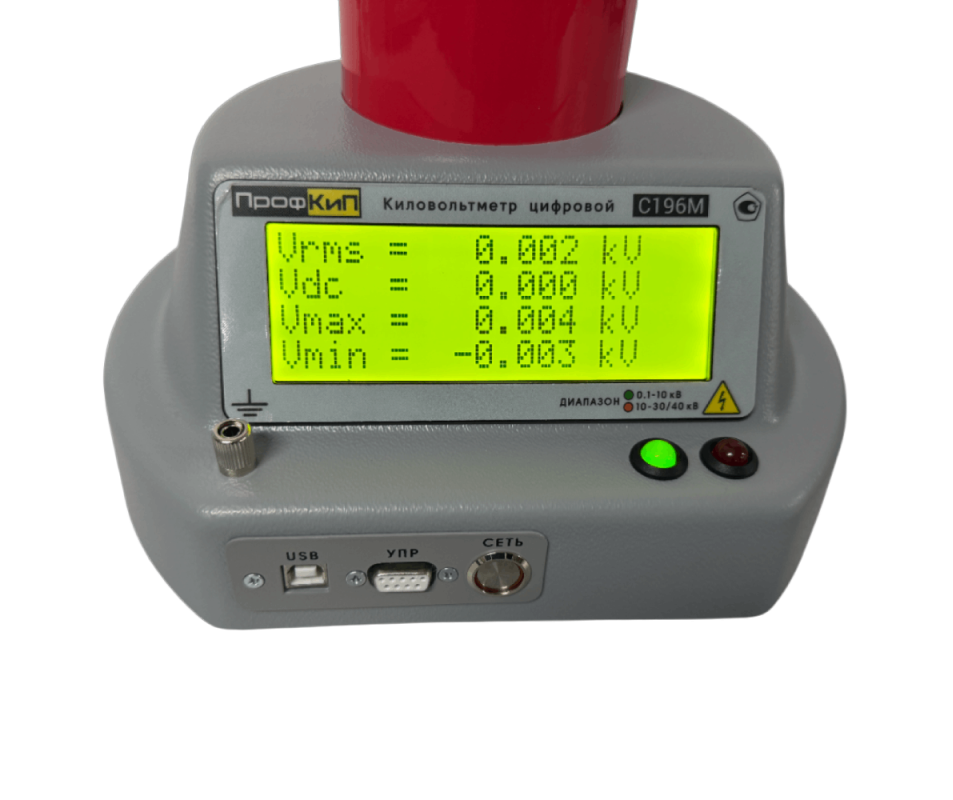

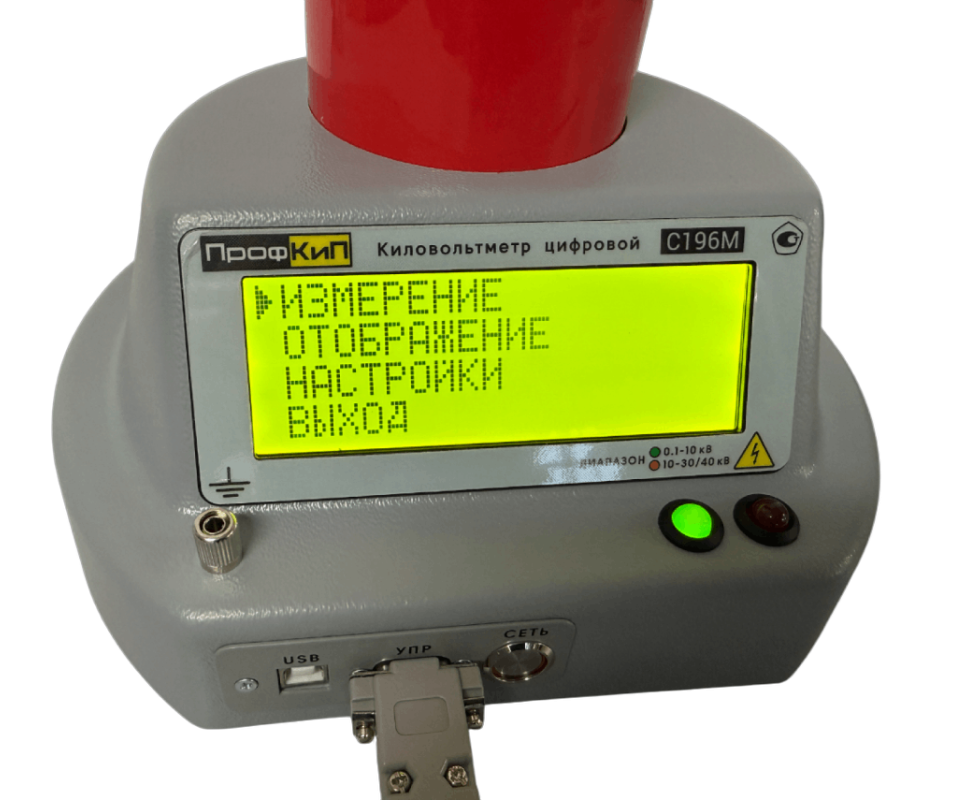

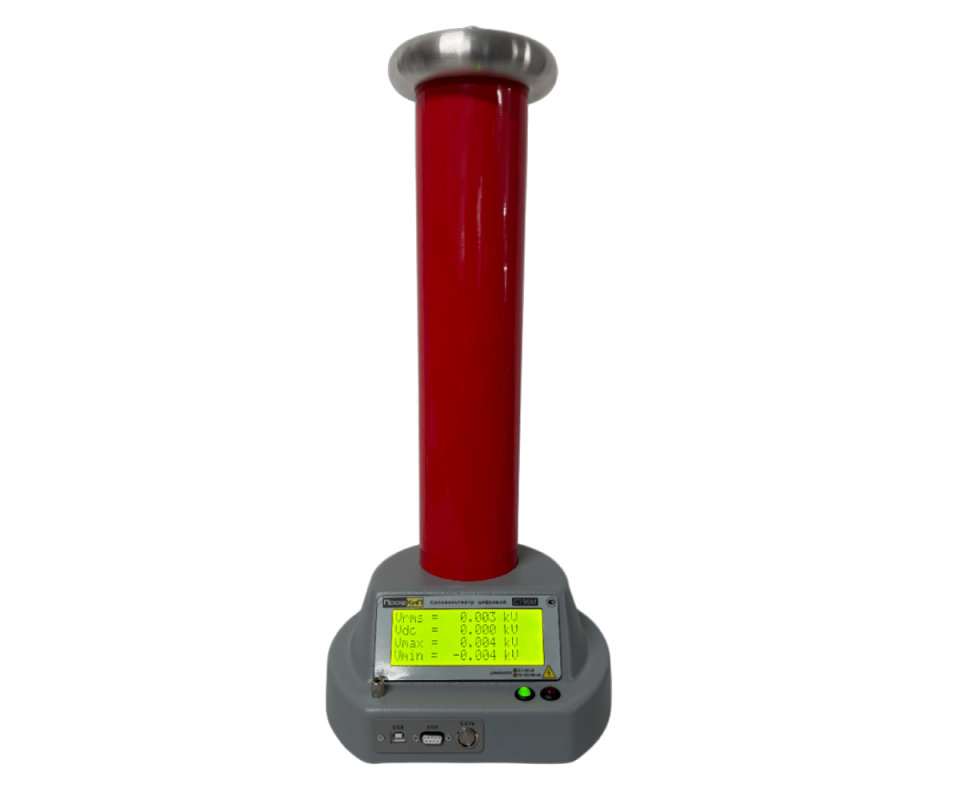

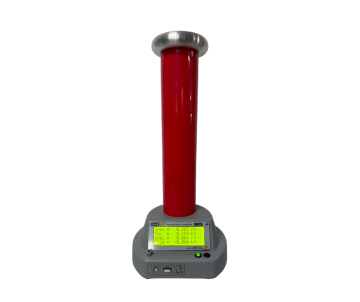

ПрофКиП С196М киловольтметр
- ГОСРЕЕСТР СИ РФ 64596-16 действителен до 13.07.2026
Сертификат PDF- Описание типа СИ
- Методика поверки
- Декларация о соответствии
- Руководство по эксплуатации
Назначение киловольтметра ПрофКиП С196М
Киловольтметр ПрофКиП С196М предназначен для измерения высокого напряжения постоянного и переменного тока, двухпредельный.
Особенности и преимущества киловольтметра ПрофКиП С196М
▪ Диапазон измерения напряжения переменного тока: 0.1000 кВ … 30.000 кВ
▪ Диапазон измерения напряжения постоянного тока: 0.1000 кВ … 40.000 кВ
▪ Два предела измерения
▪ Автоматический выбор предела измерения
Основные технические характеристики киловольтметра ПрофКиП С196М
|
Параметры |
Значения |
|
Диапазон измерения действующих значений напряжения переменного тока частотой 50 Гц |
0.1000 кВ … 30.000 кВ |
|
Диапазон измерения напряжения постоянного тока |
0.1000 кВ … 40.000 кВ |
|
Пределы допускаемой относительной погрешности измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц 0.1000 кВ … 10.000 кВ 10.001 кВ … 30.000 кВ |
±[0.3 + 0.03 ( | Xк/x | - 1)]% ±[0.3 + 0.01 ( | Xк/x | - 1)]% |
|
Пределы допускаемой относительной погрешности измерения напряжения постоянного тока 0.1000 кВ … 10.000 кВ 10.001 кВ … 40.000 кВ |
±[0.3 + 0.03 ( | Xк/x | - 1)]% ±[0.3 + 0.01 ( | Xк/x | - 1)]% |
|
Входное сопротивление постоянному току |
353 МОм ±2% |
|
Время установления рабочего режима |
не более 5.0 с |
|
Количество диапазонов измерения |
2 |
|
Режим переключения пределов измерения |
автоматический |
|
Максимальное время работы |
8 часов с последующим отключением на 1 час |
Рабочие условия применения киловольтметра ПрофКиП С196М
▪ Температура окружающего воздуха: 5°С … 40°С
▪ Относительная влажность воздуха: 30% … 80%
▪ Атмосферное давление: 84 кПа … 106.7 кПа
Общие данные киловольтметра ПрофКиП С196М
▪ Средняя наработка на отказ: не менее 8 000 часов
▪ Средний срок службы: не менее 7 лет
▪ Степень защиты: IP54
▪ Питание: 220 В ±22 В, 50 Гц ±0.5 Гц
▪ Максимальная потребляемая мощность: 20 ВА
▪ Габаритные размер: 250х220х575 мм
▪ Вес: 4 кг
Комплект поставки киловольтметра ПрофКиП С196М
|
Наименование |
Количество |
|
Киловольтметр ПрофКиП С196М ПК.422120.007.01 |
1 шт. |
|
Кабель сетевой |
1 шт. |
|
Вставка плавкая 3.15А АГО.481.304 ТУ |
2 шт. |
|
Паспорт 422120-006-68134858-2016 ПС |
1 шт. |
|
Методика поверки 422120-006-68134858-2016 МП |
1 шт. |
