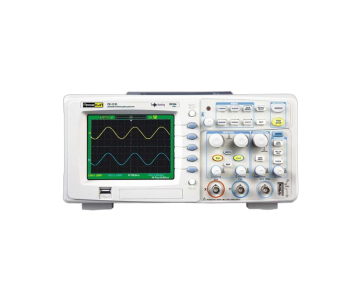

Назначение осциллографа цифрового ПрофКиП С8-1151
Цифровой осциллограф ПрофКиП С8-1151 - это современный прибор для решения широкого круга задач по наблюдению и анализу формы сигнала. Для упрощения эксплуатации приборе существуют несколько режимов автоматических измерений. Осциллограф цифровой ПрофКиП С8-1151 имеет цветной ЖКИ экран, меню прибора содержит набор цветовых схем, имеется поддержка русского языка. Органы управления отличаются эргономичностью и имеют удобное расположение. Режимы работы позволяют осуществлять одновременное наблюдение некогерентных сигналов, так же возможно использование различных типов синхронизации. Осциллограф цифровой ПрофКиП С8-1151 выполняет математическую обработку сигнала с различными алгоритмами, использует разные типы фильтрации. БПФ предназначен для обработки и визуализации частотных составляющих сигнала и формы спектра, что является мощным аналитическим инструментом для изучения импульсного отклика фильтров и систем, а также измерения гармонических составляющих и искажений сигнала.. Прибор легко подключается к ПК по интерфейсу USB. Так же предусмотрено подключения внешнего накопителя, для хранения данных. Расширить область применения осциллографа цифрового ПрофКиП С8-1151, используя его для измерений в мощных цепях, где присутствует высокое напряжение (источники электропитания, электромоторы, преобразователи и т.п.) возможно при использовании дифференциальных пробников, обеспечив полную развязку прибора с электрическими цепями (дифференциальный пробник приобретается отдельно). Осциллограф цифровой ПрофКиП С8-1151 может стать хорошим помощником, как в домашней лаборатории, так и на производстве.
Особенности и преимущества осциллографа цифрового ПрофКиП С8-1151
▪ Количество каналов: 2
▪ Полоса пропускания: 0 МГц … 150 МГц
▪ Экран: 5.7 дюймов, цветной TFT (320х234) LCD
▪ Максимальная частота дискретизации: 1 Гвыб /с
▪ Эквивалентная частота дискретизации: 50 Гвыб /с
▪ Глубина памяти: 4 К
▪ Интерфейс: USB-Host, USB-Device, RS-232, PASS /FALL out
Основные технические характеристики осциллографа цифрового ПрофКиП С8-1151
|
Параметры
|
Значения
|
|
Полоса пропускания
|
0 МГц … 150 МГц
|
|
Количество каналов
|
2 + 1 внешний канал синхронизации
|
|
Максимальная частота дискретизации
|
1 Гвыб /с
|
|
Эквивалентная частота дискретизации
|
50 Гвыб /с
|
|
Глубина памяти
|
4 К
|
|
Время нарастания
|
< 2.3 нс
|
|
Входной импеданс
|
1 МОм /13 пФ
|
|
Диапазон временной развертки
|
2.5 нс /дел … 50 с /дел
сканирование: 100 мс /дел … 50 с /дел
|
|
Чувствительность по вертикали
|
2 мВ /дел … 10 В /дел (шаг 1-2-5)
|
|
Разрешение по вертикали
|
8 бит
|
|
Источник синхронизации
|
канал 1 (CH1), канал 2 (CH2), внешний (EXT), EXT/5, сеть (LINE)
|
|
Режим синхронизации
|
фронт, длина импульса, ТВ-синхронизация, спад, поочередный
|
|
Математические операции
|
сложение, вычитание, умножение, деление, БПФ
|
|
Цифровые фильтры
|
ВЧ, НЧ, полосовой, режекторный
|
|
Максимальное входное напряжение
|
400 В
|
|
Сохранение
|
2 опорных маски, 20 профилей настроек, 20 осциллограмм
|
|
Внешние накопители данных
|
изображение, данные, осциллограмма, настройки
|
|
Язык
|
русский + 11 дополнительных
|
|
Программное обеспечение
|
дистанционное управление, извлечение данных и анализ формы волны
|
Общие данные осциллографа цифрового ПрофКиП С8-1151
▪ Экран: 5.7 дюймов, цветной TFT (320х234) LCD
▪ Интерфейс: USB-Host, USB-Device, RS-232, годен /негоден выход (PASS /FALL)
▪ Питание: 100 В … 240 В, 45 Гц … 440 Гц, 50 ВА
▪ Габаритные размеры: 305х133х154 мм
▪ Вес: 2.3 кг
Комплект поставки осциллографа цифрового ПрофКиП С8-1151
|
Наименование
|
Количество
|
|
Осциллограф цифровой ПрофКиП С8-1151
|
1 шт.
|
|
Делитель
|
2 шт.
|
|
USB кабель
|
1 шт.
|
|
CD с ПО
|
1 шт.
|
|
Кабель питания
|
1 шт.
|
|
Руководство по эксплуатации
|
1 шт.
|
Дополнительная комплектация осциллографа цифрового ПрофКиП С8-1151
|
Наименование
|
|
BNC коаксиальный кабель
|
|
RS-232 кабель
|
|
USB-GPIB адаптер
|
|
Мягкая сумка для переноски
|
