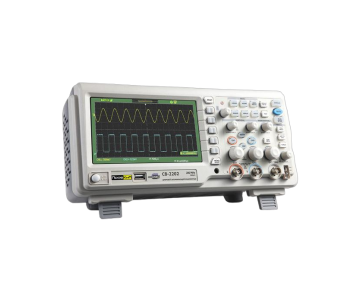

ПрофКиП С8-2202 осциллограф цифровой (2 канала, 0 МГц … 200 МГц)

ПрофКиП С8-2202 осциллограф цифровой (2 канала, 0 МГц … 200 МГц)

  • Снят с производства
    Цена до снятия: 161625₽

Купить

Снято с производства

Назначение осциллографа цифрового ПрофКиП С8-2202

Осциллограф цифровой ПрофКиП С8-2202 – этокомпактный настольный двухканальный цифровой осциллограф с полосой пропускания 200 МГц. Семи дюймовый цветной жидкокристаллический TFT дисплей осциллографа обеспечивает яркое и четкое отображение осциллограмм а кнопки с подсветкой обеспечивают удобство пользования. Осциллограф цифровой ПрофКиП С8-2202 обладает многопользовательским интерфейсом и функцией «онлайн помощь». Осциллограф цифровой ПрофКиП С8-2202 – это хороший выбор для промышленного контроля и измерений, исследований, создания и тестирования электронных схем, и других применений включающих тестирование и отладку, а также он может использоваться в образовательных целях.

Особенности и преимущества осциллографа цифрового ПрофКиП С8-2202

▪ Количество каналов: 2
▪ Полоса пропускания: 0 МГц … 200 МГц
▪ Экран: 7 дюймов, цветной TFT (480х234) LCD
▪ Максимальная частота дискретизации: 1 Гвыб /с (каждый канал)
▪ Эквивалентная частота дискретизации: 50 Гвыб /с
▪ Глубина памяти: 5 К (на канал)
▪ Интерфейс: USB-Host, USB-Device, RS-232, PASS /FALL out

Основные технические характеристики осциллографа цифрового ПрофКиП С8-2202

Параметры
Значения
Полоса пропускания
0 МГц … 200 МГц
Количество каналов
2 + 1 внешний канал синхронизации
Максимальная частота дискретизации
1 Гвыб /с (каждый канал)

Эквивалентная частота дискретизации
50 Гвыб /с
Глубина памяти
5 К (на канал)
Время нарастания
< 1.7 нс
Входной импеданс
1 МОм /14 пФ, 50 Ом
Диапазон временной развертки
2.5 нс /дел … 50 с /дел
сканирование: 100 мс /дел … 50 с /дел
Чувствительность по вертикали
2 мВ /дел … 5 В /дел (шаг 1-2-5)
Разрешение по вертикали
8 бит
Источник синхронизации
канал 1 (CH1), канал 2 (CH2), внешний (EXT), EXT/5, сеть (LINE)
Режим синхронизации
фронт, длина импульса, ТВ-синхронизация, спад, поочередный
Математические операции
сложение, вычитание, умножение, деление, БПФ
Цифровые фильтры
ВЧ, НЧ, полосовой, режекторный
Максимальное входное напряжение
400 В
Сохранение
2 опорных маски, 20 профилей настроек, 20 осциллограмм
Внешние накопители данных
изображение,  данные, осциллограмма, настройки
Язык
русский + 11 дополнительных
Программное обеспечение
дистанционное управление, извлечение данных и анализ формы волны

Общие данные осциллографа цифрового ПрофКиП С8-2202

▪ Экран: 7 дюймов, цветной TFT (480х234) LCD
▪ Интерфейс: USB-Host, USB-Device, RS-232, годен /негоден выход (PASS /FALL)
▪ Питание: 100 В … 240 В, 45 Гц … 440 Гц, 50 ВА
▪ Габаритные размеры: 232х157х135 мм
▪ Вес: 2.5 кг

Комплект поставки осциллографа цифрового ПрофКиП С8-2202

Наименование
Количество
Осциллограф цифровой ПрофКиП С8-2202
1 шт.
Делитель
2 шт.
USB кабель
1 шт.
CD с ПО
1 шт.
Кабель питания
1 шт.
Руководство по эксплуатации
1 шт.

Дополнительная комплектация осциллографа цифрового ПрофКиП С8-2202

Наименование
BNC коаксиальный кабель
RS-232 кабель
USB-GPIB адаптер
Мягкая сумка для переноски
