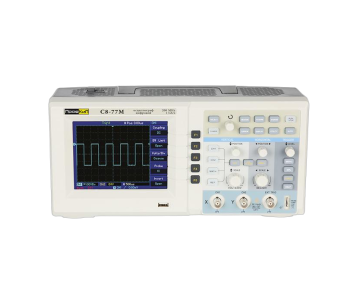

Назначение осциллографа цифрового ПрофКиП С8-77М
Осциллограф цифровой ПрофКиП С8-77М предназначен для наблюдения и измерений параметров формы сигнала в полосе пропускания до 200 МГц с максимальной частой дискретизации до 1 ГГц. Осциллограф цифровой ПрофКиП С8-77М может применяться для испытаний, обслуживания в полевых условиях, для исследований и разработки, для любых проверок и выявления неисправностей аналоговых /цифровых схем, для образовательных целей и т.д.
Особенности и преимущества осциллографа цифрового ПрофКиП С8-77М
▪ Количество каналов: 2
▪ Полоса пропускания: 0 МГц … 200 МГц
▪ Экран: цветной ЖК-дисплей 14.5 см
▪ Максимальная частота дискретизации: 1000 Мвыб /с
▪ Глубина памяти: 12.5 К
▪ Пиковый детектор
▪ Выход сигнала «годен/не годен»
▪ Возможность сохранения 20 осциллограмм (200 на внешний носитель)
▪ 20 профилей настроек
▪ Создание шаблона допускового контроля
▪ Регистрация в память до 1000 кадров
▪ Функции: сложение, вычитание, умножение, деление, БПФ
▪ USB для сохранения данных на передней панели
▪ USB для дистанционного управления на задней панели
▪ Интерфейс USB 2.0
Основные технические характеристики осциллографа цифрового ПрофКиП С8-77М
| Параметры | Значения |
| Канал вертикального отклонения | |
| Число каналов | 2 |
| Полоса пропускания (-3 дБ) | 0 МГц … 200 МГц |
| Коэффициент отклонения (Коткл) | 2 мВ /дел … 5 В /дел |
| Погрешность установки Коткл | ±4% (2 мВ /дел) ±3% (5 мВ /дел … 5 В /дел) |
| Время нарастания | не более 1.8 нс |
| Входной импеданс | 1 МОм /27 пФ |
| Максимальное входное суммарное напряжение | 400 В |
| Связь по входу | открытый, закрытый, «земля» |
| Коэффициент деления | 1х, 10х, 100х, 1000х |
| Канал горизонтального отклонения | |
| Коэффициент развертки (Кразв) | 2 нс /дел … 50 с /дел |
| Погрешность Кразв | ±0.2% |
| Режим работы | Основной, окно, Zoom окна, X-Y |
| Синхронизация | |
| Источники синхросигнала | 1 или 2 канал, внешний, сеть |
| Режим запуска развертки | Автоматический, ждущий, однократный, «стоп» |
| Виды синхронизации | Фронт /срез, длительность, ТВ (с выделением строки), альтернативная (ALT) |
| Аналого-цифровое преобразование | |
| Разрешение по вертикали | 8 бит |
| Максимальная частота дискретизации | 1 ГГц |
| Эквивалентная частота дискретизации | 25 ГГц |
| Интерполяция | Sin X/X |
| Объем памяти на канал | 12.5 К (25 К при объединении) |
| Режим сбора данных | Стандартная выборка, усреднение (2 / - /256), пиковый детектор, накопление (1с, 2с, 5с, бесконечность, выкл) |
| Курсорные измерения | |
| Относительные, абсолютные, режим слежения | ΔU, ΔТ, 1 /ΔТ |
| Автоматические измерения | |
| По вертикали | Пик-пик, амплитуда, Umin, Umax, Uhi, Ulo, среднее, выбросы на фронте и на спаде. |
| По горизонтали | Частота, период, время нарастания и спада, +/- длительность импульса, +/-скважность |
| Встроенный генератор | |
| Форма сигнала | меандр |
| Выходное напряжение | 3 В |
| Частота | 1 кГц |
Общие данные осциллографа цифрового ПрофКиП С8-77М
▪ Потребляемая мощность: 50 ВА
▪ Интерфейс: USB 2.0
▪ Питание: 100 В … 240 В, 45 Гц … 440 Гц
▪ Габаритные размеры: 320х150х130 мм
▪ Вес: 2.5 кг
Комплект поставки осциллографа цифрового ПрофКиП С8-77М
| Наименование | Количество |
| Осциллограф цифровой ПрофКиП С8-77М | 1 шт. |
| Делитель 1:1 /1:10 | 2 шт. |
| CD с ПО | 1 шт. |
| ВЧ-кабель | 1 шт. |
| Кабель питания | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
