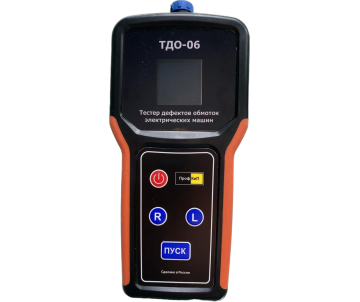

ПрофКиП ТДО-06 тестер дефектов обмоток электрических машин (встроенный мегаомметр)

ПрофКиП ТДО-06 тестер дефектов обмоток электрических машин (встроенный мегаомметр)

  • Стоимость без НДС: 79800₽

Купить

Назначение тестера дефектов обмоток электрических машин ПрофКиП ТДО-06:

Тестер дефектов обмоток электрических машин ТДО-06 предназначен для контроля трехфазных обмоток электрических машин (без разборки) и обеспечивает обнаружение:

  • междувитковых замыканий;
  • обрыва фазы;
  • неправильного соединения фаз;
  • неудовлетворительного состояния изоляции обмоток относительно корпуса машины и между обмотками.

Основными потребителями тестеров являются предприятия, эксплуатирующие электрические машины напряжением до 1000 В. Климатическое исполнение–УХЛ 3.1по ГОСТ 15150 (температура воздуха -10 ... +40°С).                                                                                                                                                            Основные особенности и отличия приборов серии ПрофКиП ТДО:

 Приборы серии ТДО имеют встроенный мегаомметр с цифровой индикацией результата измерения сопротивления изоляции обмотки. Приборы имеют функцию выбора испытательного напряжения 500 вольт (для испытания обмоток электрических машин с рабочим напряжением до 500 вольт) и 1000 вольт (для испытания обмоток электрических машин с рабочим напряжением от 500 до 1000 вольт). Приборы серии ТДО в настоящее время проходят испытания для внесения в Государственный реестр средств измерения.

Принцип работы тестера дефектов обмоток электрических машин ПрофКиП ТДО-06:

Принцип работы тестера основан на сравнении полных сопротивлений двух фаз обмотки при подключении к ним генератора высокочастотного стабилизированного тока. При наличии дефектов полные сопротивления фаз обмотки и соответственно токи в них будут различными. Степень этого различия устанавливается величиной коэффициента несимметрии фазных токов Кн:

При проверке состояния изоляции обмоток относительно корпуса машины и между обмотками принцип работы индикатора состоит в подаче на обмотку напряжения постоянного тока, определении сопротивления изоляции и сравнении его с пороговым значением (0,5 МОм).

Основные контролируемые параметры и технические характеристики тестера дефектов обмоток электрических машин ПрофКиП ТДО-06:

При проверке трехфазной обмотки на наличие междувитковых замыканий, обрыва фазы и на правильность соединения фаз:

Коэффициент несимметрии фазных токов Кн

При проверке состояния изоляции обмоток относительно корпуса машины и между обмотками.

Сопротивление изоляции Rи

Контролируемый диапазон Кн, %

0-99

Контролируемый диапазон Rи, Мом

0.5-500

Выходное постоянное напряжение

при измерении Rи, В

1000 ±100

Питание

автономное (встроенный                                                                   аккумулятор), внешний БП

- напряжение питания внешнего источника, В

5±1

- напряжение питания встроенного аккумулятора, В

- емкость, мАч

3,7

3 400

Рабочее положение

произвольное

Индикация

цифровая (OLED дисплей)

Габаритные размеры

220х100х35

Масса (не более), кг

0.4

Комплект поставки  тестера дефектов обмоток электрических машин ПрофКиП ТДО-06:

  1. Тестер дефектов обмоток электрических машин (ТДО-06) – 1 шт.

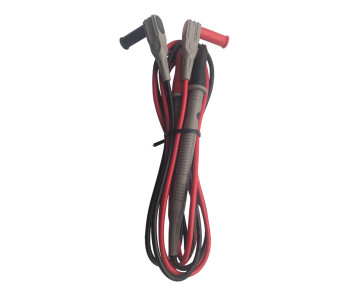

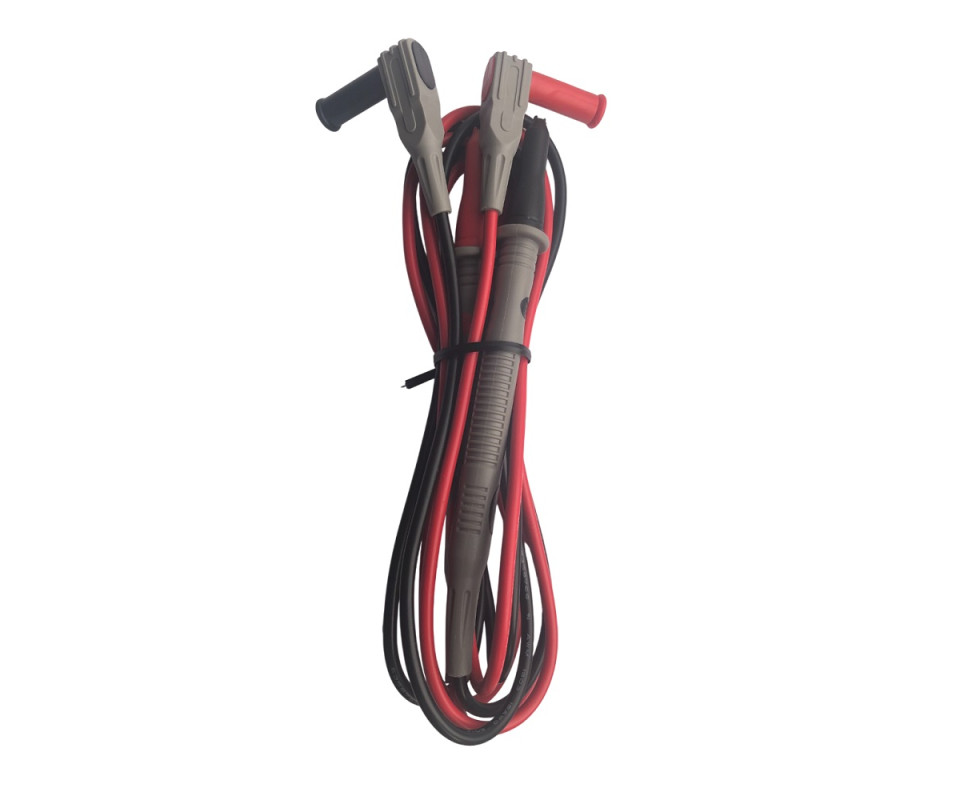

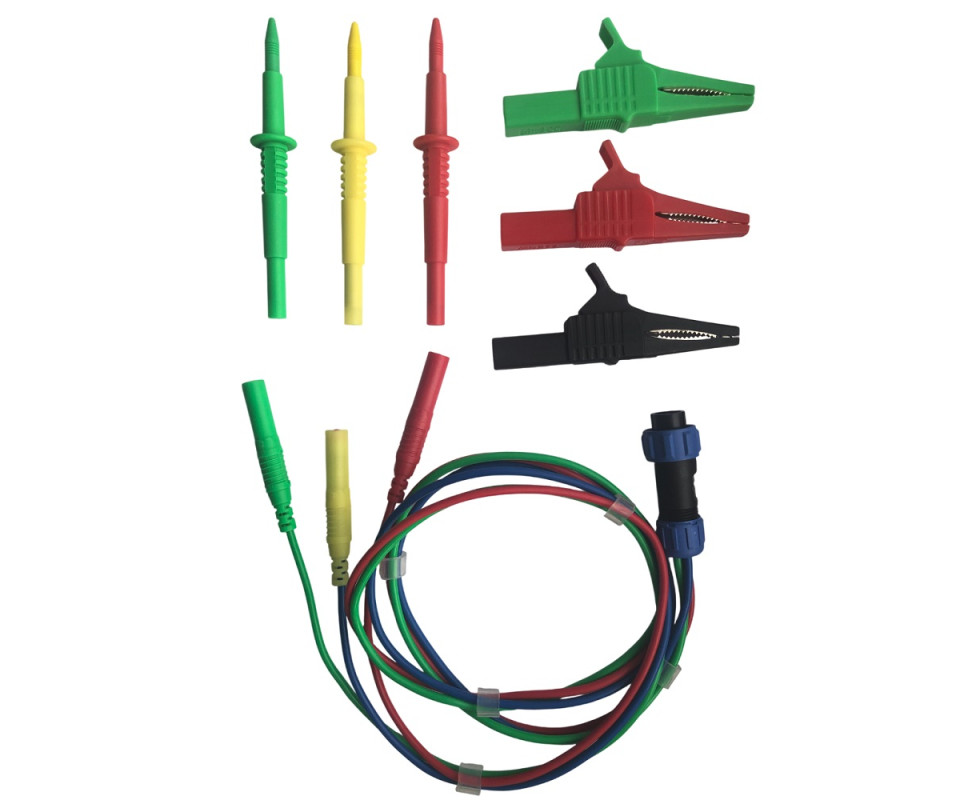

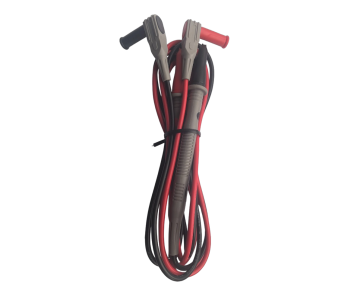

  2. Кабель для проверки обмоток – 1 шт.
  3. Кабель для проверки сопротивления изоляции – 1 шт.

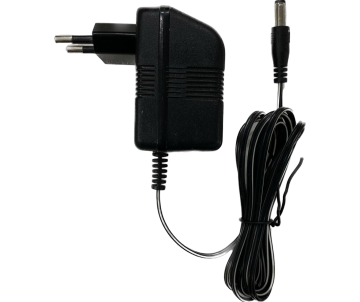

  4. Блок питания 5В – 1 шт.
  5. Аккумулятор 3,7В 3400 мАч (интегрирован в корпус прибора) – 1 шт.
  6. Руководство по эксплуатации.
  7. Футляр.
