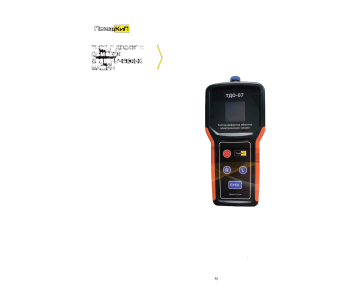

ПрофКиП ТДО-07 Тестер Дефектов Обмоток Электрических Машин (встроенный мегаомметр)
-
Стоимость без НДС: 99800₽
Назначение тестера дефектов обмоток электрических машин ПрофКиП ТДО-07:
Тестер дефектов обмоток электрических машин ПрофКиП ТДО-07 предназначен для контроля трехфазных обмоток электрических машин и обеспечивает обнаружение:
- междувитковых замыканий;
- междувитковых замыканий катушек, уложенных в пазы
- обрыва фазы;
- неправильного соединения фаз;
- неудовлетворительного состояния изоляции обмоток относительно корпуса машины и между обмотками.
Основными потребителями тестеров ТДО-07 являются предприятия, эксплуатирующие или ремонтирующие электрические машины напряжением до 1000 В.
Климатическое исполнение–УХЛ 3.1по ГОСТ 15150 (температура воздуха -10 ... +40°С).
Основные отличия и особенности приборов серии ПрофКиП ТДО:
Приборы серии ТДО имеют встроенный мегаомметр с цифровой индикацией результата измерения сопротивления изоляции обмотки. Приборы имеют функцию выбора испытательного напряжения 500 вольт (для испытания обмоток электрических машин с рабочим напряжением до 500 вольт) и 1000 вольт (для испытания обмоток электрических машин с рабочим напряжением от 500 до 1000 вольт). Приборы серии ТДО в настоящее время проходят испытания для внесения в Государственный реестр средств измерения
Принцип работы тестера дефектов обмоток электрических машин ПрофКиП ТДО-07:
Принцип работы тестера основан на сравнении полных сопротивлений двух фаз обмотки при подключении к ним генератора высокочастотного стабилизированного тока. При наличии дефектов полные сопротивления фаз обмотки и соответственно токи в них будут различными. Степень этого различия устанавливается величиной коэффициента несимметрии фазных токов Кн:
При проверке катушек, уложенных в пазы, на наличие междувитковых замыканий принцип работы индикатора базируется на индуцировании импульсной ЭДС в проверяемой катушке. В случае наличия в последней короткозамкнутых витков (КЗВ) происходит регистрация импульса магнитной индукции поля, создаваемого током короткого замыкания, протекающим по ним.
При проверке состояния изоляции обмоток относительно корпуса машины и между обмотками принцип работы индикатора состоит в подаче на обмотку напряжения постоянного тока, определении сопротивления изоляции и сравнении его с пороговым значением (0,5 МОм).
Основные контролируемые параметры и технические характеристики тестера дефектов обмоток электрических машин ПрофКиП ТДО-07:
|
При проверке трехфазной обмотки на наличие междувитковых замыканий, обрыва фазы и на правильность соединения фаз: |
Коэффициент несимметрии фазных токов Кн
|
|
При проверке трехфазных обмоток, уложенных в пазы на наличие междувитковых замыканий, обрыва фазы |
Коэффициент несимметрии фазных токов Кн |
|
При проверке состояния изоляции обмоток относительно корпуса машины и между обмотками. |
Сопротивление изоляции Rи
|
|
Контролируемый диапазон Кн, % |
0-99 |
|
Контролируемый диапазон Rи, Мом |
0.5-500 |
|
Выходное постоянное напряжение при измерении Rи, В |
1000 ±100 |
|
Питание |
автономное (встроенный аккумулятор), внешний БП |
|
- напряжение питания внешнего источника, В |
5±1 |
|
- напряжение питания встроенного аккумулятора, В - емкость, мАч |
3,7
3 400 |
|
Рабочее положение |
произвольное |
|
Индикация |
цифровая (OLED дисплей) |
|
Габаритные размеры |
220х100х35 |
|
Масса (не более), кг |
0.4 |

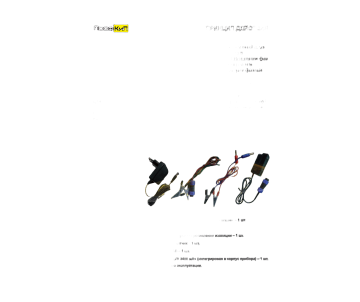

Комплект поставки тестера дефектов обмоток электрических машин ПрофКиП ТДО-07:

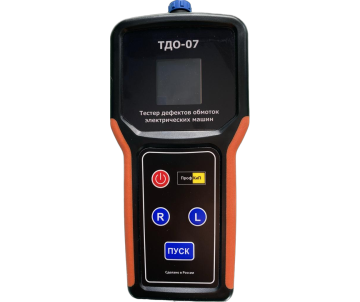

- Тестер дефектов обмоток электрических машин (ТДО-07) – 1 шт.

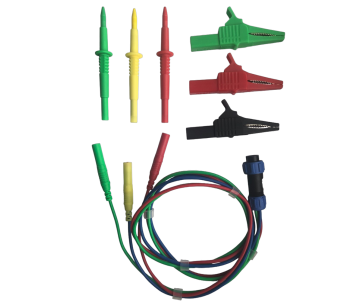

- Кабель для проверки обмоток – 1 шт.

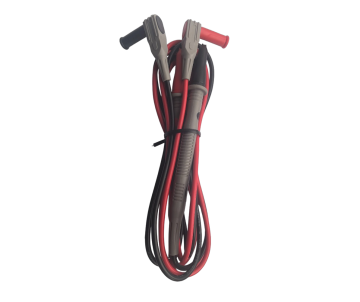

- Кабель для проверки сопротивления изоляции – 1 шт.

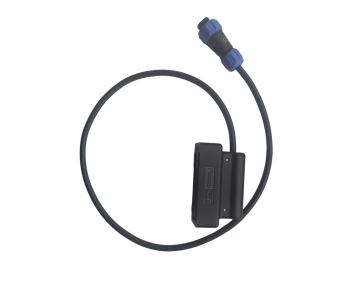

- Индукционный датчик – 1 шт.

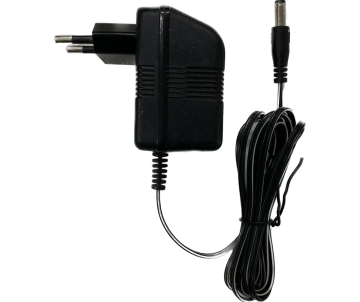

- Блок питания 5В – 1 шт.
- Аккумулятор 3,7В 3400 мАч (интегрирован в корпус прибора) – 1 шт.
- Руководство по эксплуатации.
- Футляр.
