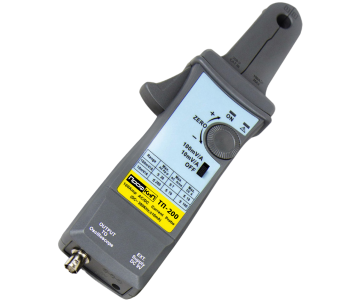

| Назначение токового пробника ПрофКиП ТП-200 | |
| Пробники токовые ПрофКиП ТП-200 предназначены для бесконтактных измерений совместно с осциллографами амплитудных и временных параметров постоянного и переменного электрического тока, протекающего в различных электрических цепях. Токовые пробники ПрофКиП предназначены для регистрации тока и последующего преобразования его в соответствующий сигнал напряжения с подачей на вход осциллографа. Токовые пробники могут с высокой точностью и разрешением измерять значения как постоянного, так и переменного тока в широком диапазоне частот. Пробники применяются для передачи сигналов с минимальными искажениями от объекта измерений к входам осциллографа при проведении исследовательских и испытательных работ в лабораторных и производственных условиях. | |
| Особенности и преимущества токового пробника ПрофКиП ТП-200 | |
| Полоса пропускания | 300кГц |
| Максимальный ток | 200А |
| Точность | 3-4% |
| Метрологические и технические характеристики токового пробника ПрофКиП ТП-200 | |
| Наименование характеристики | Значение |
| Полоса пропускания, кГц | от 0 до 300 |
| Коэффициент преобразования силы тока в выходное напряжение |
10мВ/А; 100 мВ/А |
| Пределы допускаемой относительной погрешности коэффициента преобразования, % | ± 3%: 50 мА - 10 А при 100 мВ / А ± 4%: 500 мА - 40 А при 10 мВ / А ± 15%: 40А - 100 А при 10 мВ / А |
| Максимальное значение силы тока, А: | |
| DC | 100 |
| AC | 200 |
| AC: RMS | 70 |
| Разрешение, мА: | 10 |
| Время нарастания,мкс | 1,2 |
| Диаметр окна клещей для провода с измеряемым током,мм | 11 |
| Рабочие условия применения: | |
| – температура окружающего воздуха, С | от 0 до +50 |
| – относительная влажность окружающего воздуха, % | от 30 до 80 |
| – атмосферное давление, кПа | от 94 до 107 |
| Масса, кг, не более | 0,3 |

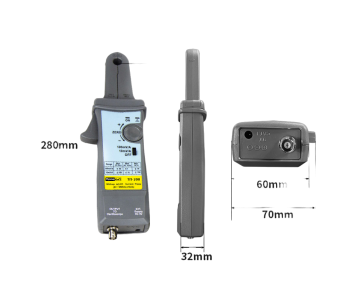

| Габаритные размеры (длина х ширина х высота), мм не более | 285х85х40 |

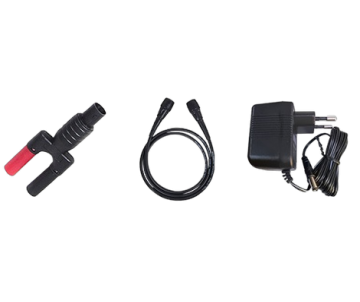

| Комплект поставки токового пробника ПрофКиП ТП-200 | |
| Токовый пробник ПрофКиП ТП-200 | 1 шт. |
| Изолированный кабель BNC-BNC | 1 шт. |
| Адаптер BNC (2 разъема) | 2 шт. |
| Адаптер питания 9В | 1 шт. |
| Инструкция по эксплуатации | 1 экз. |
