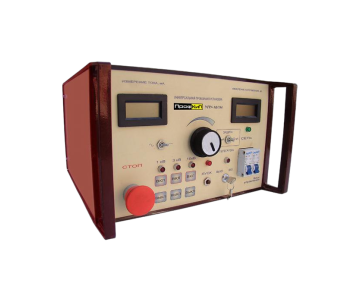

ПрофКиП УПУ-10/1М установка пробойная универсальная

ПрофКиП УПУ-10/1М установка пробойная универсальная

  • Снят с производства
    Цена до снятия: 459375₽

Купить

Назначение установки пробойной универсальной ПрофКиП УПУ-10/1М

Установка пробойная универсальная ПрофКиП УПУ-10/1М предназначена для испытания изоляции электротехнического оборудования и материалов переменным синусоидальным напряжением частотой 50 Гц и выпрямленным напряжением отрицательной полярности, регулируемым в пределах от 0 кВ до 10 кВ с выходным током до 100 мА. Применяется в электротехнике и энергетике. Благодаря повышенному выходному току установка пробойная универсальная ПрофКиП УПУ-10/1М может быть использована для испытания на переменном напряжении изоляции обмоток крупных электрических машин. С успехом может быть использована для испытания защитных средств на соответствующие напряжения (перчатки и т.п.), а также для заряда емкостных накопителей энергии. Установка пробойная универсальная ПрофКиП УПУ-10/1М рассчитана для эксплуатации в помещениях или под навесом при рабочих значениях температуры воздуха от 5°С до 40°С, относительной влажности до 80% (при 20°С) и атмосферном давлении от 84.0 кПа до 106.7 кПа (630 мм.рт.ст. … 800 мм. рт. ст.). Питание – однофазная сеть синусоидального переменного тока напряжением 220 В ±20 В, частотой 50 Гц ±1 Гц. Обслуживается одним оператором с правом работы на установках с напряжением выше 1000 В.

Особенности и преимущества установки пробойной универсальной ПрофКиП УПУ-10/1М

▪ Пределы установки выходного напряжения: 1 кВ, 3 кВ, 10 кВ
▪ Приведенная относительная погрешность: не более 2.5%
▪ Максимальный выходной ток: 100 мА
▪ Порог срабатывания токовой защиты: 120 мА ±5 мА
▪ LAN-порт (опция).

Основные технические характеристики установки пробойной универсальной ПрофКиП УПУ-10/1М

Параметры
Значения
Пределы установки выходного напряжения
1 кВ, 3 кВ, 10 кВ
Приведенная относительная погрешность установки и измерения выходного напряжения
не более 2.5%
Максимальный выходной ток
100 мА
Приведенная относительная погрешность измерения тока
не более 2.5%
Порог срабатывания токовой защиты
120 мА ±5 мА
Примечание
Киловольтметр установки измеряет на переменном напряжении действующее значение, на выпрямленном – амплитудное значение напряжения.
Миллиамперметр на переменном токе измеряет действующее значение, на выпрямленном - среднее (средневыпрямленное) значение тока.

Общие данные установки пробойной универсальной ПрофКиП УПУ-10/1М

▪ Средний срок службы изделия: 6 лет
▪ Время работы в непрерывном режиме при максимальной мощности: 8 ч
▪ Потребляемая мощность: не более 650 ВА
▪ Питание: 220 В ±20 В, 50 Гц ±1 Гц
▪ Габаритные размеры блока управления: 320х200х355 мм
▪ Габаритные размеры блока высокого напряжения: 315х290х410 мм
▪ Вес блока управления: 15 кг
▪ Вес блока высокого напряжения: 25 кг

Комплект поставки установки пробойной универсальной ПрофКиП УПУ-10/1М

Наименование
Количество
Блок высокого напряжения
1 шт.
Блок управления
1 шт.
Кабель соединительный высоковольтный
1 шт.
Кабель заземления
1 шт.
Кабель питания
1 шт.
Руководство по эксплуатации
1 шт.
