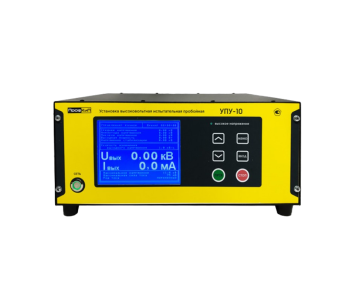

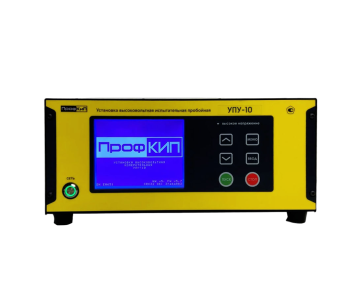

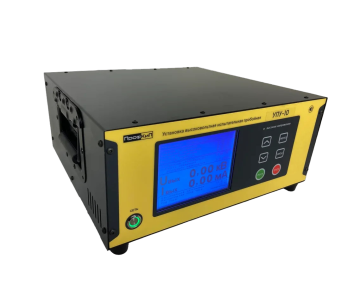

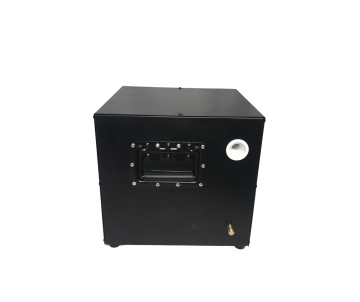

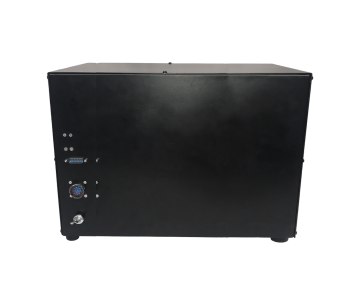

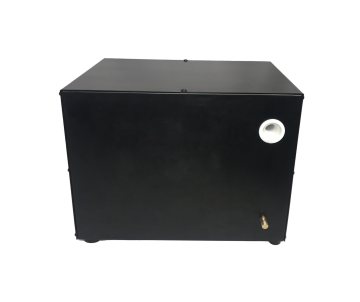

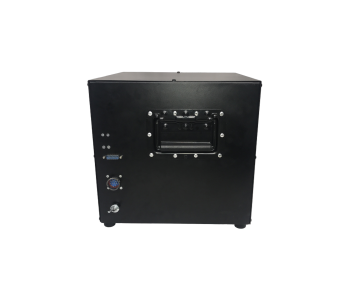

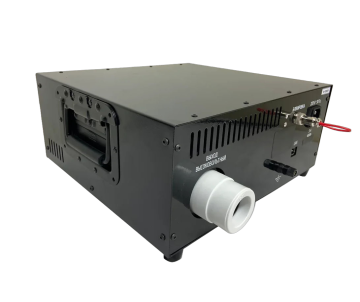

ПрофКиП УПУ - установки высоковольтные испытательные пробойные
- ГОСРЕЕСТР СИ РФ 78504-20 действителен до 29.06.2030
Сертификат PDF- Описание типа СИ
- Методика поверки
- Декларация о соответствии
- Руководство по эксплуатации
Назначение установок высоковольтных испытательных пробойных серии ПрофКиП УПУ:
Установка высоковольтная испытательная пробойная УПУ- предназначена для генерирования напряжения постоянного и переменного тока синусоидальной формы частотой 50 Гц, а также для измерения напряжения и силы переменного и постоянного токов при проведении испытаний и диагностировании изоляции силовых кабелей, изоляции электрооборудования, ограничителей перенапряжений, твердых диэлектриков, средств защиты и т.д.
Особенности установок высоковольтных испытательных пробойных серии ПрофКиП УПУ:
- Высокая точность измерения напряжения и тока;
- Встроенное разрядное устройство;
- Переключение рода тока переменный /постоянный через меню;
- Автоматический и ручной режим работы, таймер;
- Звуковое предупреждение о включении высокого напряжения;
- Большой и четкий графический дисплей;
- Интуитивно понятный интерфейс управления;
- LAN порт для удаленного управления и автоматизации измерений (опция);
- Удобные, надежные металлические ручки для переноски.
Метрологические характеристики установок высоковольтных испытательных пробойных серии ПрофКиП УПУ:
|
Параметры |
УПУ-1 |
УПУ-5 |
УПУ-6 |
УПУ-10 |
УПУ-15 |
УПУ-21 |
УПУ-22 |
УПУ-24 |
УПУ-200 |
УПУ-300 |
УПУ-500 |
|
Диапазон измерения напряжения переменного тока |
1 |
5 |
6 |
10 |
15 |
10 |
10 |
20 |
11 |
11 |
11 |
|
Диапазон измерения напряжения постоянного тока, Кв |
1 |
5 |
6 |
10 |
11 |
10 |
10 |
10 |
11 |
11 |
11 |
|
Диапазон измерения силы постоянного тока, мА |
200 |
20 |
20 |
10 |
10 |
15 |
30 |
5 |
50 |
50 |
50 |
|
Потребляемая мощность Вт (не более): |
1000 |
1000 |
1000 |
500 |
1000 |
1200 |
1800 |
1000 |
3500 |
4200 |
6500 |
|
Максимальная выходная мощность в нагрузку, Вт |
500 |
500 |
500 |
240 |
450 |
500 |
1000 |
400 |
2000 |
3000 |
4500 |
|
Пределы допускаемой относительной погрешности измерения напряжения переменного тока |
±(1,0+0,1·(uпред./u-1)) |
||||||||||
|
Пределы допускаемой относительной погрешности измерения напряжения постоянного тока |
±(1,0+0,1·(uпред./u-1)) |
||||||||||
|
Пределы допускаемой относительной основной погрешности измерения силы переменного тока |
±(1,0+0,1·(iпред./i-1)) |
||||||||||
|
Пределы допускаемой относительной основной погрешности измерения силы постоянного тока |
±(1,0+0,1·(iпред./i-1)) |
||||||||||
- Программируемое время испытания, мин – 1 м … 59 м
- Программируемое время испытания, час – 0 ч … 24 ч
- Отключение высокого напряжения по окончании испытания – ручное /автоматическое
- Снятие заряда с емкостной нагрузки – встроенное
- Режим регулировка выходного испытательного напряжения – ручной /автоматический
- Полярность выходного напряжения постоянного тока – отрицательная (по спец. заказу возможно изготовление установки с положительной полярностью)
- Максимальное время работы – не более 8ч – при загрузке не более 20% , не более 1ч – при загрузке 100%
- Возможность подключения внешнего контакта блокировки подачи высокого напряжения
- Подключение внешней лампы индикации (230 в, 2 а) наличия высокого напряжения
Общие данные установок высоковольтных испытательных пробойных серии ПрофКиП УПУ:
Напряжение сети 220 ± 22В; частота 50Гц;
|
Параметры |
габаритные размеры (не более) мм: |
вес (не более) кг: |
|
УПУ-1 |
165х365х340 |
20 |
|
УПУ-5 |
165х365х340 |
27 |
|
УПУ-6 |
165х365х340 |
27 |
|
УПУ-10 |
165х365х340 |
25 |
|
УПУ-15 |
165х365х340 |
27 |
|
УПУ-21 |
165х365х340 |
27 |
|
УПУ-22 |
блок индикации: 165х365х340; высоковольтный блок: 335х330х325 |
блок индикации: 14; высоковольтный блок: 40 |
|
УПУ-24 |
165х365х340 |
27 |
|
УПУ-200 |
блок индикации: 165х365х340; высоковольтный блок: 380х375х330 |
блок индикации: 14; высоковольтный блок: 49 |
|
УПУ-300 |
блок индикации: 165х365х340; высоковольтный блок: 425х400х395 |
блок индикации: 14; высоковольтный блок: 65 |
|
УПУ-500 |
блок индикации: 165х365х340; высоковольтный блок: 455х440х425 |
блок индикации: 14; высоковольтный блок: 78 |
Комплект поставки установок высоковольтных испытательных пробойных серии ПрофКиП УПУ:
- Установка высоковольтная испытательная пробойная ПрофКиП УПУ (1 шт.)
- Высоковольтный кабель (1 шт.)
- Кабель соединительный (1шт) – для модификаций УПУ-22, УПУ-200, УПУ-300, УПУ-500
- Кабель сетевой (1 шт.)
- Предохранитель (2 шт.)
- Руководство по эксплуатации (1 шт.)
- LAN-порт ПрофКиП LAN-Порт Для Установок Высоковольтной Испытательной Пробойной (дополнительная опция)
