ПрофКиП В3-62 Милливольтмер
- ГОСРЕЕСТР СИ РФ 80604-20 действителен до 31.12.2025
- Технические условия ПРШН411252.020-10
Сертификат PDF- Описание типа СИ
- Методика поверки
- Декларация о соответствии
Назначение милливольтметра ПрофКиП В3-62:
Милливольтметры ПрофКиП В3-62 предназначены для измерений напряжения переменного тока и относительного уровня мощности широком диапазоне частот. С дополнительной опцией милливольтметры так же предназначены для измерения частоты.
Особенности:
Основная погрешность измерения напряжения (В, мВ)
Характеристики встроенного калибратора
Опция встроенного частотомера
Милливольтметры ПрофКиП В3-62 предназначены для измерений напряжения переменного тока и относительного уровня мощности широком диапазоне частот. С дополнительной опцией милливольтметры так же предназначены для измерения частоты.
Особенности:
- Диапазон частот от 10 кГц…2 ГГц
- Диапазон измерений: напряжение 4 мВ…3 В*2 скз
- Ручной или автоматический выбор предела измерений
- Высокое разрешение
- Цветной графический ЖК-индикатор с линейной шкалой
- Опционально: частотомер до 3 ГГц - 52000руб без НДС
- Компактный эргономичный дизайн
- Высокая надежность (наработка на отказ > 20000 часов)
| Наименование характеристики | Значение |
| Частотный диапазон | 10 кГц…2 ГГц |
| Диапазон измеряемых напряжений (относительно уровня мощности)*1 |
4 мВ…3 В*2 (-35…+22)dBm |
Основная погрешность измерения напряжения (В, мВ)
| В диапазоне частот 100 кГц…100 МГц |
(0,02Ux+0,005Uп) |
| В диапазоне частот 10 кГц…99,9 кГц | (0,03Ux+0,005Uп) |
| В диапазоне частот 101…200 Мгц | (0,03Ux+0,005Uп) |
| В диапазоне частот 201…600 МГц | (0,05Ux+0,006Uп) |
| В диапазоне частот 601…1100 МГц | (0,08Ux+0,008Uп) |
| В диапазоне частот 1,1…1,6 ГГц | (0,12Ux+0,01Uп) |
| В диапазоне частот 1,6…2 ГГц | (0,15Ux+0,01Uп) |
Характеристики встроенного калибратора
| Частота (кГц) | 95…105 |
| Выходное напряжение на нагрузке 50 Ом (В) | 1 |
| Пределы допускаемой абсолютной погрешности выходного напряжения, В | 1±0,01 |
Опция встроенного частотомера
| Диапазон измеряемых частот | 10 кГц…3 ГГц |
| Чувствительность | 50 мВ – в диапазоне частот до 100 Мгц 70 мВ (-10 dBm) – в диапазоне частот свыше 100 МГц |
| Погрешность измерения частоты | 5*10-6f ± 1 ед счёта |
Основные технические характеристики милливольтметра ПрофКиП В3-62
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| – напряжение переменного тока, В | 220±22 |
| – частота переменного тока, Гц | 50 |
| Потребляемая мощность, В·А, не более | 35 |
| Габаритные размеры (ширина×высота×глубина), мм | 230×105×360 |
| Масса, кг, не более | 3,5 |
| Рабочие условия эксплуатации | |
| – температура окружающей среды, ºС | от +15 до +25 |
| – относительная влажность, %, не более | 95 |
| Условия хранения и транспортирования | |
| – температура окружающей среды, °С | от -50 до +50 |
| – относительная влажность воздуха при температуре 25 °С, %, не более | 95 |
Комплект поставки милливольтметра ПрофКиП В3-62
| Наименование | Количество |
| Милливольтметр | 1 шт. |
| Кабель питания | 1 шт. |
| ВЧ пробник | 1 шт. |

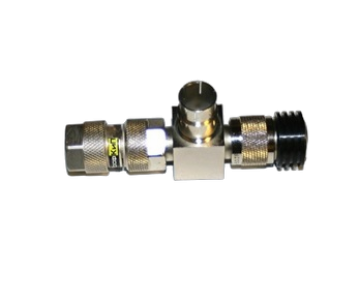

| ВЧ тройник с согласованной нагрузкой 50 Ом | 1 шт. |

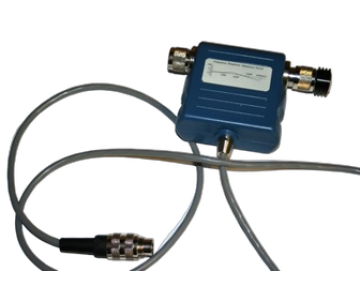

| Детектор коаксиальный 10 кГц…2 ГГц | 1 шт. |
| Вставка плавкая | 2 шт |
| Руководство по эксплуатации с методикой поверки | 1 экз. |
